重载型长行程液压缸结构设计方案

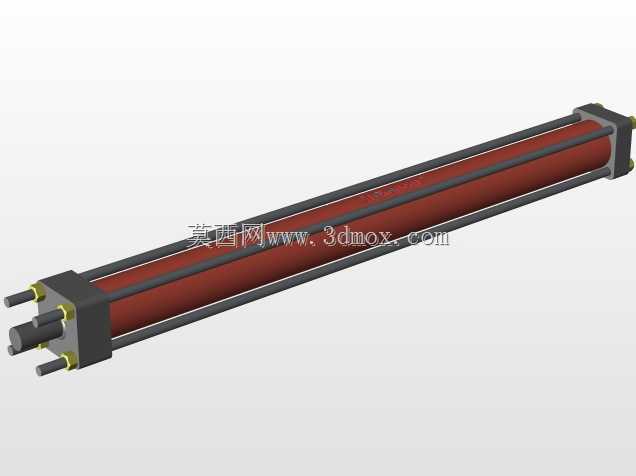

　　在冶金产线的重载辊道升降工位、重型工程机械的动臂驱动单元、大型压机的主施压执行端，这类需要大推力直线往复动作的场景里，液压缸是整个液压系统最终实现动力输出的核心部件，本次设计的长行程重载液压缸，正是针对这类中高压工况下的持续作业需求完成的结构建模。从实际使用的痛点出发，很多常规长行程油缸在水平安装工况下容易出现活塞杆下垂刮蹭导向套、侧向负载导致密封件偏磨泄漏的问题，设计阶段首先把安装边界的适配性放在首位，缸筒外径90mm的尺寸设定，刚好匹配现有通用液压站的通油流量区间，不会出现通径不匹配导致的供油不足、动作迟滞问题，45mm的活塞杆直径经过挠度校核，在1000mm全伸出行程下，水平安装时的最大下垂量控制在0.15mm以内，

　　完全满足导向套的密封配合公差要求，不会出现偏磨拉缸的故障。整个油缸的结构拆分上，缸筒采用无缝钢管珩磨内孔的工艺结构，内壁粗糙度控制在Ra0.4以下，降低活塞往复运动的摩擦阻力，同时减少密封件的磨损速率；活塞部位采用格莱圈加O型圈的组合密封形式，既可以承受21MPa额定工作压力下的内泄漏控制要求，又能在低速动作时避免爬行现象；导向套采用铸铁加铜衬的复合结构，比单一铜套的耐磨寿命提升40%以上，同时预留了防尘圈的安装槽位，在多粉尘的冶金、矿山作业场景下，可以阻挡外部粉尘进入缸筒内部，避免划伤缸筒内壁。设计时没有采用一体化的缸底结构，而是用法兰连接式缸底，一方面方便后期维护时更换密封件、检修活塞组件，另一方面可以根据不同的安装需求，

　　更换法兰式、铰轴式、耳环式的不同安装连接端，适配不同设备的安装接口，不需要重新加工整个缸体。油口的设置采用前后对称的侧置油口，油口通径匹配10mm的标准液压管接头，安装时不会因为活塞杆的伸缩动作干涉油管排布，同时在油口位置预留了缓冲阀的安装孔位，当活塞运行到行程端点前30mm位置时，缓冲柱塞会提前切入油口节流，降低活塞对缸盖、缸底的冲击，避免长期冲击导致的连接螺栓松动、端盖密封失效问题。很多现场选型的工程师容易忽略油缸的重量参数，这款油缸的整体重量控制在210kg左右，安装时不需要额外配置大吨位的吊装辅具，两名维修人员配合轻型吊装设备就可以完成更换作业，降低现场维护的难度。从功能特性上看，

　　这款油缸可以在-20℃到80℃的工作油温区间稳定作业，适配矿物型液压油的工作介质，额定推力在21MPa工作压力下可以达到130kN以上，完全满足重载设备的直线驱动需求，不管是垂直安装的举升工位，还是水平安装的推移工位，都能保持稳定的动作精度，全行程的动作重复定位误差可以控制在1mm以内，满足多数工业设备的动作精度要求。建模过程中所有配合尺寸都严格按照液压气动的国家标准公差设定，缸筒与端盖的连接螺纹、密封件的安装槽尺寸、活塞杆的表面处理要求都完全符合行业通用规范，设计人员拿到模型后可以直接调取用于设备整体装配，不需要再重新校核配合尺寸，也可以根据自身的工况需求，调整密封材质、安装连接形式，快速衍生出适配不同压力等级、不同安装场景的衍生型号。
