带支架式工业舱口启闭结构设计

　　这类带支架的舱口结构，多应用在工业生产的物料暂存工位、小型料仓顶部、设备检修通道口位置，日常生产中承担着封闭工位开口、方便操作人员开合取放物料、同时维持工位操作面规整的作用，不少小型装配线的工件中转工位、粉体小料投放口也会采用这类结构，相比无支撑的嵌入式舱口，外置支架的形式不需要在开口周边做厚重的预埋加强，适配更多现场改造的安装场景。

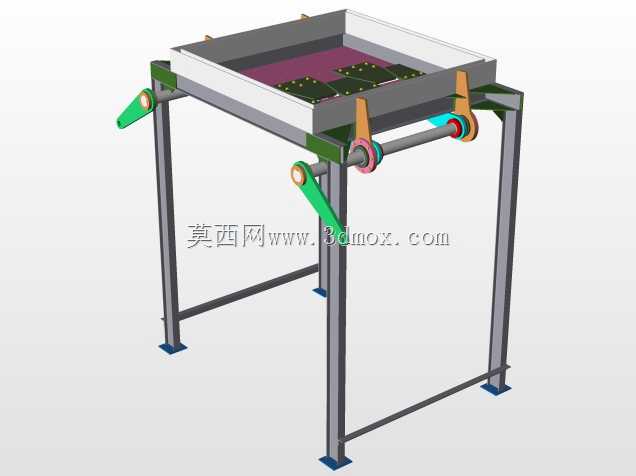

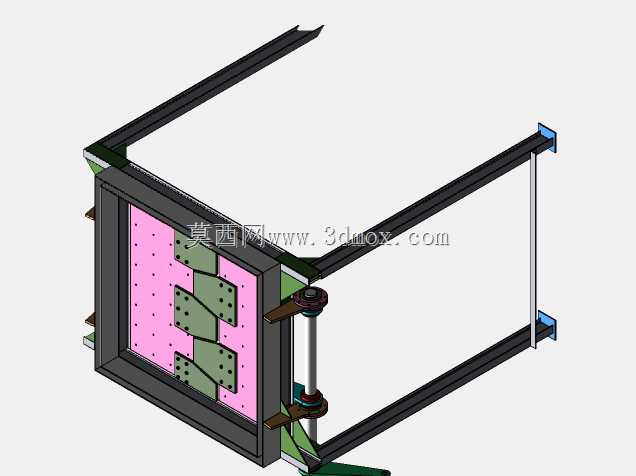

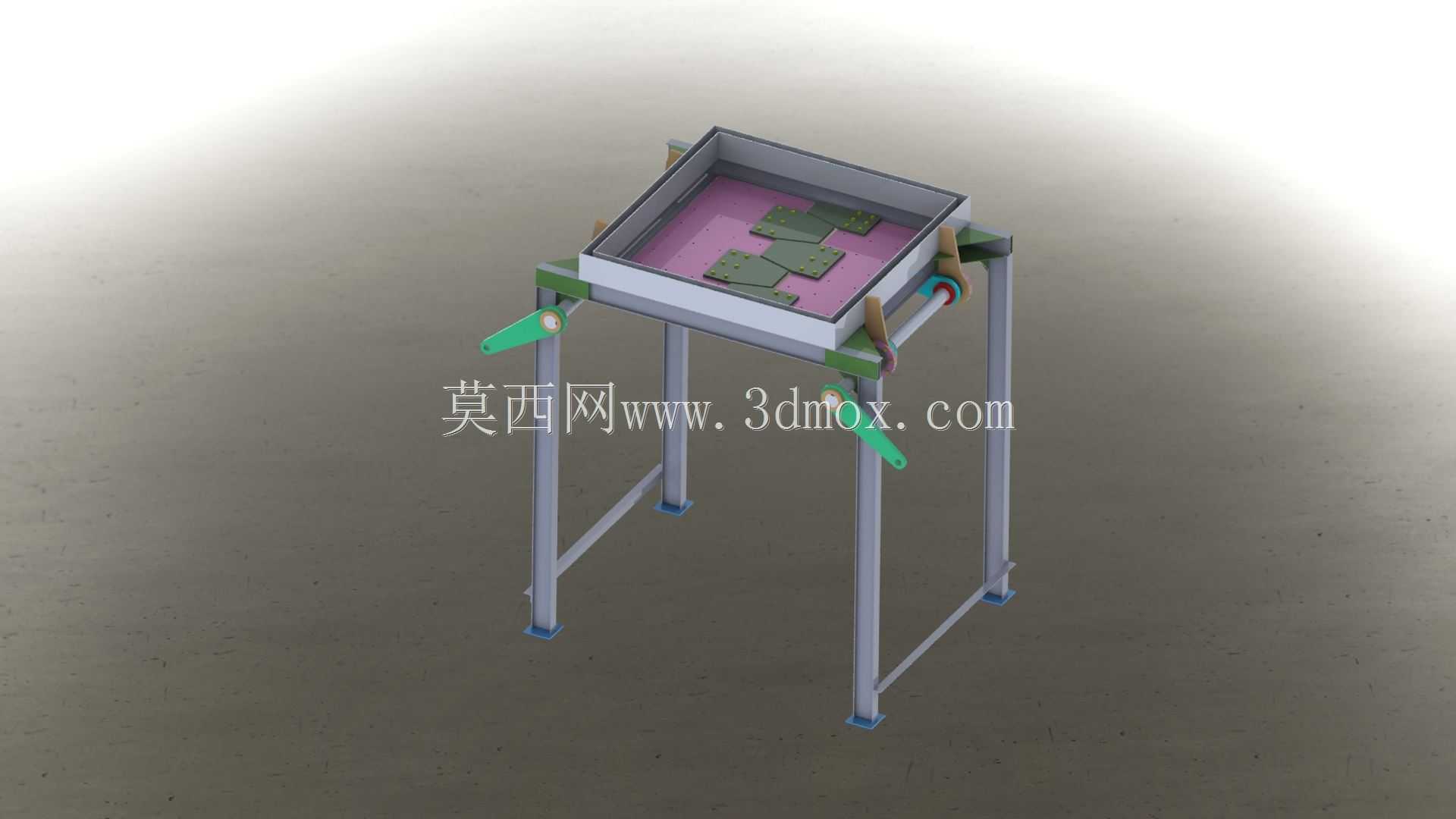

　　从结构功能来看，这套舱口整体采用方管焊接成型的四腿支撑框架作为承载主体，四条支腿底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在车间地面或者设备平台面上，支腿之间设置了横向连接杆做结构加强，避免长期开合受力出现框架变形；上方的舱口框体采用折边板材焊接成型，框体内侧设置了承托台阶，舱盖闭合时可以直接落在台阶面上，配合框体内铺设的缓冲垫层，能够减少闭合时的金属碰撞异响，同时提升闭合后的密封性能，避免工位内的粉尘、细小碎屑外溢。

　　舱盖的启闭采用侧装的带助力手柄结构，两侧的手柄通过转轴与舱口框体连接，转轴位置加装了扭簧助力组件，操作人员开合舱盖时不需要施加过大的外力，单手即可完成启闭操作，手柄末端做了防滑包胶处理，即便手上沾有少量油污也能稳定握持，不会出现滑脱的情况；舱盖开启后可以通过侧边的限位卡块固定开启角度，最大开启角度可达到90度，完全让出舱口的通行或取放空间，不需要操作人员额外扶持舱盖，取放物料或者开展检修作业时更加安全。

　　设计这套结构的时候，首先要核算支撑框架的整体承重，除了舱盖自身的重量，还要考虑操作人员开合时施加的侧向力，以及偶尔倚靠在舱口框体上的载荷，因此支腿选用的方管壁厚不低于2mm，横向连接杆的焊接位置要避开应力集中的转角处，焊后做整体去应力处理，避免长期使用出现焊缝开裂的问题。舱口框体的平面度需要控制在1mm以内，保证舱盖闭合后四周缝隙均匀，不会出现局部翘曲导致的密封不严问题；转轴的同轴度公差要控制在0.2mm以内，避免开合过程中出现卡滞、异响的情况，转轴与安装座之间加装自润滑铜套，减少日常使用的磨损，延长结构的使用寿命。

　　安装边界方面，这套结构的整体占地尺寸根据舱口的通行需求设置，常规适配400mm*500mm的开口尺寸时，整体框架的占地长度约650mm、宽度约550mm，支腿高度可根据实际工位的操作高度调整，常规操作高度设置在850mm左右，符合成年人站立操作的人机工程学要求，不需要弯腰或者抬手过高即可完成开合操作；支腿底部的安装孔位采用长圆孔设计，安装时可以微调固定位置，抵消地面不平整或者前期预埋位置的小尺寸偏差，降低现场安装的调整难度。

　　在实际应用场景中，这类舱口结构还可以根据使用需求做适配调整，比如在有防尘要求的工位，可以在舱盖与框体的接触位置加装橡胶密封条，提升密封性能；在有防误开要求的工位，可以在手柄位置加装锁扣结构，非授权人员无法随意开启舱口；如果是用于物料投放的工位，还可以在舱口内侧加装导流板，避免投放物料时撒落到框架外侧。结构整体没有复杂的传动组件，日常维护只需要定期给转轴位置加注少量润滑脂，检查固定螺栓是否松动即可，维护成本极低，适合各类工业生产场景的长期使用。
