带支撑框架的工业启闭舱门结构设计

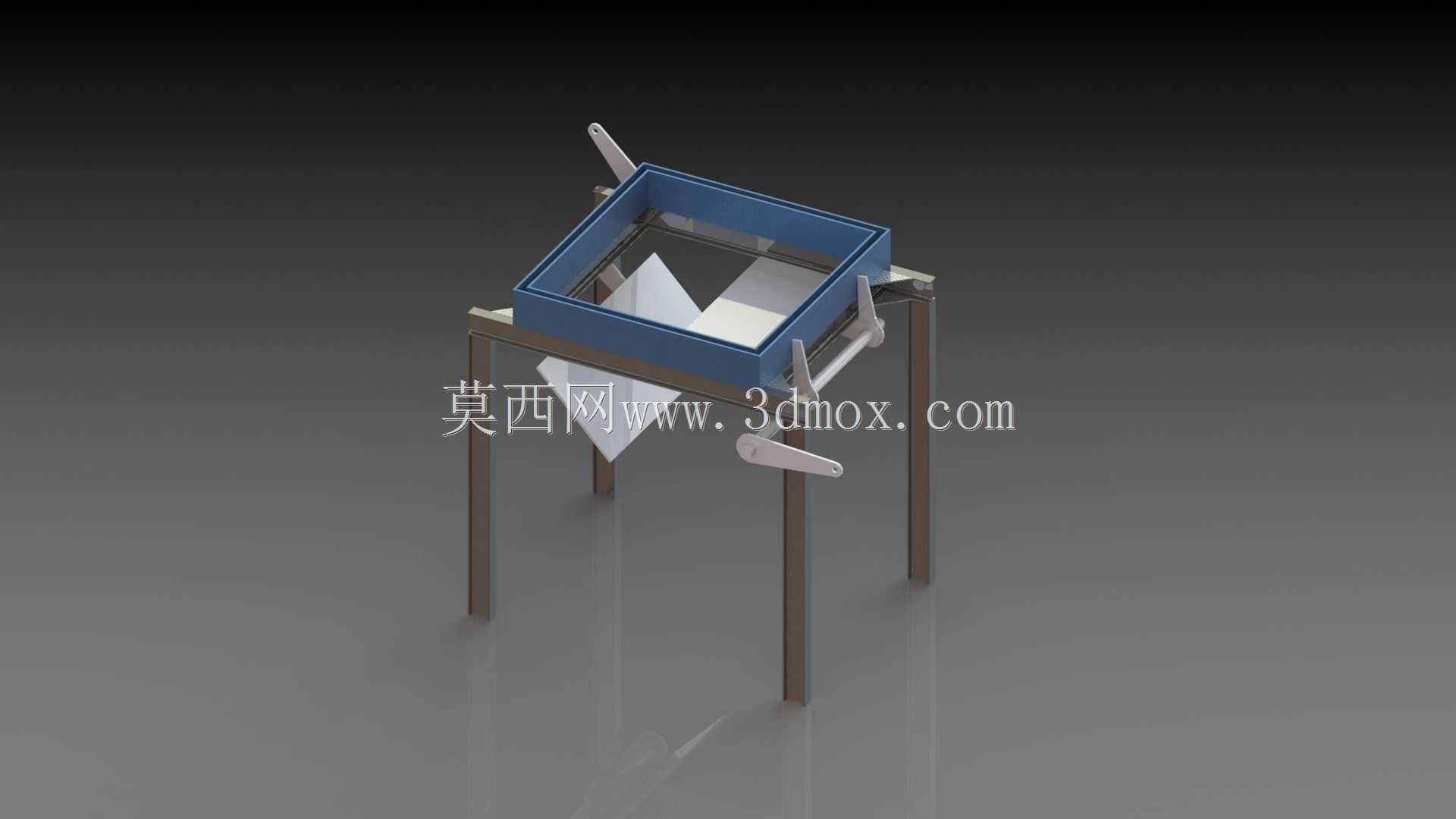

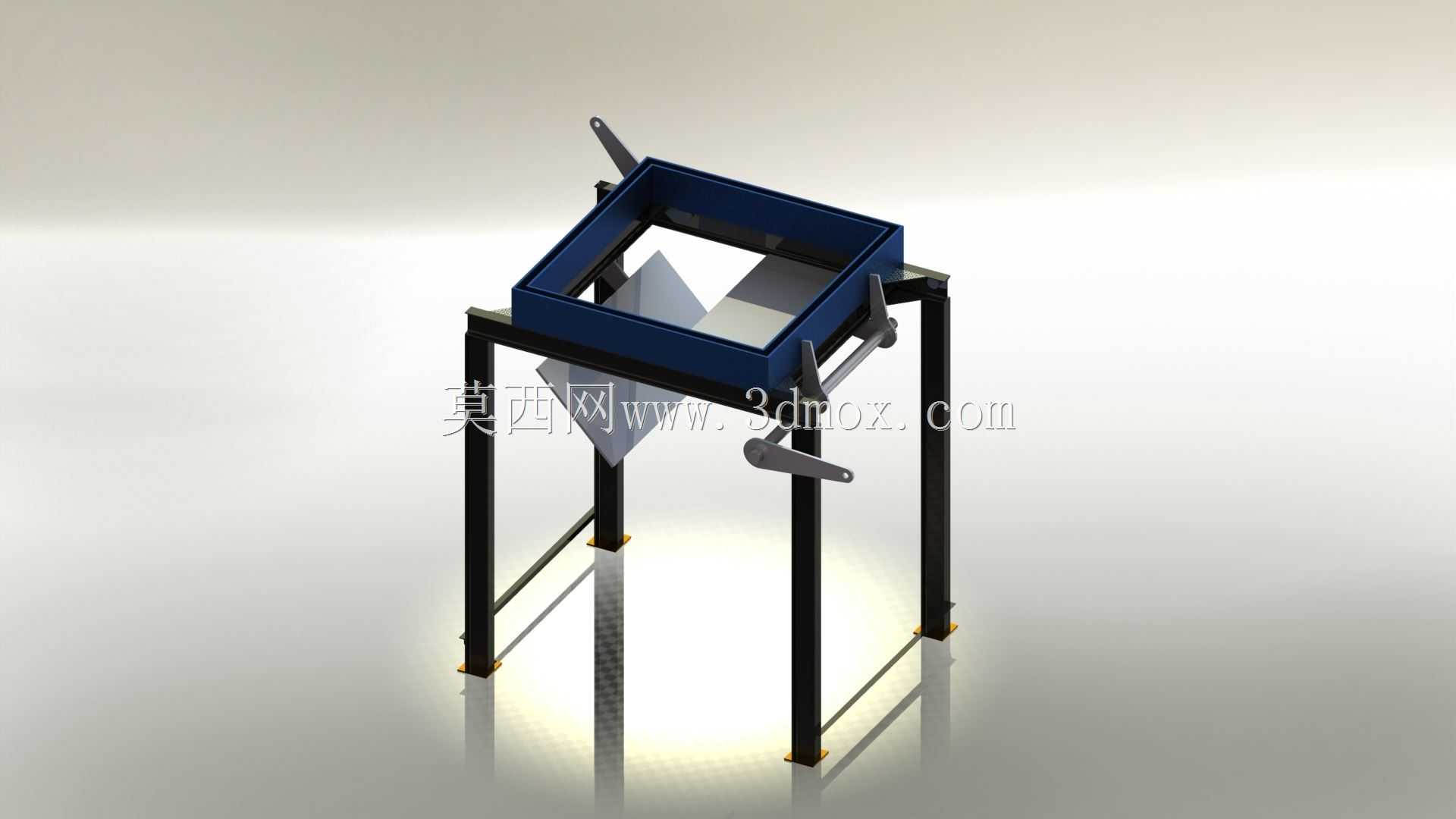

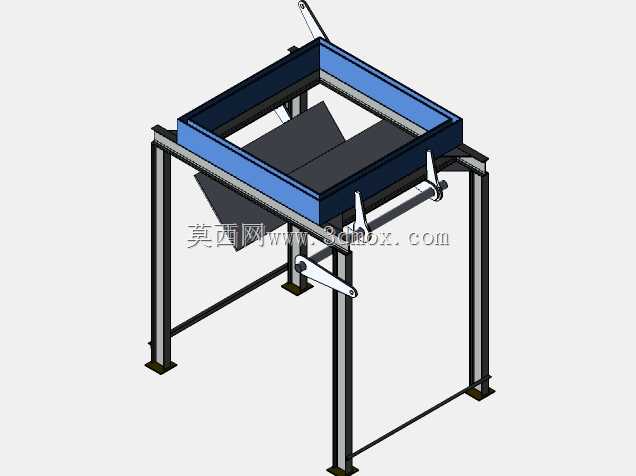

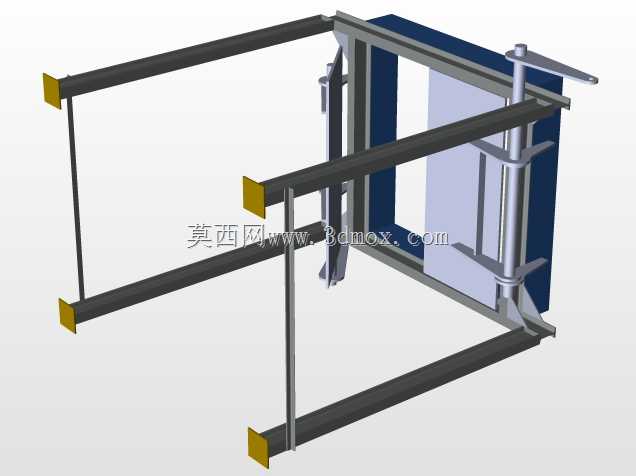

　　这套带支撑框架的舱门结构，常应用在工业料仓、小型设备检修通道、粉体物料中转工位的通断控制场景，日常生产中承担着通道封闭、物料截流、检修防护的多重作用，区别于普通民用舱门，其结构强度、启闭稳定性都针对工业生产场景做了适配。从结构组成来看，整套装置由方形门框、四腿支撑机架、启闭操作手柄、内置挡料翻板几个核心部分构成，支撑腿采用等截面方管型材制作，底部预留安装固定孔位，可直接通过膨胀螺栓或焊接方式固定在作业平台、料仓顶部的安装基面，四条支撑腿之间设置横向连接杆件做结构加强，避免长期受载出现框架形变，保障门框的位置精度。门框采用折弯钢板拼焊成型，内框尺寸与配套的通道口径完全匹配，安装时需要保证门框平面与安装基面的平行度误差控制在合理范围，

　　避免后续翻板启闭出现卡滞。内置的翻板结构通过转轴装配在门框内侧，转轴两端延伸出门框侧壁，与外部的操作手柄刚性连接，操作人员扳动手柄即可带动翻板完成0到90度的角度翻转，实现通道的全开、全闭状态切换，手柄上设置有限位卡位结构，可在翻板到达指定开合角度时锁定位置，避免受物料冲击或设备振动出现位置偏移。设计过程中优先考虑了工况适配性，针对可能接触粉体、颗粒物料的使用场景，翻板与门框的配合面做了贴合间隙优化，既保证转动过程无剐蹭，又能在闭合状态下减少物料撒漏，支撑框架的高度设置预留了足够的操作空间，操作人员站在工位侧方即可完成启闭操作，无需探身到通道上方，符合生产作业的安全操作要求。安装边界方面，

　　整套结构的外接轮廓尺寸以支撑腿的外沿为最大边界，安装时需要在基面预留对应尺寸的方形安装区域，同时在手柄操作侧预留不小于单人操作的活动空间，避免周边设备干涉手柄的转动行程。结构受力层面，支撑框架承担了整套门体的自重以及翻板闭合时承受的物料竖向载荷，因此在型材选型时通过受力核算确定了方管的壁厚参数，长期受载下的框架挠度控制在允许范围内，不会出现门框下沉导致的翻板卡涩问题。转轴部位采用耐磨衬套做转动配合，减少长期启闭操作带来的磨损，延长结构的维护周期，日常使用中仅需定期在转轴配合处加注润滑脂即可保障操作顺畅。不同于电动、气动控制的自动舱门，这套手动操作的结构无需配套动力源与控制线路，在无供电、安装空间受限的简易生产工位也能快速部署使用，

　　结构组成简单，故障点少，后期维护更换配件的成本也更低，适配中小产能的生产加工场景。翻板的板面做了加强筋设计，避免承受较大物料冲击时出现板面凹陷，保证闭合状态下的密封贴合效果，门框与支撑腿的连接位置采用满焊处理，整体结构刚性充足，搬运、安装过程中不易出现焊接部位开裂的问题。
