商用车悬架用多片式钢板弹簧结构

　　在商用车底盘悬架系统的设计选型中，钢板弹簧是承担承重、缓冲与导向多重作用的核心弹性部件，这套多片叠合式板簧结构，主要适配轻中型载货卡车、工程作业车辆的非独立悬架配置，在非铺装路面货运、工地物料转运等重载颠簸工况下，能够稳定传递车架与车桥之间的各向作用力，同时衰减路面传递的冲击振动，保障行驶过程中车架与货厢的姿态稳定，避免车载货物因剧烈颠簸出现破损，也能降低冲击载荷对底盘其他连接部件的疲劳损伤。

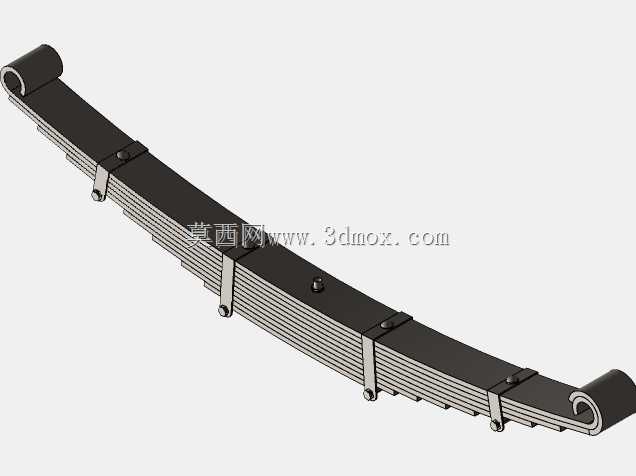

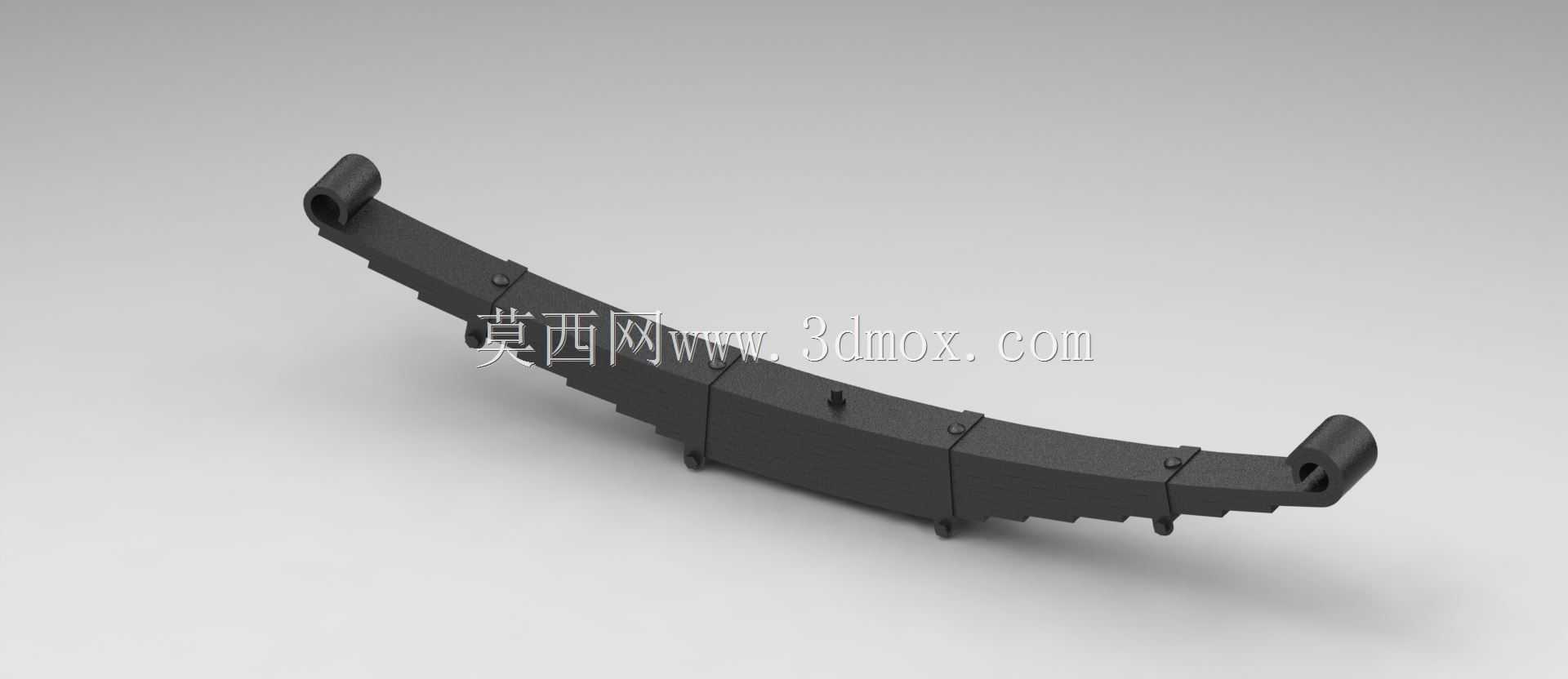

　　从结构设计逻辑来看，这套板簧采用不等长变截面钢板叠合组装的形式，各片钢板按照曲率半径逐片匹配叠放，最长的主片两端加工有卷耳结构，用于通过销轴与车架上的吊耳支架铰接，既作为板簧总成的安装定位基准，也能在悬架跳动过程中传递纵向力与侧向力，适配车桥上下跳动时的长度变化需求。叠合的各片钢板通过中部的中心螺栓定位锁紧，搭配多个U型抱箍约束各片钢板的横向错位，避免车辆行驶过程中片间出现窜动移位，同时在板簧受压变形时，各片钢板能够产生可控的片间滑动摩擦，将部分振动能量转化为热能耗散，辅助提升减震效果，这种叠片设计也让板簧的应力分布更均匀，相比单片式板簧拥有更高的承重冗余，在局部单片出现疲劳损伤时不会直接导致整体结构失效，提升了重载工况下的使用可靠性。

　　从安装边界与尺寸匹配角度，设计时需要重点确认主片卷耳的内孔直径、两卷耳中心距的自由状态尺寸、板簧总成的拱高参数，这些尺寸直接决定了悬架的静挠度特性与整车的离地间隙，中部用于连接车桥的安装平面需要保证足够的平面度，与车桥安装座贴合后通过U型螺栓锁紧时，不会出现局部应力集中。片间的接触区域在建模时预留了合理的摩擦间隙，既不会因为间隙过大导致片间撞击异响，也不会因为间隙过小导致板簧变形时卡滞，影响缓冲行程。两端卷耳内部通常会配套耐磨衬套，降低铰接位置的磨损速率，衬套的内径尺寸需要匹配整车选用的销轴规格，安装时卷耳的同轴度公差需要控制在合理范围内，避免悬架跳动时出现卡滞、偏磨的问题。

　　在实际应用场景中，这类板簧结构的刚度特性会根据车辆的额定载重做匹配调整，通过调整叠片的数量、单片钢板的厚度与截面宽度，就能获得不同的刚度曲线，适配不同载重等级的车型需求。相比空气悬架、螺旋弹簧等弹性元件，多片式钢板弹簧的结构更简单，维护成本更低，对恶劣工况的适应能力更强，在中低端商用车、农用车辆、工程作业车辆上的应用占比极高。建模过程中需要准确还原各片钢板的曲率变化、卷耳的圆弧过渡结构、中心螺栓与抱箍的安装位置，确保模型在做悬架运动仿真时，能够真实模拟板簧受压变形的过程，验证极限跳动工况下板簧与车架、车桥周边部件的运动间隙，避免实际装车后出现运动干涉问题。同时片间的接触参数设置也会直接影响仿真结果的准确性，需要结合实际材料的摩擦系数做对应调整，才能让仿真数据更贴近实际装车后的性能表现。
