商用车悬架用多片式钢板弹簧结构设计

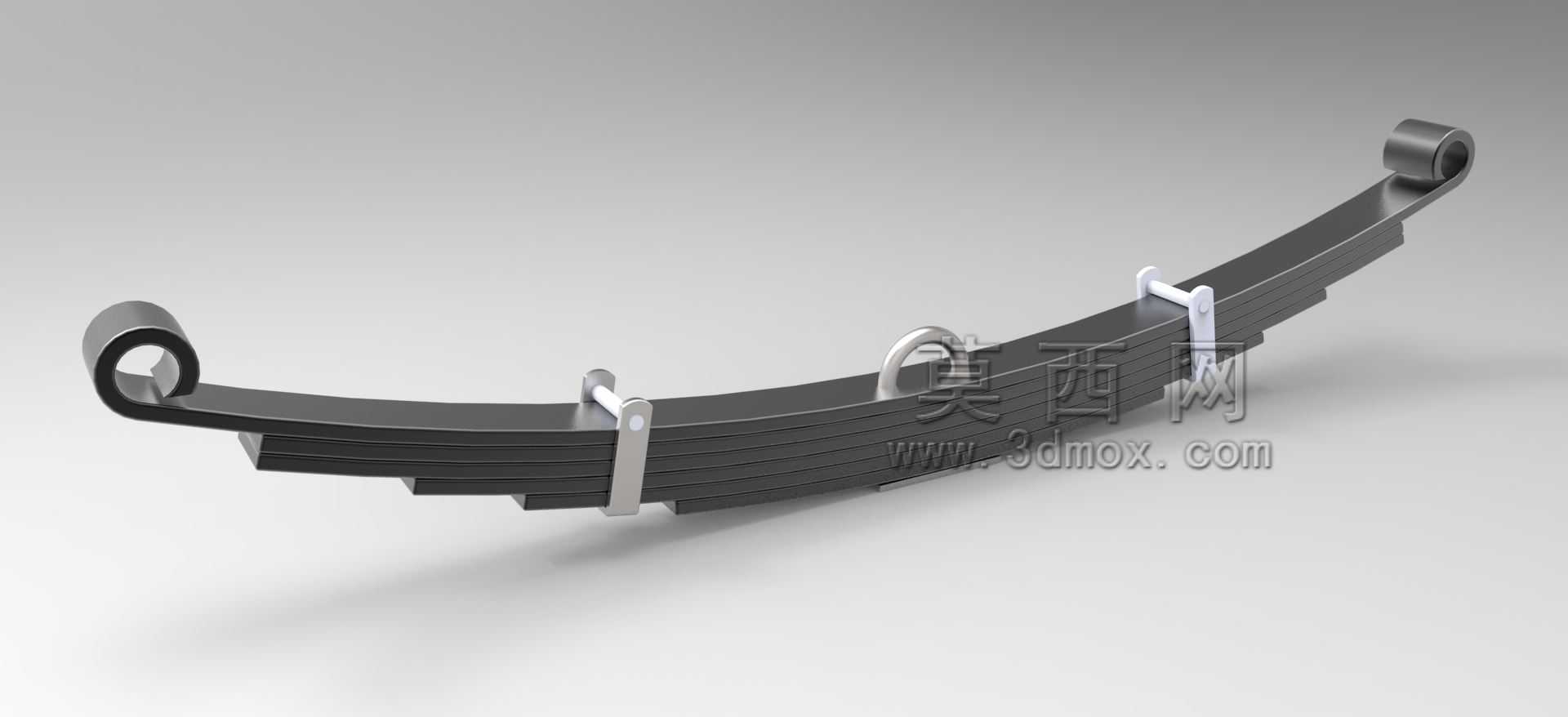

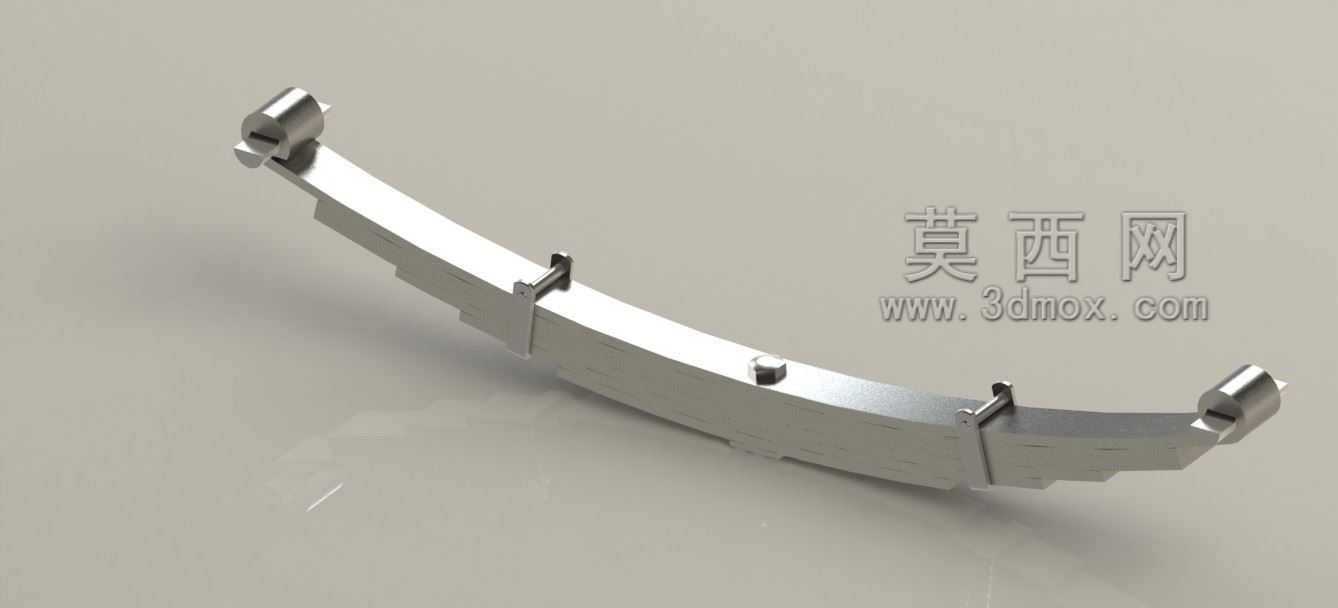

　　在商用车、非道路工程车辆的悬架系统设计中，多片式钢板弹簧是承担载荷传递、冲击缓冲的核心弹性构件，这套三维结构完整还原了叠板板簧的实际装配形态，可直接用于悬架系统的运动干涉校核、安装位匹配以及整车动力学仿真分析。从实际工程应用场景来看，这类叠板板簧多用于中型载货汽车、轻型客车、低速工程作业车辆的非独立悬架结构中，区别于单片式抛物线板簧，多片叠合的结构能够通过不同长度簧片的逐级接触，实现变刚度的载荷响应特性，在空载状态下仅靠上部几片较短的主簧提供较低的刚度，保证行驶平顺性，当载荷逐渐增大时，下部更长的副簧片依次参与受力，整体刚度随之提升，避免重载状态下悬架击穿的风险。

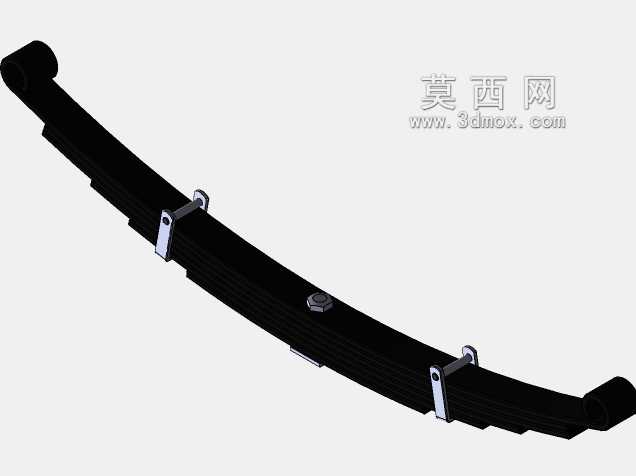

　　从结构设计思路来看，这套板簧的簧片采用等宽不等长的叠合布置，每片簧片的曲率半径在自由状态下存在梯度差，最上方的主片曲率半径最小，越靠下的副簧片曲率半径越大，这种设计能够保证装配完成后各片簧片之间存在初始预紧力，避免车辆行驶过程中簧片之间出现反向间隙导致的冲击异响。主片两端的卷耳结构是核心安装接口，其中一端为固定卷耳，通过销轴与车架上的固定吊耳铰接，另一端为活动端，与可摆动的吊耳连接，以此补偿板簧在受载变形过程中的长度变化，避免运动卡滞。簧片之间的固定结构采用了中部的中心螺栓定位，配合多组U型骑马螺栓与车桥刚性连接，同时在簧片长度方向的不同位置设置了金属卡箍，限制簧片在横向的错位，同时避免大变形工况下主片单独承受过大载荷导致的断裂问题。

　　在安装边界与尺寸匹配层面，建模过程中严格遵循了实际装车的尺寸约束：卷耳的内孔直径匹配常用的悬架销轴尺寸，卷耳中心到板簧中部安装面的距离符合主流中型商用车的悬架布置参数，板簧的整体宽度适配常规车桥的板簧安装座宽度，叠合后的总厚度对应额定载荷下的静挠度设计要求。需要注意的是，在实际装配校核中，要预留出板簧上下跳动的极限空间，尤其是最大动载荷下的弧高变化量，避免板簧在极限压缩状态下与车架纵梁、制动管路等周边部件发生干涉。

　　从功能特性角度来说，多片式钢板弹簧除了承担垂直方向的弹性缓冲作用外，还能够传递纵向力与侧向力，在车辆起步、制动时，板簧可以将驱动力、制动力传递到车架，转向时的侧向载荷也能通过板簧结构传递，因此不需要额外设置导向杆件，能够大幅简化悬架的整体结构，降低制造与维护成本。建模过程中还原了簧片之间的接触关系，在做仿真分析时可以直接设置接触对，模拟不同载荷下各簧片的受力分布，找到应力集中的位置，尤其是主片卷耳与簧身过渡的位置、中心螺栓孔周边的位置，都是实际使用中容易出现疲劳断裂的区域，在结构优化时可以针对性调整簧片的倒角、片间接触长度来改善应力分布。另外，片间的摩擦是这类板簧阻尼特性的来源，建模时可以根据实际摩擦系数设置参数，更精准地模拟悬架的减震效果，不需要额外搭配过大阻尼的减震器就能满足大部分载重车辆的行驶需求。
