民用建筑坡屋面陶瓦铺设结构三维设计

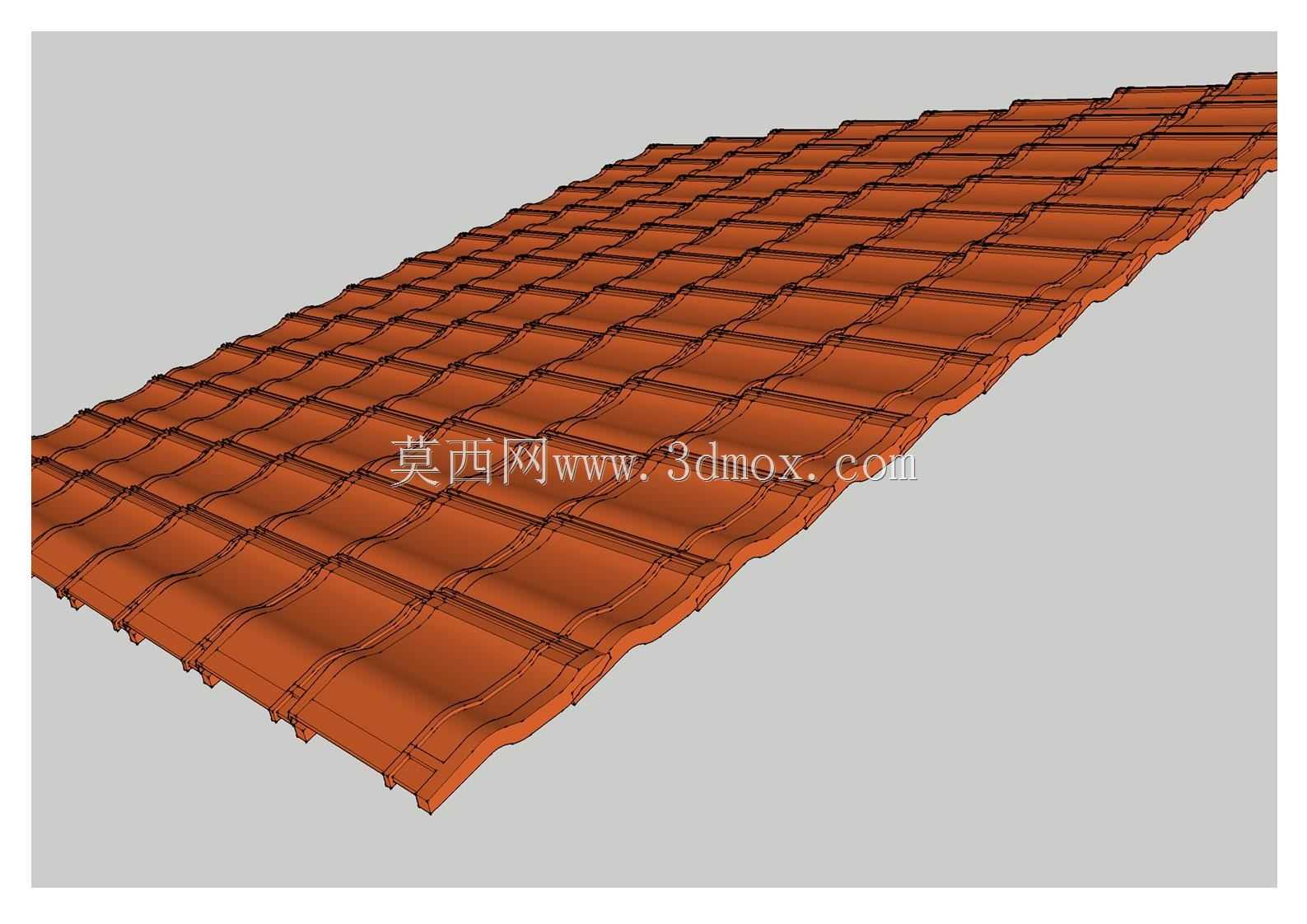

　　做建筑外围护结构设计时，坡屋面的瓦件排布一直是容易出细节问题的环节，很多新手建模时只做单片瓦的拉伸，忽略了实际铺设时的搭接逻辑，到现场施工就会出现瓦缝错位、排水坡度不匹配、檐口收边漏空的问题。这个瓦面结构的建模完全贴合民用低层建筑的实际施工逻辑，单瓦的波形曲面不是随意做的造型，每一道凸起的肋条都对应排水导槽的走向，降雨时水流会顺着肋条之间的凹槽定向流向檐口，不会在瓦面形成积水区。

　　瓦件之间的搭接量是按照常规民用建筑的防水要求设置的，上下排瓦的纵向搭接覆盖了上一片瓦的尾部固定孔位，横向搭接的凸边刚好卡入相邻瓦的侧边凹槽，既可以阻挡横向风把雨水吹入瓦下，也能避免施工时瓦件移位。建模时特意还原了瓦件边缘的细微倒角，这个细节很多人会忽略，实际生产中陶瓦烧制时边缘不可能是锐利直角，倒角既能减少运输安装过程中的崩边损耗，也能让搭接处的贴合更紧密，不会出现硬接触导致的瓦面翘起。

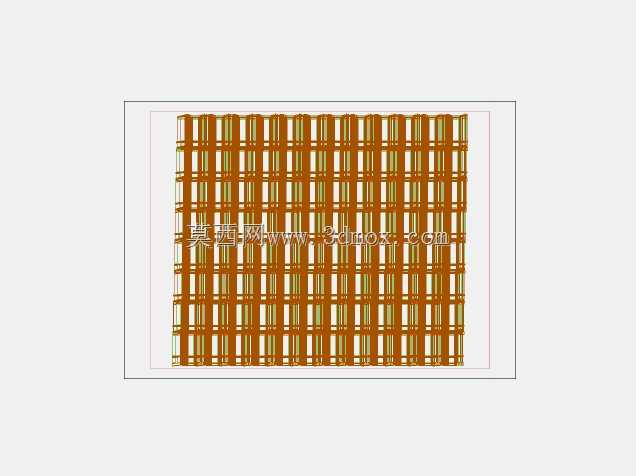

　　从安装边界来看，这个瓦面结构适配的屋面坡度在25度到45度之间，这个区间是民用坡屋面兼顾排水效率和施工安全性的常用坡度，坡度太缓时搭接处的防水压力会陡增，坡度太陡则施工人员站立作业的风险高，瓦件的固定件数量也要相应增加。单块瓦的有效覆盖面积是扣除搭接量后的实际尺寸，排布时按照错缝铺设的逻辑排列，上下排瓦的接缝完全错开，避免出现贯通的缝隙导致雨水渗漏。瓦面下方的挂瓦条点位在建模时也做了预留，每片瓦的固定挂耳位置刚好对应挂瓦条的安装间距，不会出现现场安装时挂耳对不上龙骨的问题。

　　在实际应用场景里，这种波形陶瓦多用于自建住宅、别墅、低层公共建筑的坡屋面，相比平瓦，波形瓦的排水速度更快，对南方多雨地区的适配性更好，瓦面的橙红色陶土质感也能匹配多数民用建筑的外观风格。建模时没有做过度的造型简化，瓦面的细微纹理、搭接处的层次关系都做了还原，做建筑整体效果渲染时可以直接调用，不需要再额外调整瓦件的排布逻辑。

　　很多设计人员做屋面建模时容易犯的错误是把瓦件做成整面的贴图，没有实际的搭接结构，到做施工交底或者节点详图时就会出现逻辑矛盾，这个模型把每一片瓦的独立结构都做了出来，可以直接拆分查看搭接关系，也可以根据实际屋面的尺寸调整排布数量，适配不同宽度、不同坡度的屋面造型。檐口位置的瓦件做了特殊的下弯处理，最下排瓦的尾部伸出檐口一定距离，引导雨水直接滴入檐沟，不会顺着瓦底回流到檐口的封边结构里，这个细节是实际施工中必须注意的，很多屋面渗漏问题都出在檐口瓦的伸出长度不足上。

　　从结构受力的角度，瓦件的波形结构也提升了自身的抗弯强度，相比同厚度的平瓦，波形瓦在人员踩踏施工、冬季积雪荷载下的抗断裂能力更强，瓦面的肋条相当于加强筋的作用，不需要额外增加瓦件厚度就能提升结构强度，也能控制材料成本。建模时瓦件的壁厚是按照常规陶瓦的生产厚度设置的，既不会因为壁厚过薄导致烧制变形，也不会因为过厚增加屋面的整体荷载，给屋面承重结构带来额外压力。
