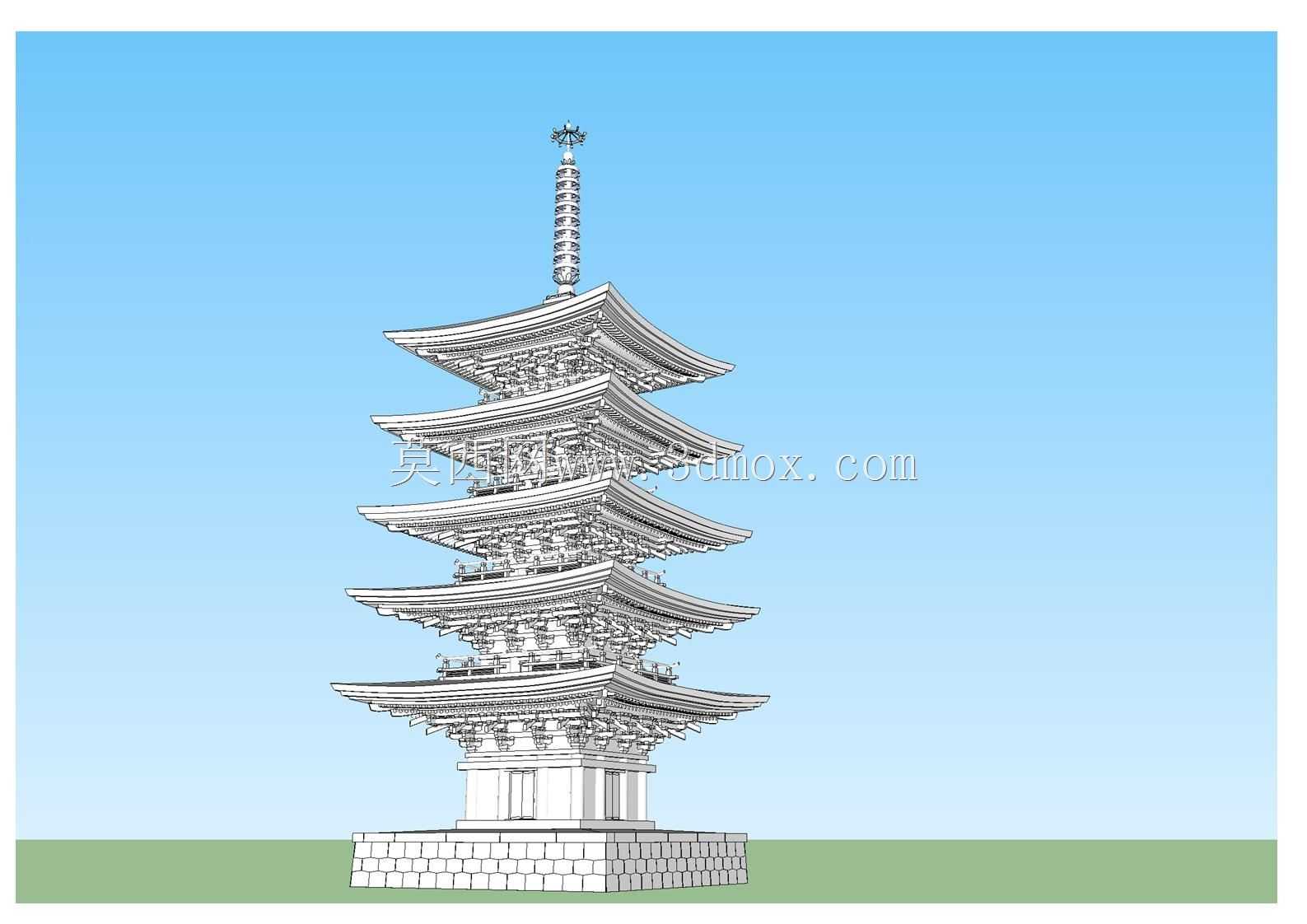

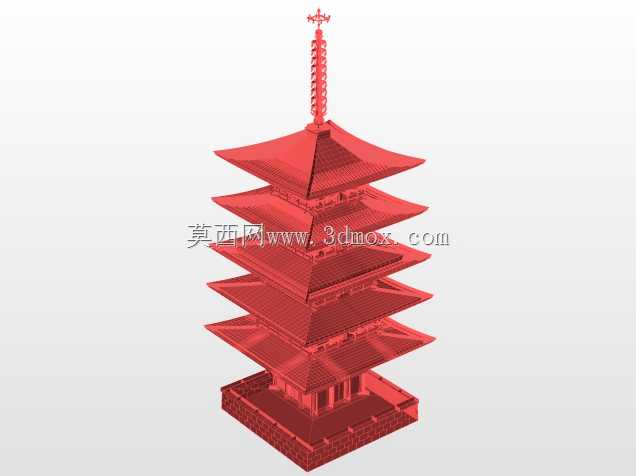

中式古建五重塔结构三维设计作品

　　这款古建塔类结构的三维设计，核心还原了中式传统五重塔的构造逻辑，在文旅场景的落地适配性上做了大量结构层面的细化处理。从实际应用来看，这类结构可直接用于古建复原项目的方案推演、文旅景区微缩景观的结构校核、古建教学的实体教具开发，也能为仿古建筑的装饰构件设计提供精准的尺寸参考。设计过程中没有直接套用现成古建素材，而是从台基开始逐层梳理受力逻辑：最下方的石砌基座采用规整块石分层排布的结构，每一层块石的拼接缝隙都做了错位处理，避免通缝带来的结构强度不足问题，基座的顶面预留了与上层木构塔身连接的预埋构件定位槽，安装时可直接通过预埋螺栓完成上下段的固定，不需要现场额外打孔破坏基座整体性。往上的五层塔身，每一层的飞檐出挑长度都做了梯度递减，

　　既符合传统古塔“收分”的视觉比例要求，也从结构上降低了上层构件的风阻，在户外落地安装时，逐层收窄的外形能有效分散水平风荷载，减少塔身在强风环境下的晃动幅度。飞檐下方的斗拱结构没有做简化的装饰性处理，而是按照传统木作的榫卯逻辑做了分件建模，每一个斗、拱、昂的拼接位置都预留了合理的安装间隙，既满足实体加工时的公差适配要求，也能在做实体模型拼装时还原古建榫卯的拼接逻辑。塔刹部分的设计做了分段式处理，从覆钵、相轮到顶端的宝顶，每一段都设置了内部的穿心连接杆通道，安装时可通过一根通长的金属拉杆从塔刹顶端贯穿至塔身顶层的承重梁，避免高空安装的塔刹构件在长期风振作用下出现松动脱落的问题。在安装边界的考量上，整个结构的基座底面做了完全平整的处理，

　　可直接适配硬质铺装的混凝土基础，不需要额外做复杂的找平结构；塔身每层的外檐边缘都预留了微小的排水坡度，雨天时落在檐面的雨水会顺着坡度流向檐角的排水点位，不会顺着檐壁流淌污染塔身立面。设计时还特意校核了各层构件的重量分布，从下往上每层构件的重量依次递减，整体重心落在基座的中心垂线上，即使是做1:10比例的微缩实体模型，也不需要额外增加配重就能保持稳定，不会出现重心偏移倾倒的问题。针对不同的应用场景，模型的构件拆分逻辑也做了适配：如果用于3D打印制作展示模型，可直接按照分层结构拆分打印件，每层的拼接面都设置了定位止口，拼装时不需要额外做定位校准；如果用于文旅项目的可视化渲染，各构件的材质分区已经做了明确划分，石基、木构、

　　金属塔刹的材质边界清晰，可直接赋予对应材质完成场景搭建。在细节处理上，每层塔身的围栏、窗格都做了等比例的结构还原，没有为了减少建模量而省略构件，围栏的立柱间距、窗格的棂条比例都参考了现存唐宋古塔的实测数据，避免出现比例失真的问题。考虑到户外落地的实际需求，模型中所有外露的木构件位置都预留了防腐处理的构造间隙，构件之间不会出现完全密贴的情况，能有效避免积水积灰导致的构件腐朽问题，延长实体结构的使用寿命。
