多层联排住宅外立面结构三维设计

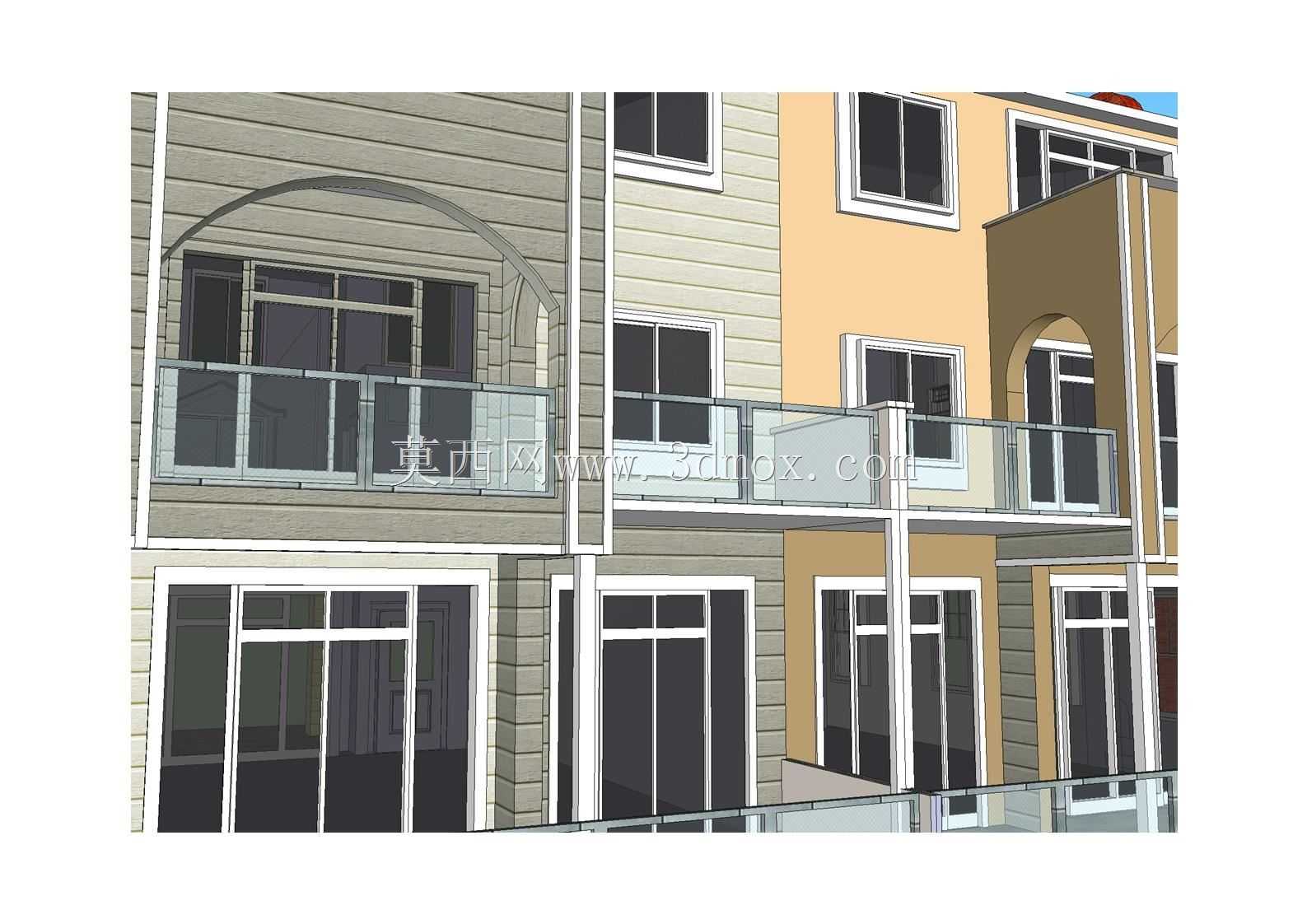

　　该三维模型还原的是多层联排住宅的外立面构造细节，可直接用于建筑方案可视化展示、外立面施工交底、预制构件生产前的结构校核等场景，在住宅项目前期方案汇报、外立面改造方案推演、建筑类教学演示中都能发挥实际作用。从结构呈现来看，模型完整还原了不同楼层的窗洞排布逻辑，二层位置设置的拱形窗洞搭配外凸阳台，既满足了建筑立面的造型层次感需求，也对应了实际住宅中阳台的悬挑受力边界，阳台护栏采用玻璃栏板加金属扶手的组合形式，栏板的固定件位置、扶手的衔接节点都做了具象化呈现，可直接用于护栏构件的尺寸核对与安装点位确认。外墙部分区分了不同材质的挂板区域，浅灰、米黄、棕褐三色的外墙挂板分缝清晰，挂板的搭接缝隙、阴阳角的收边处理都按照实际施工工艺做了还原，

　　能直观展示不同材质立面的拼接效果，避免后期施工出现材质错缝、收边不合理的问题。门窗部分采用多格玻璃配白色窗框的设计，窗扇的分格比例、窗框与墙体的安装间隙都符合民用住宅门窗安装的通用规范，落地窗的下沿高度、普通窗户的窗台高度都贴合日常使用的安全尺寸要求，可直接用于门窗下料前的尺寸复核。设计过程中优先考虑了外立面构件的安装兼容性，阳台悬挑部分的结构预留位置、外墙挂板的固定点位、窗洞的预埋间隙都做了对应预留，不会出现构件安装时互相干涉的问题；立面造型上通过拱形元素、阳台凹凸变化、材质色彩区分来打破多层住宅立面的单调感，同时所有造型都没有超出常规住宅施工的工艺范围，不需要特殊定制构件就能实现落地。从安装边界来看，

　　模型中阳台的悬挑长度控制在常规民用住宅的安全范围内，不会对主体结构的受力造成额外负担，外墙挂板的厚度、窗框的安装深度都符合现有建材的通用尺寸，不需要额外调整墙体厚度就能完成构件安装，护栏的高度也满足民用建筑阳台护栏的安全高度要求，所有外露构件的边角都做了圆弧过渡处理，避免使用过程中出现磕碰风险。模型还还原了不同楼层的层高对应关系，一层落地窗的高度适配普通住宅的客厅层高，二层普通窗户的高度适配卧室空间的采光需求，顶层的窗洞排布也对应了阁楼层的采光要求，整体立面的比例协调，不会出现构件尺寸失衡的问题。在实际项目应用中，结构工程师可以通过该模型核对外立面构件与主体结构的连接点位是否合理，施工方可以通过模型直观了解不同材质的拼接顺序，设计方可以直接用该模型做方案效果展示，不需要额外重新搭建外立面基础结构，能有效缩短方案前期的建模周期，减少不同专业对接时的理解偏差。
