带收纳容器的雨伞放置装置结构设计

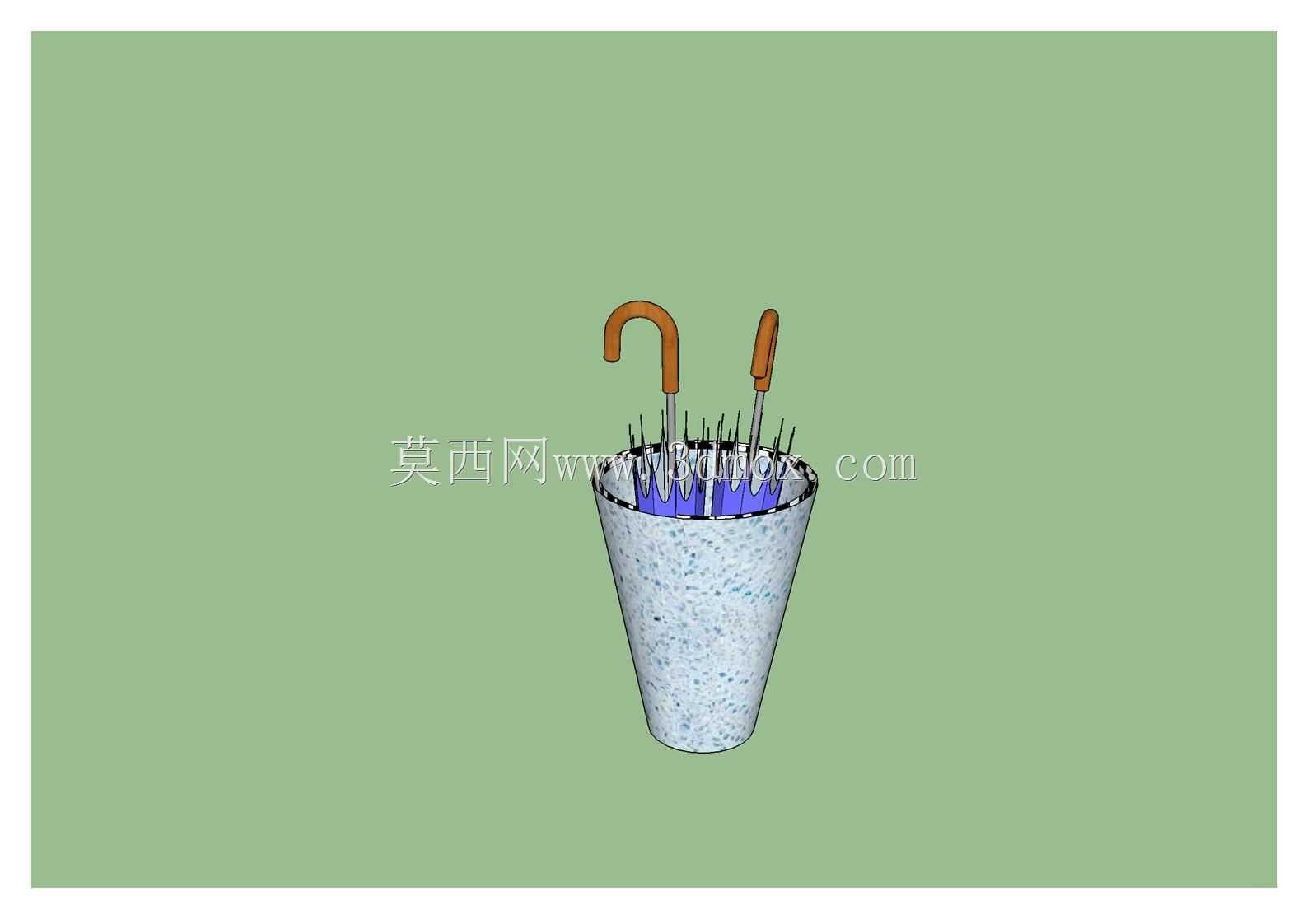

　　这款带收纳容器的雨伞放置装置，主要面向写字楼入口、商超门厅、住宅玄关、餐饮门店进门区域等场景设计，解决雨天带伞进入室内时，伞面滴水打湿地面、雨具随意堆放杂乱的实际问题。日常使用中，常规雨伞收纳装置多为简单的敞口桶，存在雨伞插入后东倒西歪、长柄伞与折叠伞混放杂乱、伞面残留雨水积留后易产生异味、拿取时容易带倒相邻雨伞的痛点，这款装置在结构设计阶段就针对这些实际使用痛点做了针对性优化。从结构组成来看，整体分为外桶主体、顶部伞位分隔架、底部积水承接腔三个核心部分。外桶采用上宽下窄的锥台造型，这种造型一方面提升了装置放置的稳定性，底部接触面积虽小但重心靠下，即使被进出人员轻微磕碰也不易翻倒，

　　另一方面锥面结构能让伞面滑落的雨水顺着内壁自然流向底部，不会在桶壁中段残留积渍。顶部的分隔架采用环形阵列的梳齿式结构，每个卡位对应一个雨伞放置位，卡位的宽度做了差异化设计，部分较宽卡位适配长柄弯勾伞，窄卡位适配折叠伞与直杆晴雨伞，插入雨伞时伞杆卡入对应卡位，伞面自然垂落于桶内空间，不会出现多把雨伞互相缠绕、伞骨勾连的情况，拿取单把雨伞时不会带动相邻雨伞倾倒。设计过程中，针对不同场景的安装边界做了尺寸适配考量，常规商用场景下的装置整体高度控制在450mm左右，这个高度刚好适配多数长柄雨伞的伞身垂放长度，雨伞插入后伞柄露出分隔架100-150mm，方便使用者握持拿取；桶身上部最大直径设置为220mm，下部底座直径为160mm，

　　占用门厅地面空间不足0.04㎡，即使在狭窄的玄关区域也能灵活放置，不会阻碍进出通行通道。底部的积水承接腔采用可拆卸式结构，与外桶主体通过卡扣连接，日常清理时只需将承接腔抽出，即可倒出积存的雨水，清理完成后卡回原位即可，无需搬动整个装置，大幅降低日常维护的操作难度。承接腔的容量设计为1.2L，按照单把湿伞残留雨水量20ml计算，可容纳60把湿伞的滴水量，满足高峰时段商用场景的使用需求，无需频繁倒水清理。在功能细节上，分隔架的梳齿边缘做了圆弧倒钝处理，不会刮伤雨伞的伞面涂层，也不会在使用者插取雨伞时划伤手部；外桶内壁做了光滑疏水涂层处理，雨水不会在内壁挂壁残留，减少长期使用后水垢附着、产生异味的概率；

　　桶身底部设置了四个厚度3mm的橡胶防滑脚垫，既可以避免装置在光滑瓷砖地面上滑动，又能让桶底与地面之间留出2mm的通风间隙，避免底部长期接触积水导致的材质腐蚀问题。针对不同使用场景的需求，该结构还预留了拓展空间，比如在北方多雪地区使用时，可在承接腔内加装融雪盐垫层，避免伞面带入的积雪在桶内结冰冻结；在高端写字楼场景使用时，可在外桶外壁预留广告位或者标识粘贴区域，不影响整体结构稳定性的同时满足场景定制需求。从结构强度角度考量，外桶主体采用薄壁结构设计，在保证整体刚性的前提下控制自身重量，空桶重量控制在1.2kg以内，方便保洁人员挪动转移；桶壁厚度设置为2.5mm，日常使用中承受雨伞的碰撞、人员的轻微磕碰都不会出现变形开裂的问题，分隔架的梳齿部位做了加厚处理，反复插拔雨伞也不会出现齿根断裂的情况。实际使用过程中，使用者只需在进门时将收拢的雨伞对准对应卡位插入即可，伞面的雨水会顺着伞面和桶壁流入底部承接腔，不会滴落到地面造成地面湿滑，也避免了行人滑倒的安全隐患；出门时只需握住伞柄向上提取，即可顺利拿出雨伞，不会出现卡滞、勾连其他雨伞的情况。相较于传统的敞口雨伞桶，这种带分隔卡位的收纳装置，雨具存放的整齐度提升60%以上，拿取效率提升近一倍，同时大幅降低了日常清理维护的工作量，适配各类室内入口区域的雨具收纳需求。
