大跨度异形曲面体育场空间结构设计

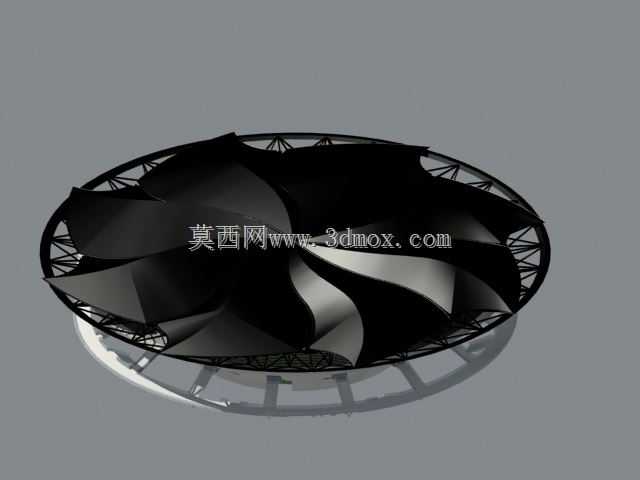

　　该体育场三维结构模型针对大型公共体育场馆的空间承载需求搭建，核心围绕大跨度无柱观演空间的实现逻辑展开，整体采用环形闭合的空间桁架体系作为主受力骨架，屋面采用连续渐变的异形曲面造型，兼顾结构受力合理性与建筑外观的视觉辨识度。从实际应用场景来看，这类结构主要服务于可容纳数万人的综合性体育赛事场地，需要同时满足田径、足球等常规赛事的场地净空要求，以及大型演出、群众集会等多功能使用场景的空间适配性，模型中完整还原了屋面围护结构与下部支撑桁架的连接节点，可直接用于结构受力验算、施工工序模拟以及建筑效果展示环节。

　　设计过程中优先考虑了大跨度结构的竖向荷载传递路径，主桁架沿环形场地径向布置，环向设置多道连续联系桁架形成整体受力体系，避免单榀桁架独立受力带来的变形过大问题；屋面曲面的起伏造型并非单纯的视觉设计，每一处曲面坡度都经过排水路径验算，确保降雨时屋面雨水可沿预设坡度流向环形天沟，不会出现局部积水增加结构荷载的情况。从安装边界来看，模型预留了下部支撑柱与上部桁架的连接接口，接口位置的坐标精度控制在毫米级，可直接对接下部混凝土看台结构的预埋构件定位，施工阶段可按照桁架分段吊装的逻辑拆分模型单元，每段桁架的重量、重心位置都可通过模型直接提取，匹配现场吊装设备的额定起重量与作业半径要求。

　　模型中对屋面围护板的搭接逻辑做了完整还原，每块异形面板的边界都与下部桁架的檩条位置一一对应，避免出现面板悬空、连接点不足的问题；考虑到户外使用的风荷载影响，曲面造型的边缘区域做了局部风压强化处理，对应位置的桁架杆件截面、节点连接强度都做了针对性提升，可抵御沿海地区常见的强台风工况下的结构变形。不同于常规规整建筑的结构设计，这类异形体育场的空间结构没有标准构件可以直接套用，建模过程中每一段杆件的长度、角度都随曲面造型动态调整，所有节点的连接方式都做了碰撞校验，避免现场安装时出现杆件干涉、螺栓无法穿入的问题。

　　从功能特性来看，该结构模型可直接导出不同视角的剖面图纸，用于指导现场施工的支模定位、桁架拼装精度校验，也可导入风洞模拟软件、结构受力分析软件做进一步的工况验算，验证不同荷载组合下的结构变形量是否在规范允许范围内。模型中完整保留了结构的内部检修通道预留位置，通道沿环向桁架布置，可直达屋面每一处维护节点，满足后期场馆运营阶段的屋面检修、设备更换需求；同时在屋面曲面的对应位置预留了照明设备、音响设备、大型显示屏的挂载接口，接口位置的桁架做了局部加强处理，可承载设备运行时的动荷载与静荷载，避免后期加装设备时破坏原有结构受力体系。
