台式计算机主机外壳结构设计方案

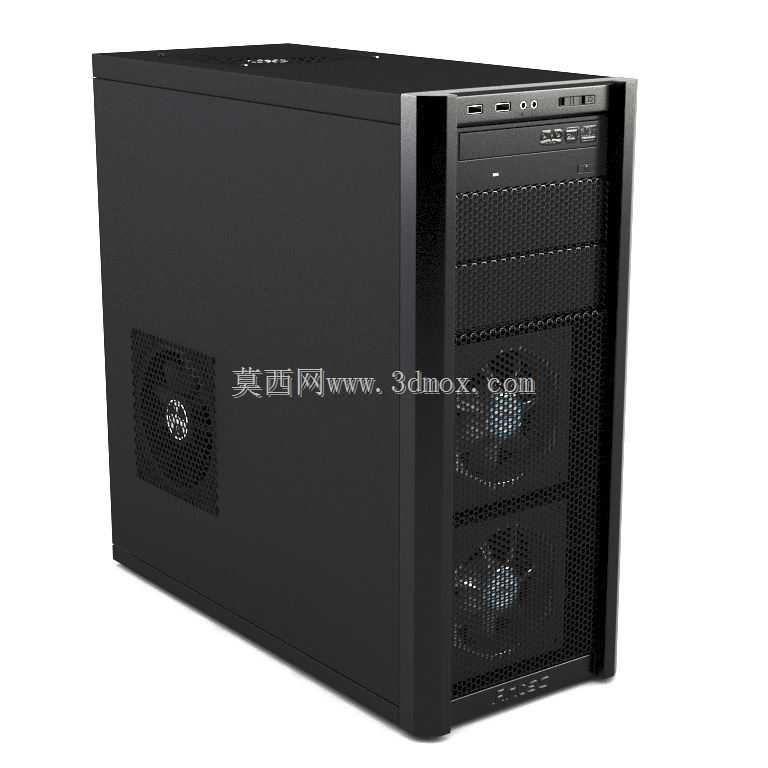

　　这款台式计算机主机外壳的结构设计，首先围绕桌面级计算设备的实际部署场景展开，日常可放置于办公桌面、工位下方或者家庭书房的置物台，适配常规办公、家用娱乐、轻度图形工作站等多场景的硬件承载需求，核心作用是为内部核心计算硬件提供物理防护，同时规整内部走线、构建稳定散热风道，隔绝内部硬件运行的电磁辐射向外扩散，也避免外部异物、泼溅液体直接接触带电硬件造成损坏。从结构功能特性来看，外壳主体采用0.8mm厚度的冷轧钢板弯折成型，前面板区域搭配ABS工程塑料注塑件做功能分区，前面板预留了2个USB2.0接口、2个USB3.0接口、3.5mm音频输入输出接口的安装位，同时配置了2个外置5.25英寸光驱位、4个内置3.5英寸机械硬盘安装位、2个2.

　　5英寸固态硬盘安装位，可满足常规用户的存储扩展需求。前面板下半区域采用大面积冲孔网设计，冲孔率达到65%以上，对应内部前置双120mm散热风扇的安装位，冷风可直接穿过冲孔网进入机箱内部，顺着内部硬件的排布方向形成前进后出的直通风道，可快速带走CPU、显卡、内存、存储设备运行产生的热量；机箱后部预留了标准ATX主板的IO挡板开孔、7个PCI-E扩展槽挡片位、1个120mm后置排风风扇位，同时预留了标准ATX电源的下置安装位，电源位设置了独立的进风冲孔网，可让电源直接从机箱底部吸入冷风完成自身散热，避免电源散热风道和机箱内部主风道互相干扰。机箱侧盖采用免工具拆卸的卡扣式设计，侧盖对应CPU散热区域预留了120/140mm风扇的安装位，

　　可辅助CPU区域散热，同时侧盖边缘做了卷边处理，避免安装维护时划伤操作人员手部。从设计思路层面，这款外壳优先考虑硬件兼容性与安装维护的便捷性，内部主板安装位可兼容ATX、M-ATX、ITX三种主流规格的主板，CPU散热器限高达到165mm，可兼容绝大多数塔式风冷散热器，显卡安装位最长支持320mm长度的独立显卡，可覆盖消费级到入门专业级显卡的安装需求；内部走线区域预留了20mm宽度的背线空间，主板托盘上开有多个走线孔，配合扎带固定位可让电源线材从背部规整排布，避免线材杂乱阻挡风道、影响内部空气流通。机箱底部四个角设置了高度15mm的防滑橡胶脚垫，可垫高机箱让底部电源进风位保持通畅，同时脚垫的阻尼特性可避免机箱放置时出现滑动，

　　也能缓冲内部风扇运行产生的轻微震动，降低共振带来的运行噪音。安装边界方面，机箱整体外形尺寸为宽210mm、高450mm、深480mm，放置时需要预留至少50mm的后部空间，用于电源线材、视频线材、网线等外接线缆的弯折排布，同时前部需要预留100mm以上的空间保证进风通畅，避免紧贴墙面或者柜体导致进风受阻、散热效率下降。机箱顶部设置了电源按键、重启按键、硬盘指示灯与电源指示灯，按键采用长行程微动开关，按压手感清晰，指示灯采用柔光LED，不会产生刺眼的光污染；顶部还预留了一个提手结构，最大可承受15kg的拉力，方便用户短距离搬运主机时握持。外壳所有钣金拼接处均采用点焊加折边咬合的工艺，拼接缝隙控制在0.3mm以内，整体结构刚性充足，单侧受力时形变量不超过1mm，可避免长期使用后出现结构变形、侧板贴合不严的问题；所有与硬件接触的安装位均做了翻边处理，没有尖锐毛刺，安装主板、硬盘、电源等部件时不会划伤硬件的PCB板或者线材绝缘层。前面板的光驱位、硬盘位均采用免工具卡扣设计，用户不需要额外螺丝刀即可完成存储设备、光驱的安装拆卸，降低日常硬件升级维护的操作门槛。机箱后部的PCI-E挡片采用可重复拆卸的设计，用户安装独立显卡、扩展卡时可拆下对应挡片，拆下的挡片可重复安装固定，避免一次性挡片拆除后留下空隙导致灰尘、蚊虫进入机箱内部。
