台式计算机金属机箱外壳结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:394269
  • 台式计算机金属机箱外壳结构设计
  • 台式计算机金属机箱外壳结构设计
  • 台式计算机金属机箱外壳结构设计

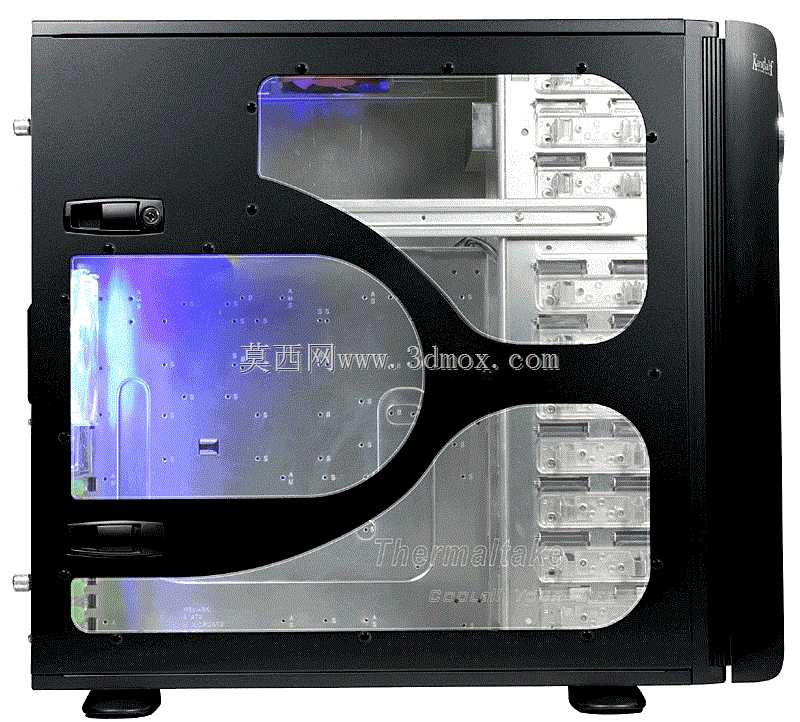

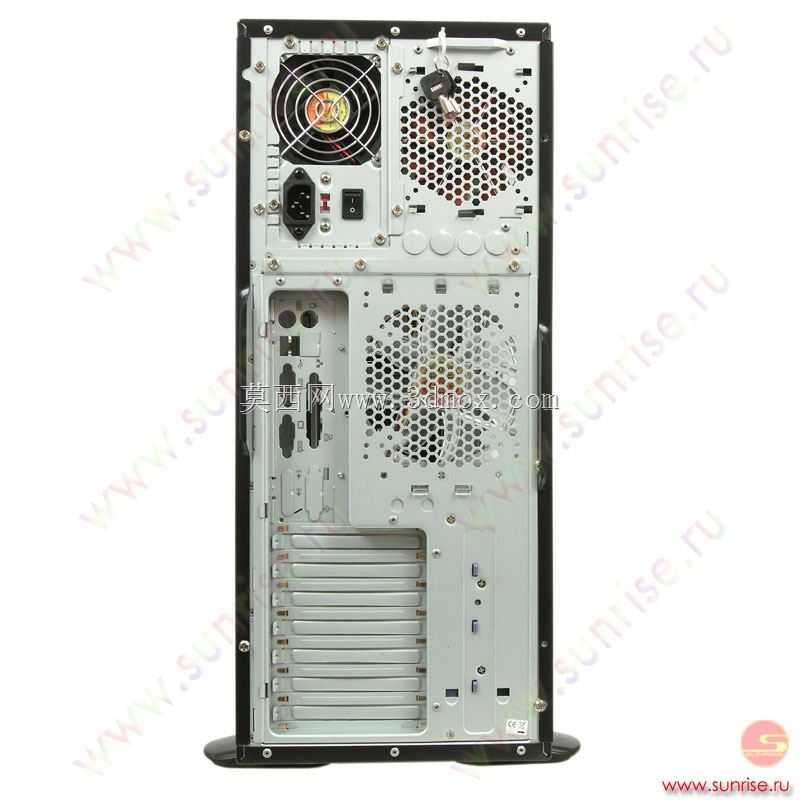

  这款台式计算机金属外壳是面向标准ATX主板装机场景设计的承载防护结构,日常应用覆盖商用办公台式机组装、家用DIY装机、工业控制计算机柜体配套等多个场景,作为计算机硬件的核心承载构件,其核心作用是为内部主板、电源、存储设备、散热组件、扩展板卡提供稳定的安装支撑,同时隔绝外部灰尘、磕碰、电磁干扰对内部精密电子元件的影响,也能通过自身结构引导内部气流走向,保障硬件长时间稳定运行。从结构设计思路来看,整体采用1.2mm厚度的SECC电解镀锌钢板作为主体基材,兼顾结构刚性与轻量化需求,背板区域预留的安装位完全匹配标准ATX电源的固定孔距,电源安装位旁侧设置的独立散热风扇位,可适配120mm规格的轴流风扇,直接对应电源与主板供电区域的散热需求,

  风扇位外侧的六边形蜂窝冲孔网,在保证通风量的前提下,能阻挡大尺寸杂物进入机箱内部,同时冲孔的翻边结构做了钝化处理,避免装机过程中划伤操作人员手部。背板下半部分的IO挡片区域采用可拆换的冲压缺口设计,能够适配不同品牌主板自带的后置IO接口布局,用户装机时可根据主板实际接口配置替换对应挡片,无需对壳体进行二次裁切。IO区域下方的多组横向扩展槽位,对应PCIe扩展卡的安装固定需求,槽位的挡片采用可掰断的连体冲压结构,单槽挡片通过螺丝与壳体框架锁紧,安装独立显卡、采集卡、扩展网卡等板卡时,可根据实际占用槽位数量拆除对应挡片,保障板卡安装的贴合度。壳体侧边的主板固定铜柱位,严格遵循ATX主板的孔位标准排布,每个固定位都做了内凹的沉台设计,

  铜柱拧紧后不会突出壳体平面,避免主板安装后出现背面电路接触壳体导致短路的问题。从安装边界尺寸来看,整体壳体高度适配标准立式机箱的放置需求,宽度预留了160mm的CPU散热器安装空间,能够兼容绝大多数塔式风冷散热器,长度方向预留了320mm的显卡安装空间,可满足中高端独立显卡的安装需求,壳体底部的四个支撑脚垫采用凸起的冲压结构搭配橡胶防滑垫,既能够抬升壳体底部与放置台面的间距,形成底部进风的气流通道,也能避免壳体直接接触台面出现滑动、刮蹭漆面的问题。壳体前侧的按键与接口安装位,预留了电源开关、重启按键、USB接口、音频接口的固定卡扣位,安装前置面板模块时无需额外打胶固定,通过卡扣结构即可实现快速装配,提升整机组装的效率。

  壳体的拼接边缘全部采用折边咬合加点焊的连接工艺,折边宽度控制在8mm,既能够提升壳体整体的抗形变能力,也能避免拼接处出现锋利的毛边,所有焊点都做了打磨平处理,表面喷涂哑光黑的防静电涂层,涂层厚度控制在60μm,能够有效释放内部硬件积累的静电,避免静电击穿电子元件。在散热气流的设计上,除了背板的风扇位,壳体侧板对应CPU、显卡区域也预留了通风冲孔位置,能够形成前进后出、下进上出的合理风道,减少内部散热死角,避免硬件长时间高负载运行时出现积热问题。壳体的侧盖采用滑轨式抽拉结构,侧盖边缘设置的定位卡扣与主体框架的卡槽配合,拧紧两颗固定螺丝即可完成侧盖的锁紧,日常维护硬件时拆卸十分便捷,无需借助复杂工具。
