公制外螺纹全规格螺钉标准件三维数模

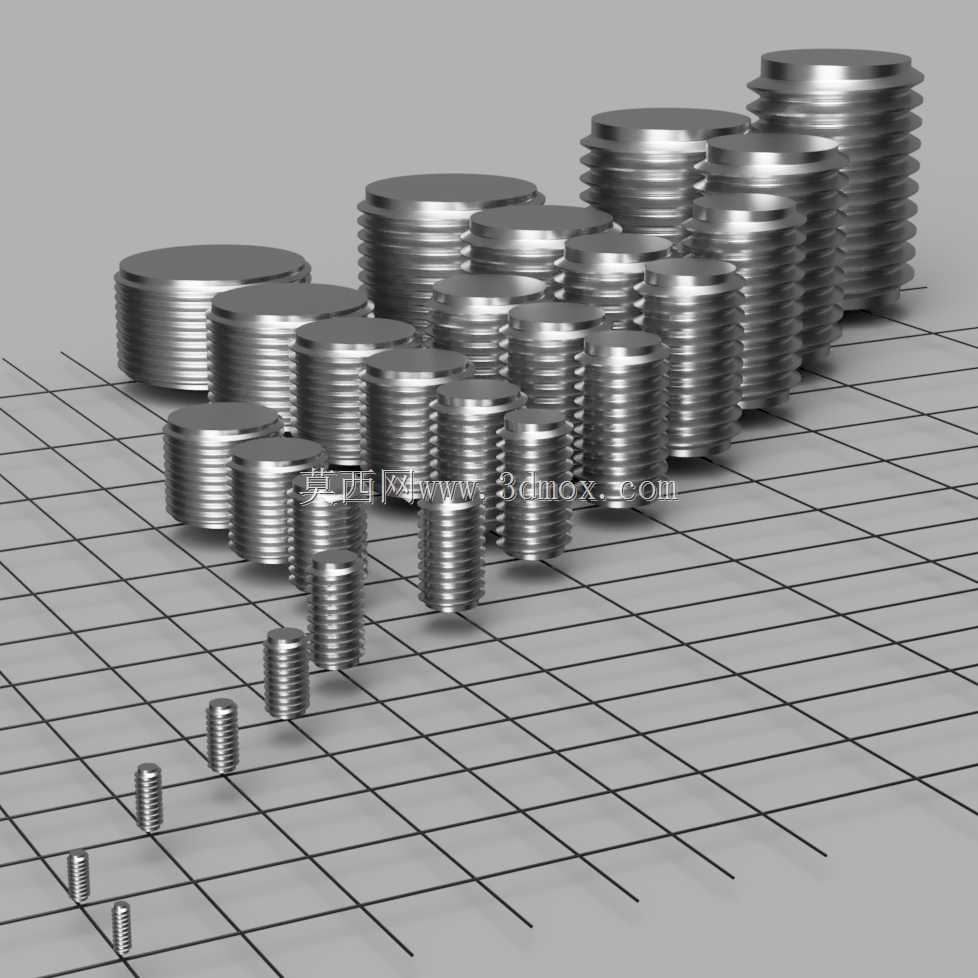

　　这套公制螺纹紧固件数模覆盖M1到M20全系列规格，是机械结构设计中最常用的连接类标准件集合，日常做设备结构设计时，不管是小型电子设备的壳体锁附，还是中型工业设备的机架拼接、零部件紧固，都能从这套数模里找到对应规格的模型直接调用，不用每次从零开始建模，能大幅缩短结构设计阶段的标准件选型与建模周期。做结构设计的人都清楚，螺纹连接是可拆卸连接结构里应用最广的形式，这套螺钉模型严格遵循公制普通螺纹的基本牙型规范建模，螺纹牙型角、螺距、大径小径的参数都和现行紧固件国家标准完全匹配，导入装配体后不会出现螺纹配合错位、干涉的问题，做装配仿真、干涉检查的时候能直接反映真实的装配状态，不用后期反复修正模型参数。从设计逻辑上来说，

　　这套全系列排布的螺钉模型，是按照螺纹公称直径从小到大依次排布的，不同规格的螺钉头部尺寸、螺杆长度比例都符合常规商用螺钉的尺寸规范，不管是做盘头、沉头还是圆柱头形式的选型参考，都能直接对应实际采购的成品尺寸，不会出现数模尺寸和市售标准件不匹配，导致后期生产装配时出现锁附干涉、头部突出超出安装边界的问题。在实际设备装配场景里，不同公称直径的螺钉对应不同的锁紧力需求，M1到M3的小规格螺钉多用于仪器仪表、消费电子类的轻薄零部件连接，安装时需要控制锁紧扭矩避免滑牙；M4到M10的中等规格螺钉是通用工业设备里最常用的，覆盖钣金机架、塑料壳体、金属传动部件的绝大多数连接场景，安装时需要匹配对应规格的平垫、弹垫来防松；

　　M12到M20的大规格螺钉则多用于重载设备的结构连接，比如设备底座固定、重型传动部件的锁紧，这类大规格螺钉的安装边界需要预留足够的扳手操作空间，这套数模的外形尺寸完全贴合实物，在做三维布局的时候就能提前预留出对应的安装操作空间，避免后期装配时出现工具无法操作的问题。很多刚入行的结构工程师做设计时，经常会忽略螺钉安装的边界预留，要么是螺钉长度选得过长穿透被连接件，要么是头部沉孔深度不够导致突出安装面，要么是螺钉排布间距过近导致电批或者扳手无法伸入操作，用这套标准数模做装配的时候，能直接在三维环境里模拟安装状态，核对螺杆旋合长度是否满足连接强度要求——一般钢制被连接件的螺纹旋合长度要达到1倍到1.5倍公称直径，

　　铸铁或者有色金属件的旋合长度要适当加长，数模里不同规格的螺纹段长度都符合常规设计规范，选型时可以直接根据被连接件的总厚度选择对应长度的螺钉，不用反复核对螺纹参数。另外这套模型的螺纹部分做了精准的几何特征还原，不是简单的贴图示意，做工程图导出的时候可以直接生成正确的螺纹标注，做有限元分析的时候也能准确反映螺纹啮合处的应力分布状态，不用再额外简化或者修正模型几何。在做模块化设备设计时，不同模块之间的连接螺钉规格尽量统一是行业内的通用设计准则，这套全系列的螺钉模型可以方便工程师在设计阶段就尽量统一同个模块甚至整台设备的螺钉规格，减少后期装配时的工具更换频率，降低生产现场的物料管理难度。比如做小型自动化设备的钣金护罩设计时，统一用M5的盘头螺钉锁附，装配工人只需要对应规格的电批头就能完成全部护罩的安装，不用频繁更换批头，能有效提升装配效率。还有在做维修性设计的时候，外露的螺钉要尽量选同一规格，方便后期设备维护时的拆装，不用准备多套拆装工具。这套数模把不同规格的螺钉按公称直径梯度排布，也方便工程师在设计时快速对比不同规格螺钉的外形尺寸，根据安装空间的大小选择最合适的规格，比如安装空间狭窄的位置就选小规格螺钉，重载受力位置选大规格螺钉，不用反复查机械手册核对尺寸参数。另外在做3D装配工艺文件制作的时候，直接调用这套螺钉模型就能生成直观的装配示意，指导现场工人正确选用对应规格的螺钉完成装配，避免出现错装、漏装的问题。
