三角槽头手拧外螺纹密封堵头结构设计

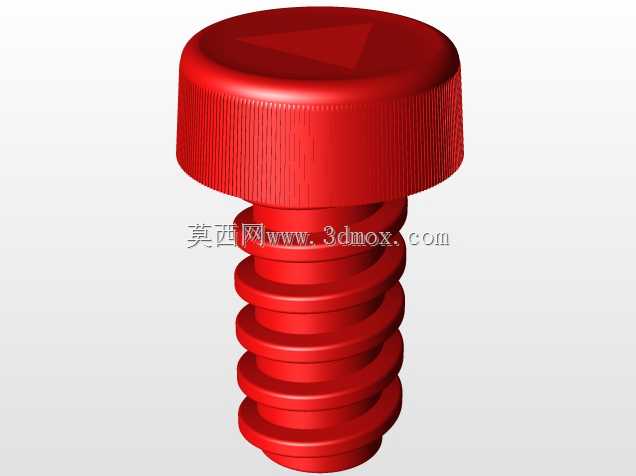

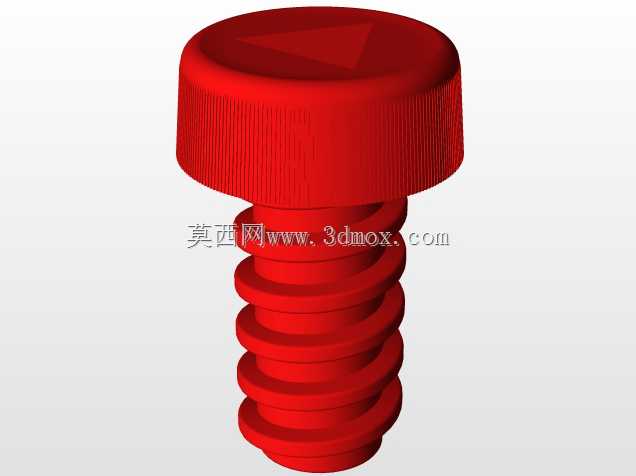

　　在液压阀块、小型气动元件、注塑模具水路、小型动力单元腔体的日常维护与装配场景中，这类带滚花大头部的三角槽螺纹堵头是非常高频使用的密封紧固件，和普通外六角堵头、内六角螺塞不同，它的设计初衷就是兼顾无工具快速手拧预紧与工具辅助最终锁紧两种操作需求，在需要频繁拆装的检修口、排气孔、工艺孔封堵场景下，能大幅降低操作门槛，减少对专用扳手的依赖。从结构设计逻辑来看，这款堵头采用大直径盘式头部设计，头部直径明显大于螺纹段外径，一方面增大了手拧时的受力接触面积，手指捏持旋转时的摩擦力矩足够完成预紧动作，头部侧壁加工的直纹滚花结构，进一步提升了带油污、带少量润滑脂操作时的防滑性能，即便手上沾有液压油或者切削液，也能稳定施力完成初步拧紧，

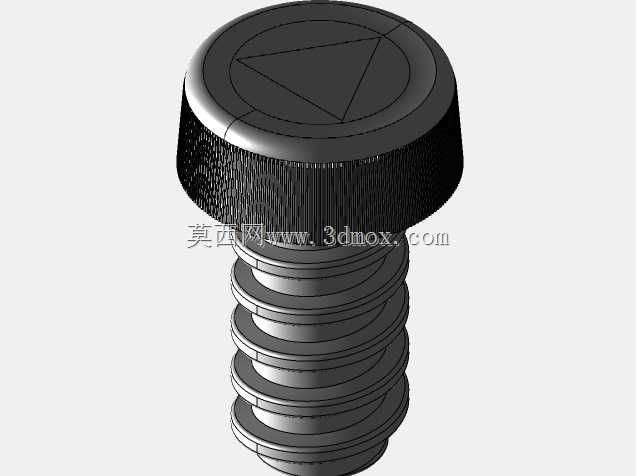

　　不会出现打滑脱手的情况。头部顶面加工的三角凹槽，是为工具辅助锁紧预留的受力结构，和常见的一字槽、十字槽、内六角槽相比，三角槽的受力边更厚，在承受较大拧紧力矩时不容易出现槽口崩边、滑牙的问题，适配专门的三角扳手即可完成最终的定扭矩锁紧，满足高压腔体的密封压力要求，同时三角槽的非通用槽型，也能在一定程度上避免非专业人员随意拆卸造成的密封失效、介质泄漏问题。螺纹段采用标准公制外螺纹设计，牙型角60度，螺纹收尾处做了平滑过渡倒角，既可以在旋入过程中自动导正，避免出现歪牙、错牙的情况，也能减少螺纹入口处的应力集中，提升反复拆装后的螺纹耐用度。头部下端面与螺纹轴线保持严格的垂直度要求，这个端面是密封面，装配时配合紫铜垫片或者O型密封圈，

　　就能实现端面静密封，相比螺纹密封的形式，端面密封的可靠性更高，对螺纹加工精度的容错率更好，反复拆装后只要更换密封件就能恢复密封性能，不需要重新加工螺纹或者涂抹密封胶，维护成本更低。从安装边界来看，这类堵头的安装空间要求很低，因为头部是圆盘形，不需要像外六角堵头那样预留扳手的摆动空间，只要预留出手指捏持的操作空间，或者三角扳手的插入空间即可，在布局紧凑的集成阀块、小型液压站内部，能有效节省安装空间，提升元件的集成度。实际选型应用中，需要根据封堵腔体的工作压力、介质类型匹配对应的螺纹规格与密封件材质，比如封堵液压油腔体时选用丁腈橡胶密封件，封堵高温水路时选用氟橡胶密封件，手拧预紧的力矩一般能达到0.5-1N·m，配合三角扳手锁紧后，能承受10MPa以上的静压力，完全满足常规中低压液压、气动系统的封堵需求。建模过程中，滚花结构采用阵列特征实现，保证滚花齿的均匀分布，三角槽采用拉伸切除工艺完成，螺纹段如果是用于装配干涉检查，可以采用装饰螺纹线简化建模，如果是用于加工仿真或者3D打印样件，则需要绘制真实的螺旋扫描牙型，头部与螺杆的衔接处做了R0.5的圆角过渡，避免热处理或者受力时出现应力断裂的问题。这类堵头在实际生产中一般采用碳钢镀锌或者304不锈钢材质加工，碳钢材质适用于常规的工业设备场景，成本更低强度更高，不锈钢材质则适用于有防腐蚀要求的食品设备、化工设备、户外设备场景，抗锈蚀能力更强。和普通的内六角螺塞相比，它的手拧操作优势在调试阶段非常明显，

　　比如设备初次调试时需要反复打开排气孔排空气，不需要每次都找内六角扳手，直接用手就能拧开拧紧，能大幅提升调试效率，在设备后期的日常维护中，操作人员不需要携带专用工具就能完成常规的排气、放油、检查操作，降低了维护的工具要求。需要注意的是，这类堵头不适合用于超高压（32MPa以上）的腔体封堵，因为大直径头部在超高压下会承受更大的轴向推力，对螺纹的强度要求更高，超高压场景还是需要选用高强度的内六角锥面密封堵头。在三维装配设计时，需要预留头部的轴向安装空间，头部下端面距离安装基体表面的间隙要控制在0.1-0.2mm以内，保证密封件能被均匀压缩，压缩量控制在密封件厚度的15%-25%之间，压缩量过小会出现密封泄漏，压缩量过大则会导致密封件永久变形失效，缩短使用寿命。
