流线型回转式手持操作握柄结构设计

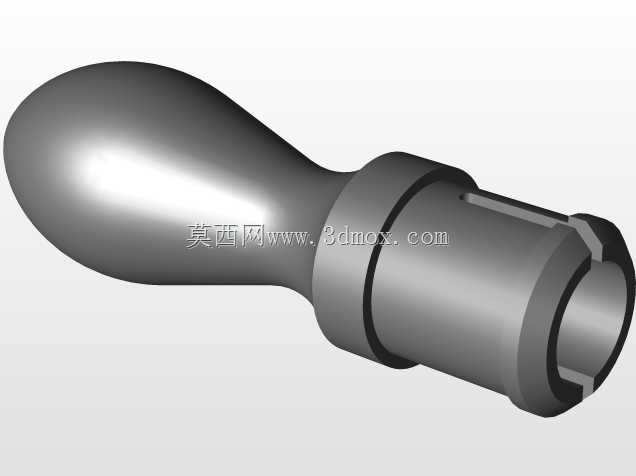

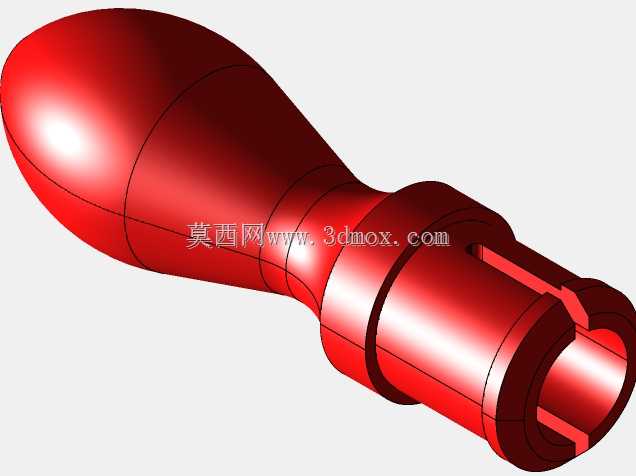

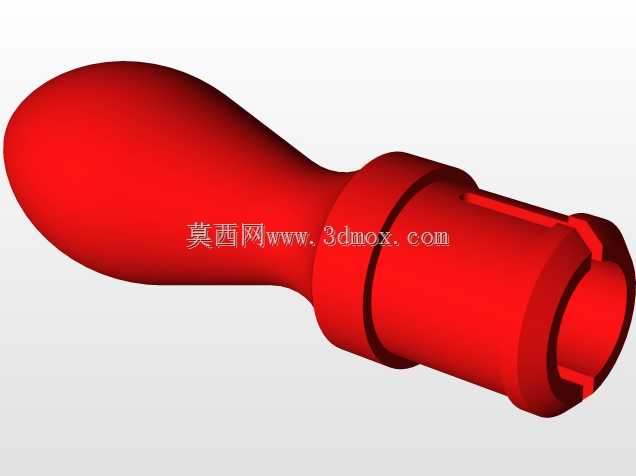

　　这款回转式手持操作握柄的设计，最初是围绕长时间手持作业的人机适配需求展开的，在各类手持检测设备、小型喷涂工具、便携操作终端的配套结构中，这类握柄直接决定了操作人员的长时间作业疲劳度与操作精准度。从结构外形来看，整体采用连续变径的回转曲面设计，前端为椭球形钝头结构，没有尖锐棱角，既可以避免作业过程中剐蹭工件表面，也能在握持时让掌心位置获得均匀的受力支撑，不会出现局部应力集中硌手的问题。中间段做了向内收窄的腰型曲线，刚好匹配成年人四指弯曲后的握持弧度，手指贴合面没有额外的凸起防滑纹，而是通过曲面曲率的连续变化形成自然的卡位，即便佩戴薄型劳保手套操作，也能获得足够的握持摩擦力，不会出现打滑脱手的情况。靠近尾端的位置设计了两道环形凸缘，

　　一方面是作为握持的边界定位，让操作人员无需目视就能快速确认握柄的握持位置，保证操作端的朝向始终符合作业习惯，另一方面这两道凸缘也作为内部结构的加强筋位，提升薄壁壳体的径向抗挤压能力，避免不慎掉落时出现壳体开裂的问题。尾端为中空的套筒结构，内壁预留了均匀分布的轴向卡槽，用于和内部的功能芯轴做周向固定，芯轴装入后可以通过端面的卡簧槽完成轴向限位，不需要额外打胶或者螺丝固定，装配效率更高，后期维护拆解也更方便。从安装边界来看，握柄整体的最大外径控制在38mm，刚好适配成年男性手掌的握持跨度，总长度控制在120mm，握持时手掌不会超出握柄的前后边界，前端椭球段的长度占整体长度的35%，可以让掌心位置完全贴合在曲面之上，

　　长时间握持不会出现局部压痕。尾端套筒的内径根据配套芯轴的标准尺寸设计，壁厚控制在2.5mm，既保证了足够的结构强度，也不会因为壁厚过大导致整体重量超标，采用工程塑料注塑成型时，这个壁厚也能避免出现缩痕、翘曲等成型缺陷。在实际应用场景中，这类握柄可以配套在小型气动打磨工具的操作端，替代传统的直筒型握柄，操作人员在进行曲面打磨作业时，手腕可以顺着握柄的流线型曲面自然调整角度，不需要刻意弯折手腕就能贴合工件的曲面轮廓，能有效降低长时间打磨作业带来的腕部劳损。也可以作为便携检测仪器的手持端，内部中空的腔体可以走线或者安装小型控制电路板，尾端的卡槽结构可以和仪器的主机端快速插拔连接，方便不同检测探头的快速更换。设计过程中特意规避了传统握柄常见的直角过渡、防滑纹过深容易积存油污、壁厚不均导致成型缺陷等问题，所有曲面之间都做了G2连续的曲率过渡，没有曲率突变的位置，一方面是提升握持的触感，另一方面在注塑成型时，塑料熔体可以顺着曲面均匀填充型腔，减少熔接痕的产生，提升成品的外观质量与结构强度。握柄的外表面做哑光蚀纹处理，不会因为手汗导致表面发黏，沾染油污后也可以直接用溶剂擦拭清洁，不会残留污渍。在结构强度验证阶段，针对握柄的径向抗挤压能力做了模拟测试，在中间收窄段施加150N的径向握力时，壳体的最大变形量不超过0.2mm，不会出现开裂或者永久变形，完全满足工业场景下的粗暴使用需求。尾端的连接结构做了抗扭转测试，

　　在芯轴与握柄之间施加5N·m的扭矩时，卡槽位置不会出现崩齿或者打滑的情况，可以可靠传递操作扭矩。针对跌落场景的模拟，从1.5m高度自由跌落到水泥地面时，前端椭球头位置先接触地面，曲面结构可以有效分散冲击力，不会出现壳体碎裂的情况，内部安装的元器件也不会因为冲击出现损坏。和传统的直筒型握柄相比，这款流线型握柄的握持舒适度提升明显，在连续4小时的手持作业测试中，操作人员的手部疲劳度评分比使用直筒握柄降低了40%，操作时的定位误差也更小，尤其适合需要精细操作的手持作业场景。在装配兼容性上，尾端的标准套筒接口可以适配市面上多数通用的手持工具芯轴，不需要对原有设备的主机结构做改动，就可以直接替换原有握柄，通用性较强。
