MONOFLO卧式离心泵带隔振底座结构

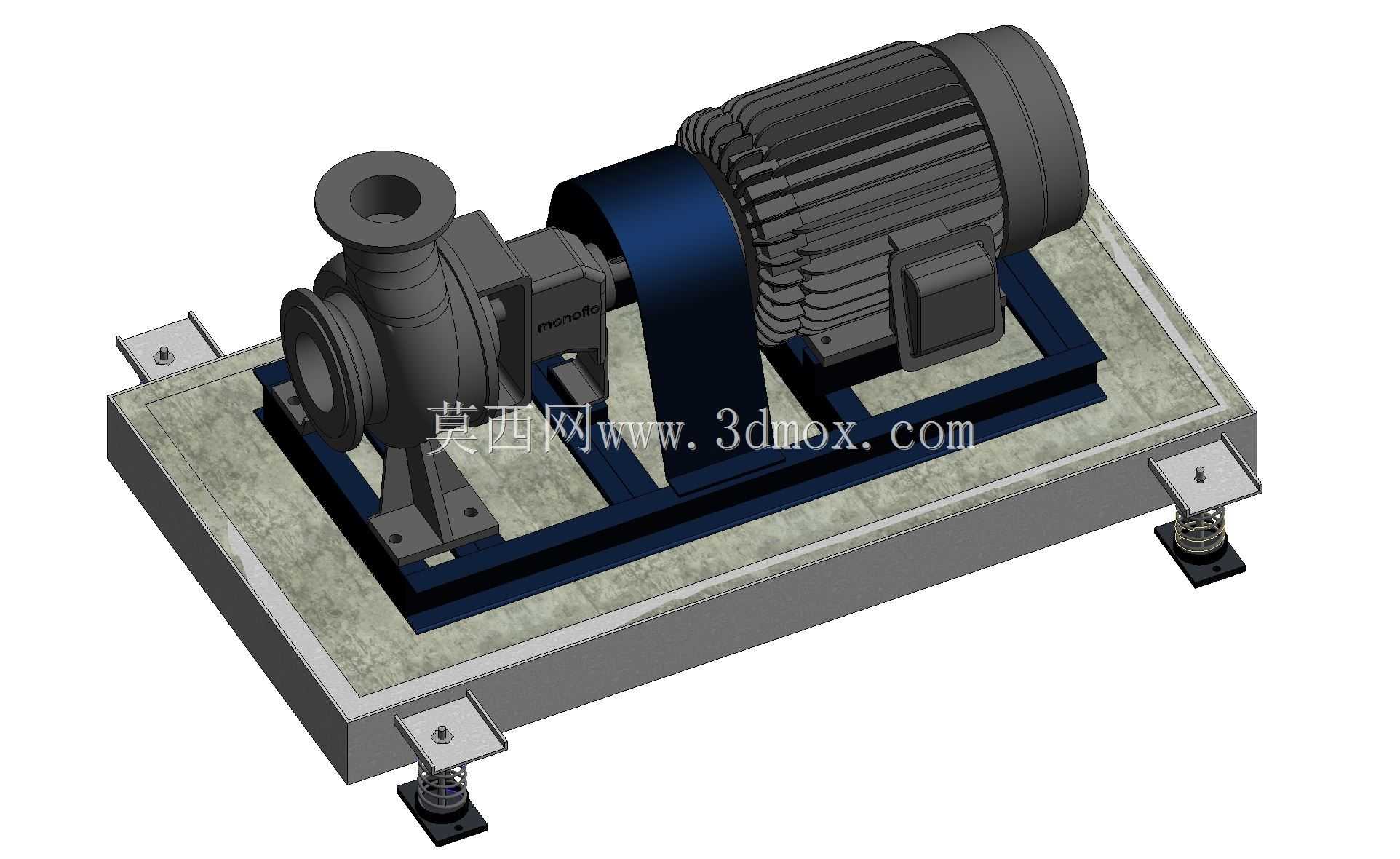

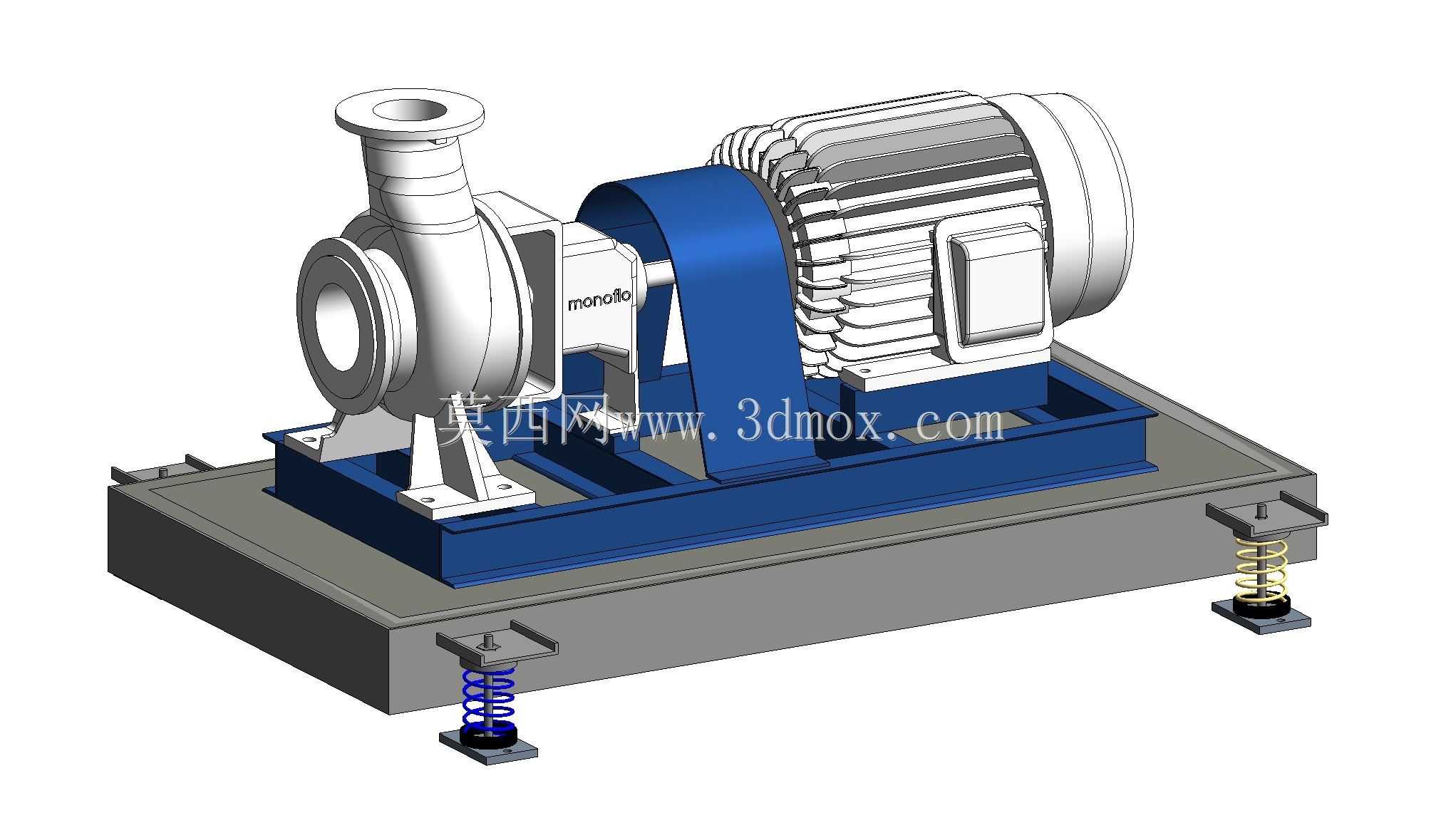

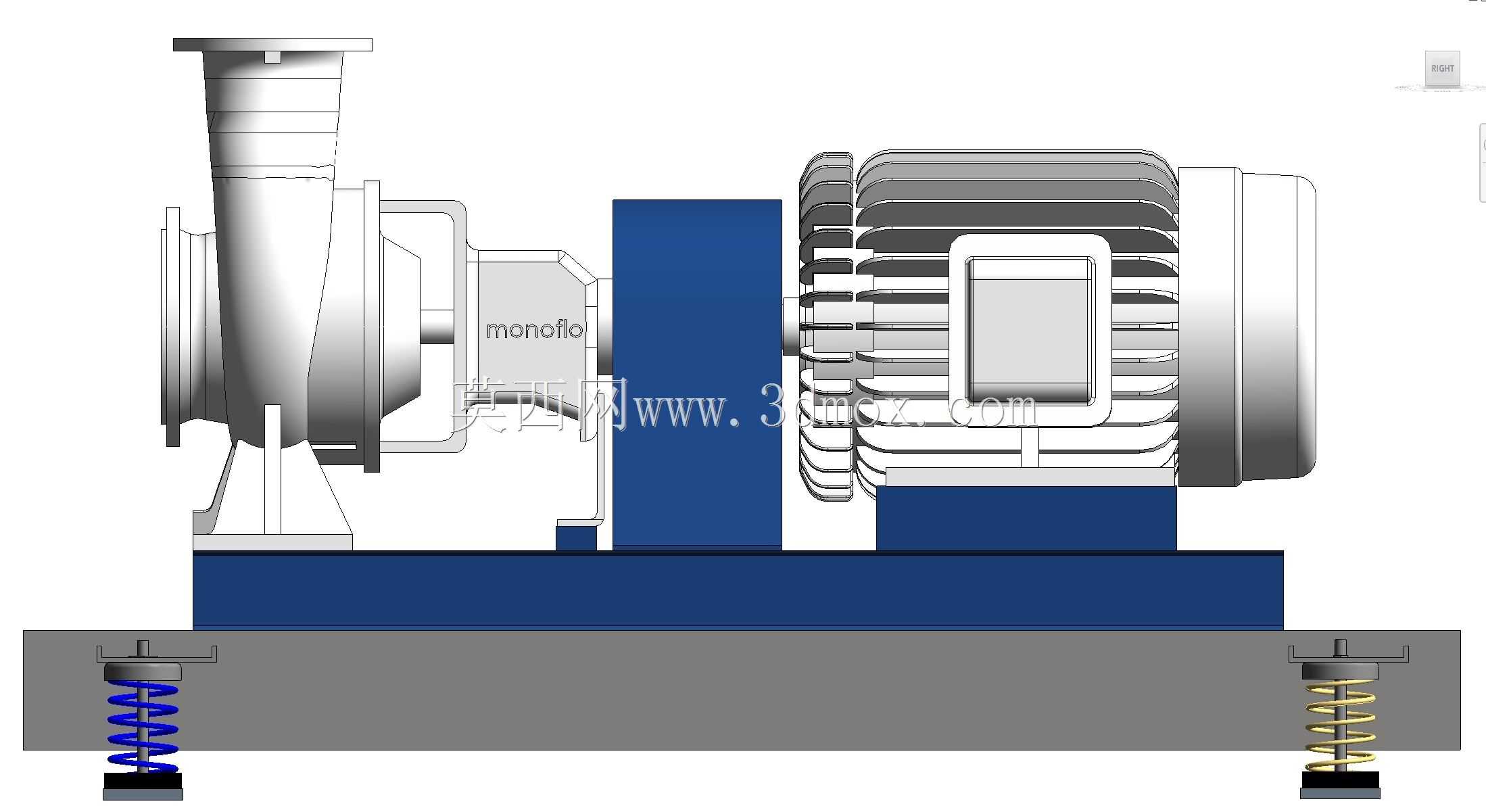

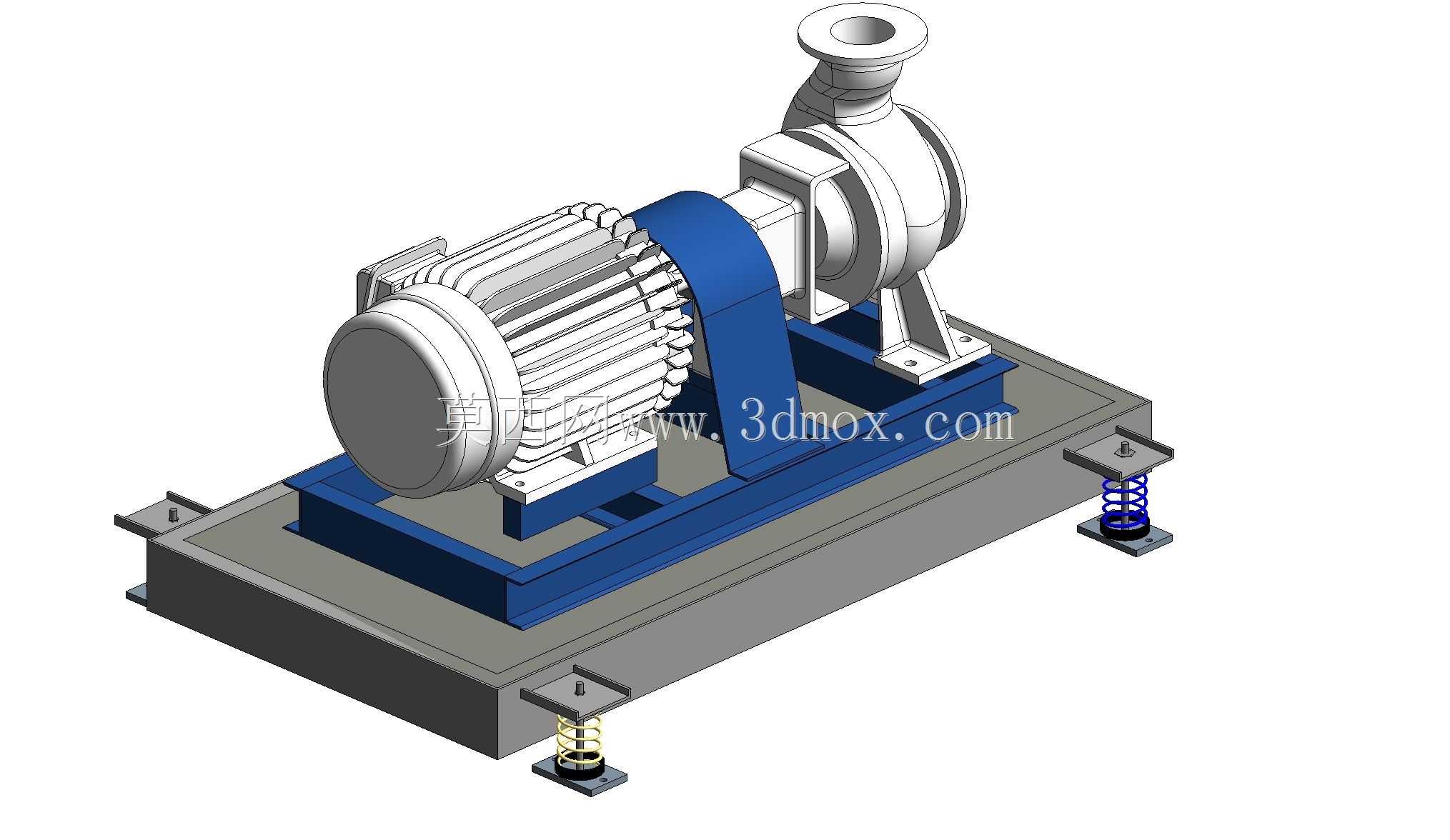

　　这款卧式单级离心泵的三维结构，核心面向建筑给排水、暖通空调循环、工业冷却水输送等场景的BIM建模与设备选型配套需求，泵体与驱动电机采用共底座集成设计，底座下方配置弹簧隔振器，可有效阻断泵组运行时的振动向建筑结构传递，适配对振动控制有明确要求的商用建筑、数据中心、精密生产车间等安装场景。泵体采用端吸式结构设计，进口为轴向水平接入、出口为垂直向上的法兰连接形式，这种流道布局能让流体进入叶轮时流态更平稳，减少水力损失，同时方便现场管道的排布与接驳，泵壳的蜗壳型线经过参数化拟合，匹配叶轮的水力设计参数，可在额定工况点保持较高的运行效率，降低长期运行的能耗。驱动端采用标准三相异步电机直联传动，省去了中间联轴器的传动损耗，

　　也减少了日常维护的点位，泵与电机的连接部位设置了防护护罩，避免运行过程中异物卷入转动部件，同时满足现场的安全防护规范要求。泵组底座采用型钢焊接框架结构，上方设置有惯性配重块，通过增加底座整体质量的方式，降低泵组运行时的重心偏移，配合底部的弹簧隔振器，可将泵组运行的振动传递率控制在规范允许范围内，隔振器的选型匹配泵组总重量，其中泵侧额定承载1000kg、电机侧额定承载500kg，每个隔振器都配有上下安装固定板，方便现场与基础地面、泵组底座的螺栓固定，安装时不需要额外做复杂的二次灌浆找平，可大幅缩短现场安装的周期。从安装边界来看，泵组的进出口法兰尺寸、底座安装孔位间距、整机的长宽高轮廓都做了参数化定义，在进行管线综合排布时，

　　可以直接调用模型进行碰撞检查，提前规避管道与结构梁、其他机电管线的干涉问题，模型中泵体与电机的连接、隔振器与底座的配合都按照实际装配关系做了约束，可直接用于生成设备材料表、指导现场的预制加工与安装施工。在实际工程应用中，这类带隔振底座的端吸离心泵常被用于冷冻水循环、冷却水循环、生活供水增压、轻度腐蚀性流体输送等工况，设计时充分考虑了日常维护的便利性，泵体的密封部位、轴承部位都预留了足够的操作空间，不需要拆卸进出口管道即可完成机械密封、轴承的更换作业，电机的接线盒位置也做了标准化设置，方便现场电气接线操作。泵体的过流部件采用标准水力模型设计，叶轮为闭式结构，适配清洁无大颗粒杂质的流体输送场景，泵壳上预留了排气、泄水的接口位置，

　　方便首次开机时的排气操作以及冬季停机时的残液泄放，避免冻裂泵体。整个模型的结构拆分完全按照实际加工装配的逻辑划分，泵壳、叶轮、泵轴、电机定子转子、底座框架、隔振弹簧、安装地脚等部件都为独立可编辑的结构，设计人员可以根据实际项目的参数需求，调整进出口口径、电机功率、隔振器刚度等参数，快速生成适配不同工况的泵组模型，不需要从零开始建模，大幅提升机电BIM建模的效率，也能保证模型参数与实际设备参数的一致性，避免后期施工时出现模型与实物不符的问题。
