双铰耳带安装底座金属支撑结构

　　这类带双铰耳的一体式安装底座，在工业现场的重载铰接支撑场景里应用十分广泛，小到自动化产线的摆臂支撑点位，大到工程机械的连杆铰接基座，都能看到同结构逻辑的零件身影。从实际使用场景来看，这类零件主要承担两个核心作用：一是作为固定端基座，通过底部的安装孔将整个铰接结构牢牢锁死在设备机架或者安装平台上，承受来自上方铰接部件传递的径向载荷、交变摆动力矩，避免铰接点位出现位移窜动；二是通过上方的双铰耳结构，与带单铰耳的活动杆件配合，穿入铰接销轴后形成可绕固定轴摆动的转动副，为活动部件提供稳定的回转支撑边界。

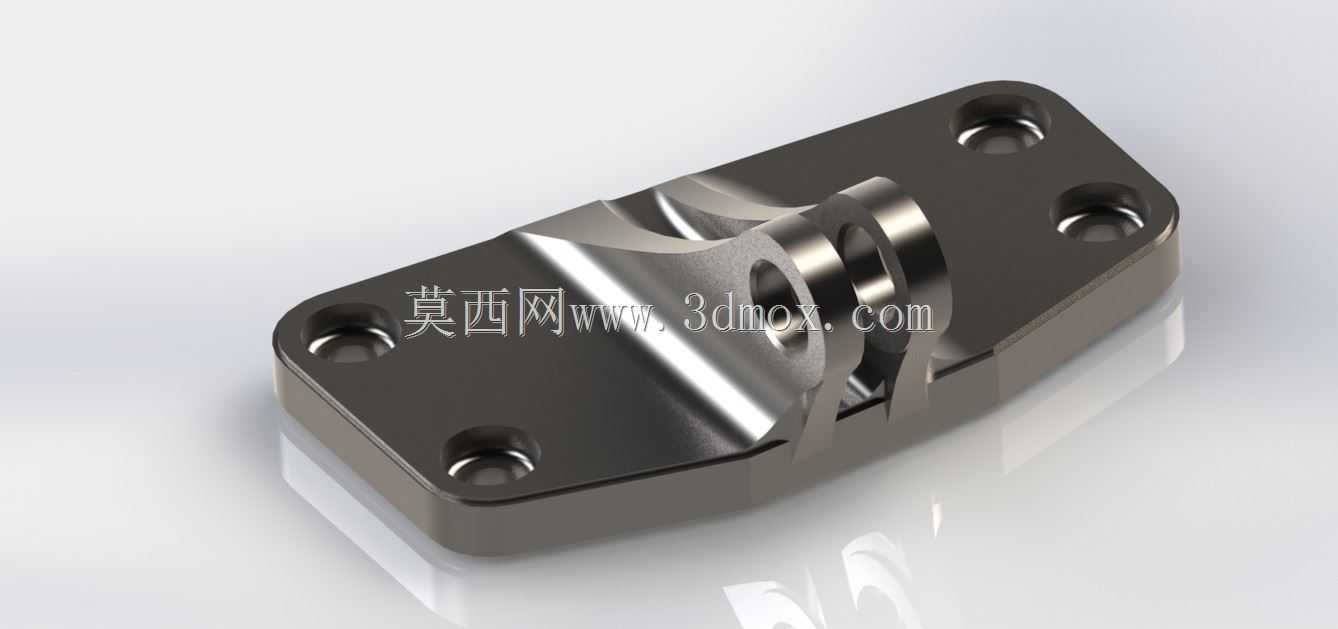

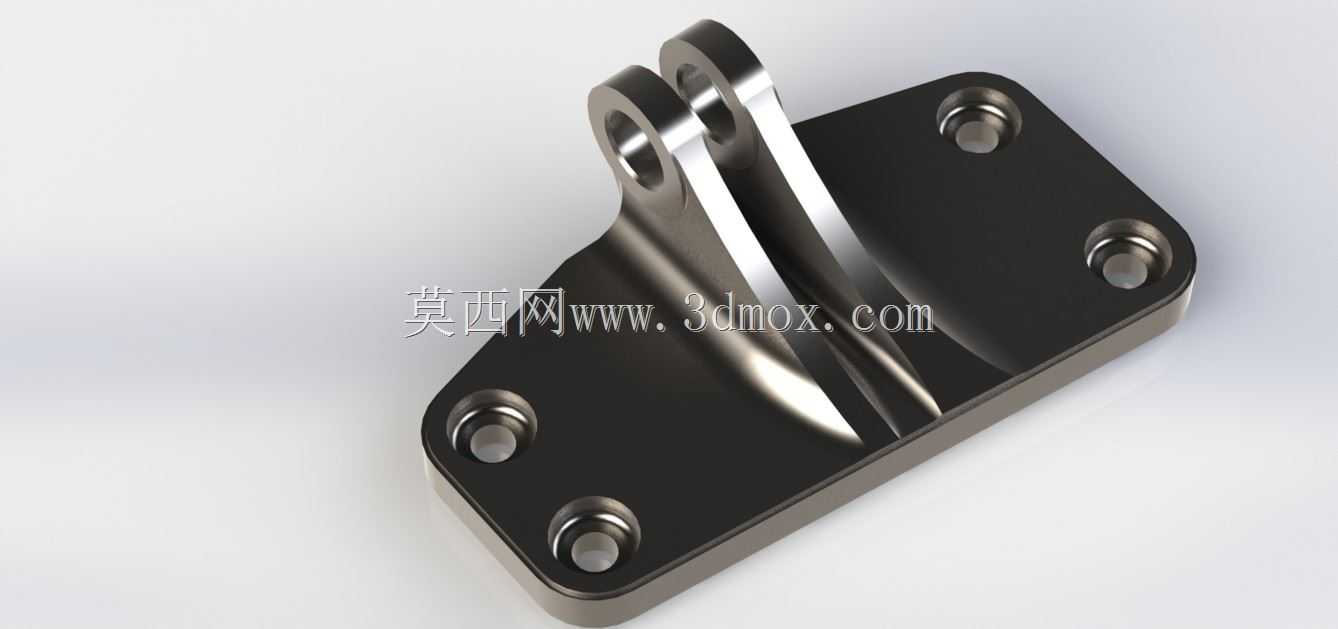

　　从结构设计思路来看，这款零件采用一体式铣削成型的结构逻辑，底部为带四个沉头安装孔的矩形安装法兰，法兰边缘做了小圆弧过渡处理，既可以减少安装时的边角磕碰，也能避免应力集中导致的法兰根部开裂。法兰上的四个安装孔采用对称排布设计，孔位间距经过严格的公差匹配，能够适配市面上主流规格的内六角安装螺栓，沉孔深度刚好可以将螺栓头完全埋入法兰平面内，不会出现螺栓头突出法兰底面导致安装不平整的问题，同时沉孔的倒角设计也能引导螺栓顺利穿入，降低现场安装的对位难度。

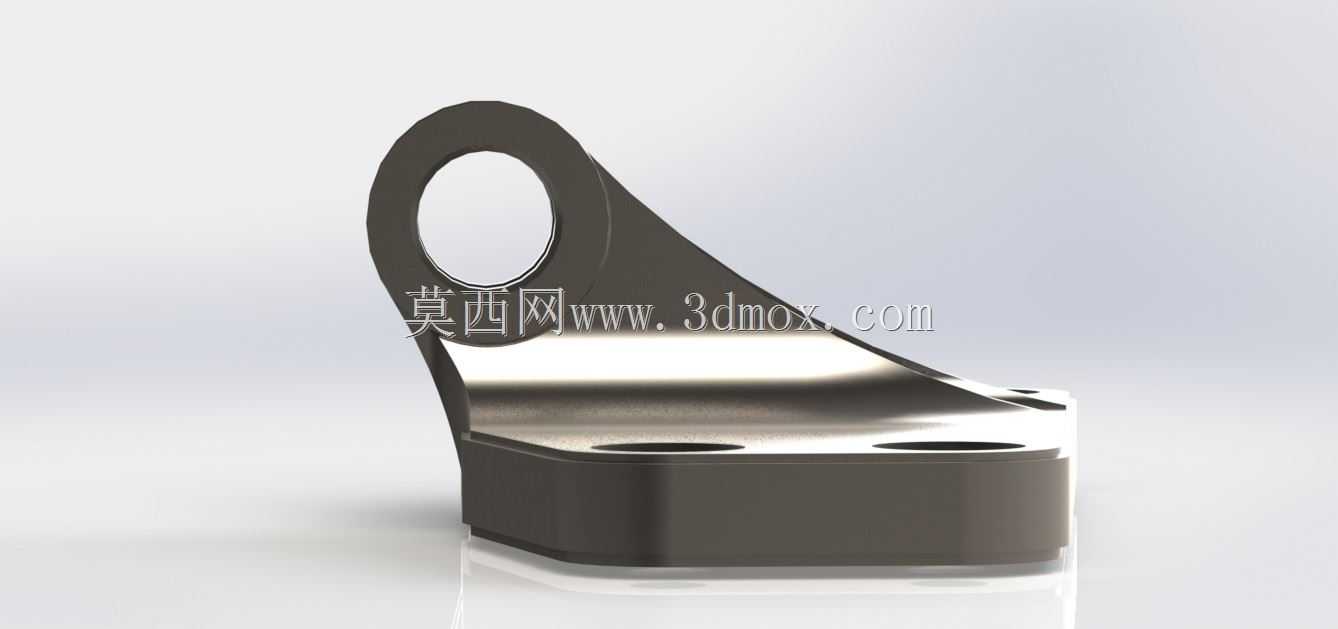

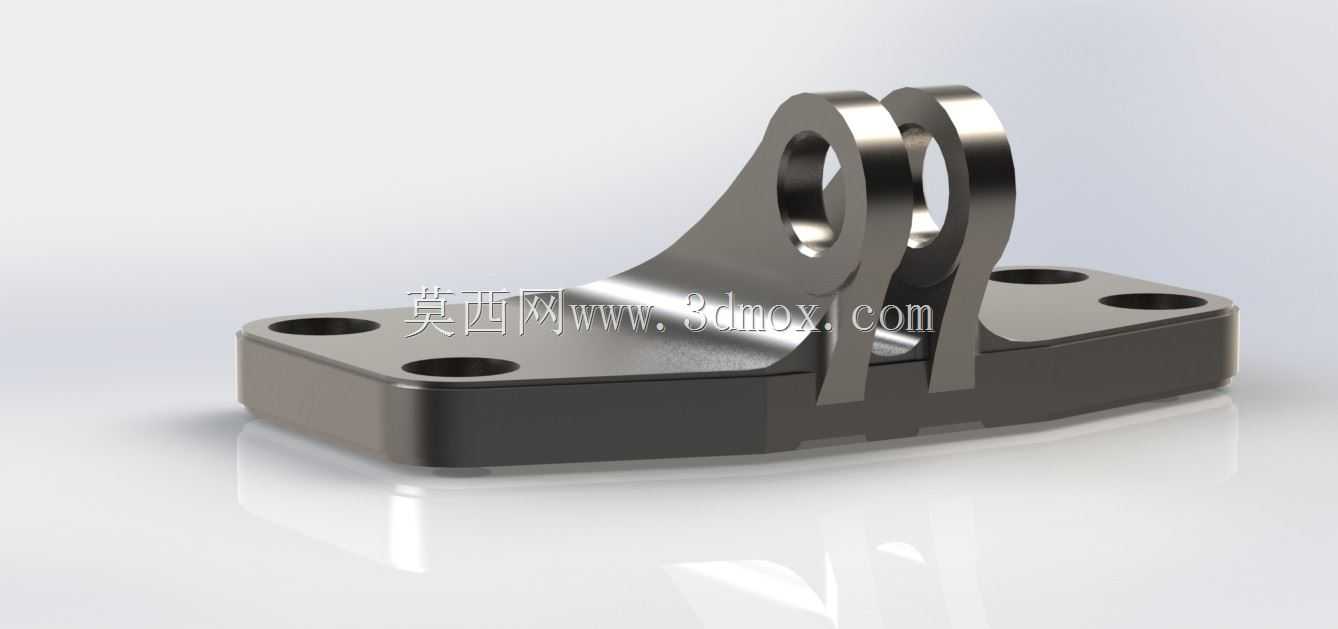

　　上方的双铰耳结构采用平行等厚设计，两个铰耳的同轴度公差控制在较高精度等级，铰耳内孔做了高光洁度处理，能够直接与铰接销轴配合，部分重载使用场景下还可以在内孔压入铜套或者自润滑轴承，进一步提升铰接副的耐磨性能，延长零件的整体使用寿命。铰耳与底部法兰连接的部位做了大圆弧过渡加强，没有采用直角连接结构，这是因为在交变载荷作用下，直角连接位置很容易出现应力集中，长期摆动受力后会产生疲劳裂纹，大圆弧过渡可以将应力均匀分散到连接区域的整个截面上，大幅提升结构的抗疲劳性能。

　　从安装边界来看，底部法兰的长宽尺寸属于紧凑型设计，不会占用过多的安装平台面积，四个安装孔的中心距符合通用安装孔位规范，在设备改造替换时不需要重新在安装平台上打孔，能够直接适配原有安装点位。零件的整体高度经过优化，在保证铰耳有足够支撑强度的前提下，尽可能压缩了竖直方向的尺寸，降低整个铰接结构的重心，提升摆动过程中的稳定性。铰耳的内孔直径、两个铰耳之间的间隙尺寸，都匹配常用规格的铰接销轴与活动杆件厚度，不需要额外做二次加工就可以完成装配。

　　在实际选型使用时，需要重点关注几个参数的匹配：首先是底部安装孔的孔位间距，必须和安装平台上的预留孔位完全对应，避免出现安装错位；其次是铰耳内孔的直径，要和配套使用的铰接销轴直径保持间隙配合，配合公差控制在合理范围内，既不能过紧导致销轴无法穿入，也不能过松导致铰接副出现过大旷量，影响摆动精度；另外还要核算整个结构的承重能力，根据实际工况下的最大摆动力矩、径向载荷，确认零件的材质、壁厚是否满足使用要求，避免出现过载变形甚至断裂的问题。

　　这类支撑结构在设计建模时，需要重点保证几个形位公差：一是两个铰耳内孔的同轴度，要是同轴度超差，穿入销轴后会出现卡滞，摆动时阻力过大，还会加剧销轴和铰耳内孔的磨损；二是底部法兰安装面的平面度，要是安装面不平，锁紧螺栓后零件会出现内应力，长期受力后容易出现变形；三是铰耳侧面与法兰安装面的垂直度，保证铰接销轴安装后与安装面保持平行，活动杆件摆动时不会出现偏磨。建模过程中所有的过渡圆角、倒角尺寸都要符合加工工艺要求，避免出现无法加工的尖锐内角，同时要预留足够的加工余量，保证后续机加工后尺寸能够达到设计公差要求。
