带弹簧隔振底座的卧式离心泵结构设计

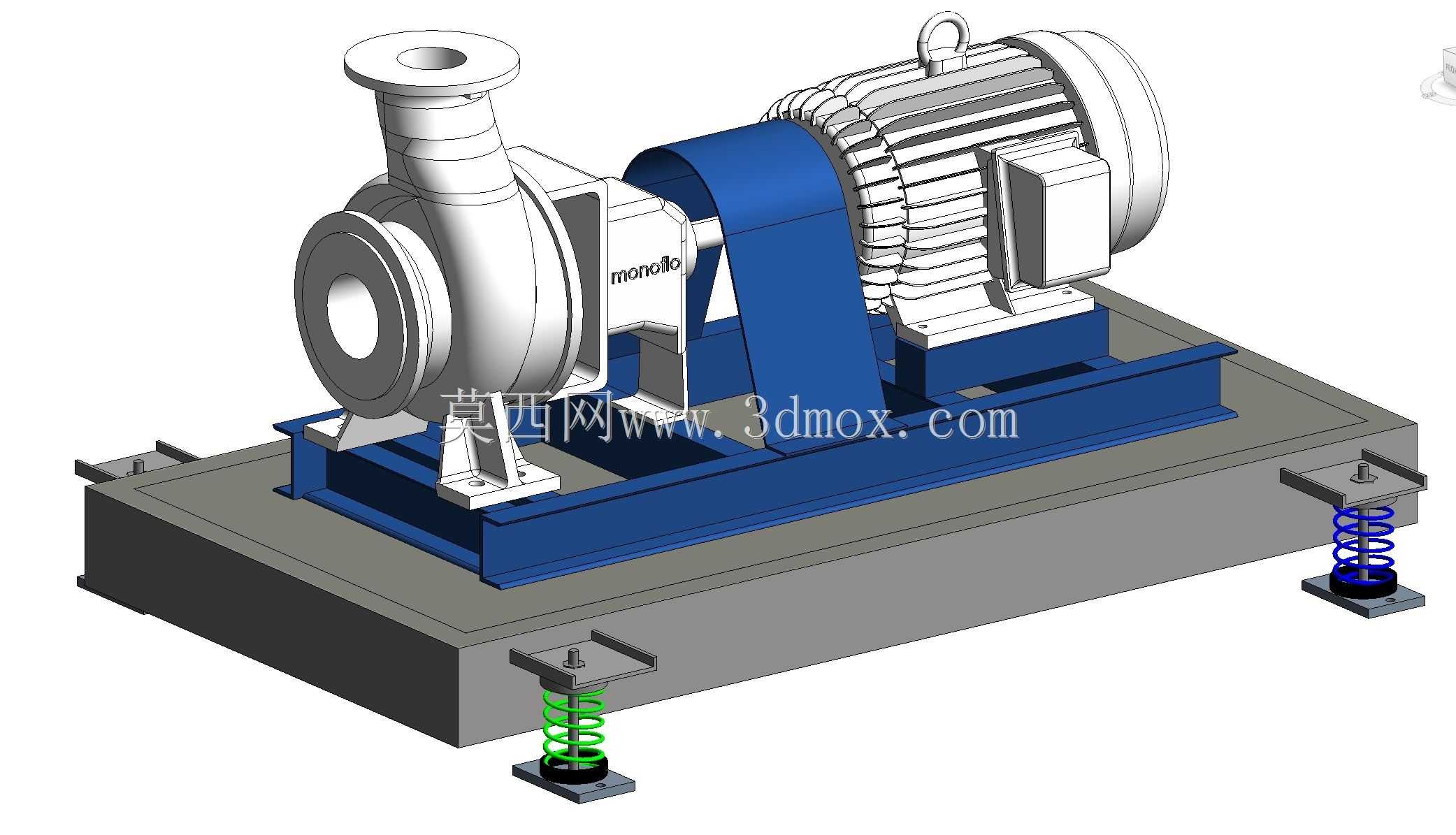

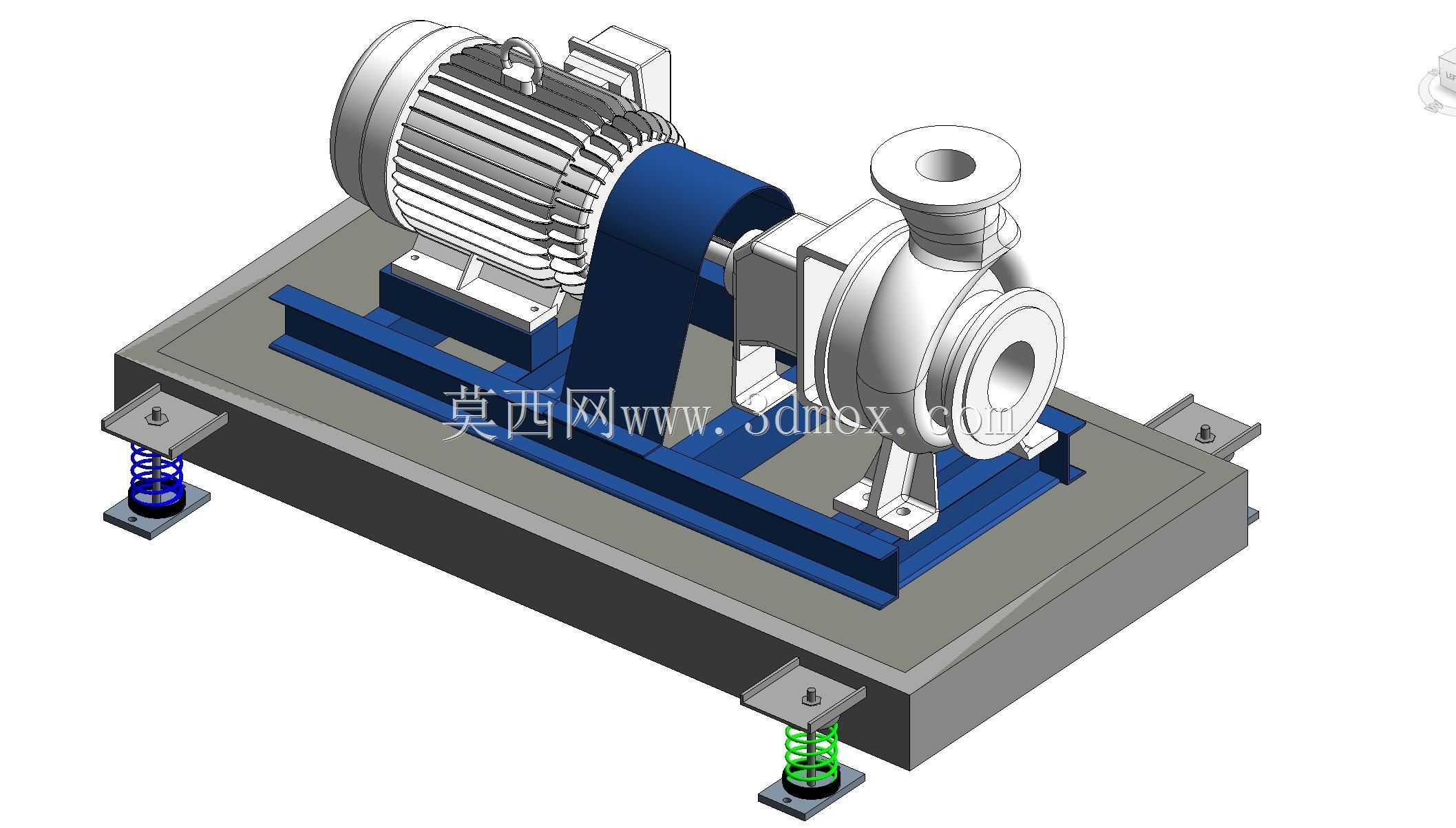

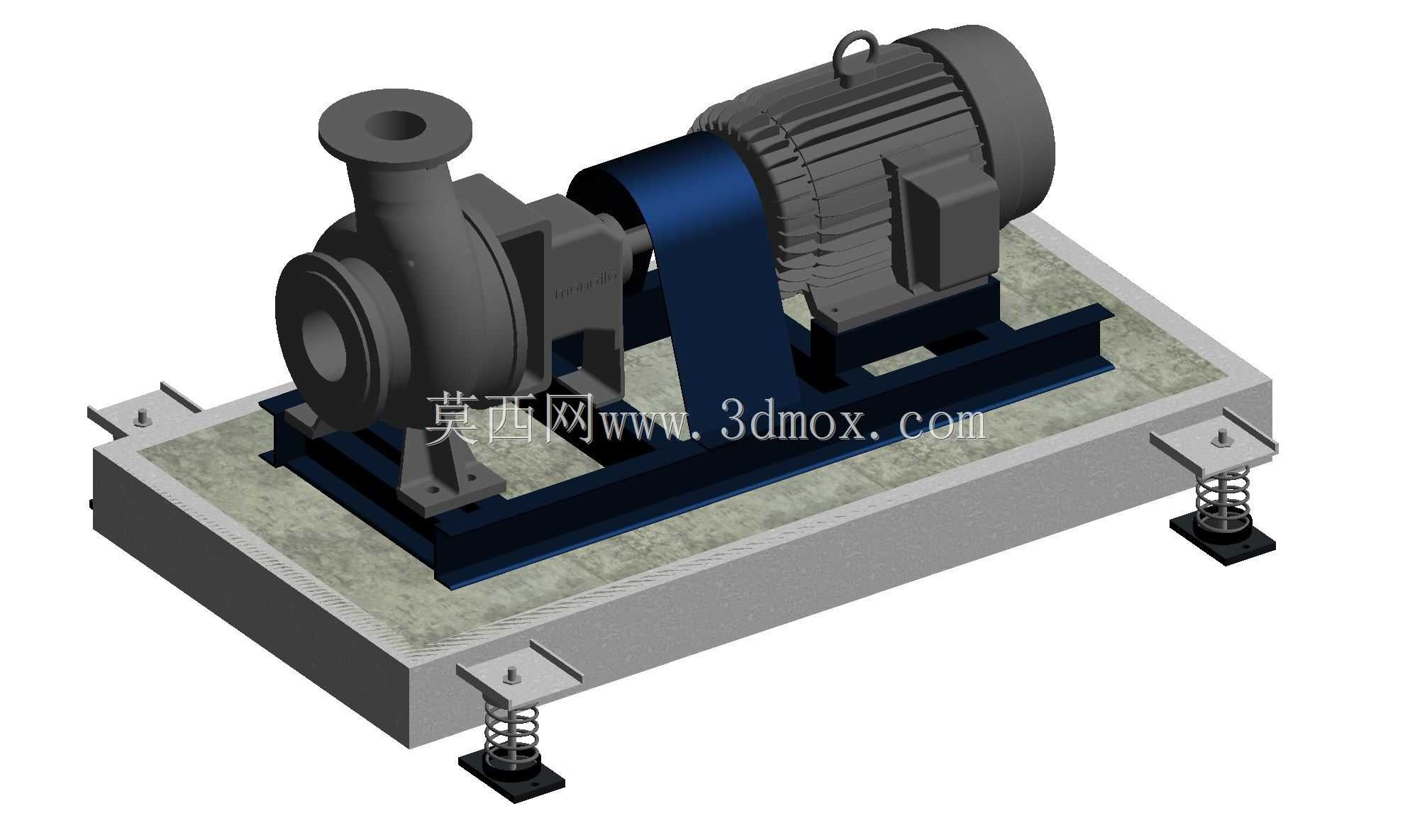

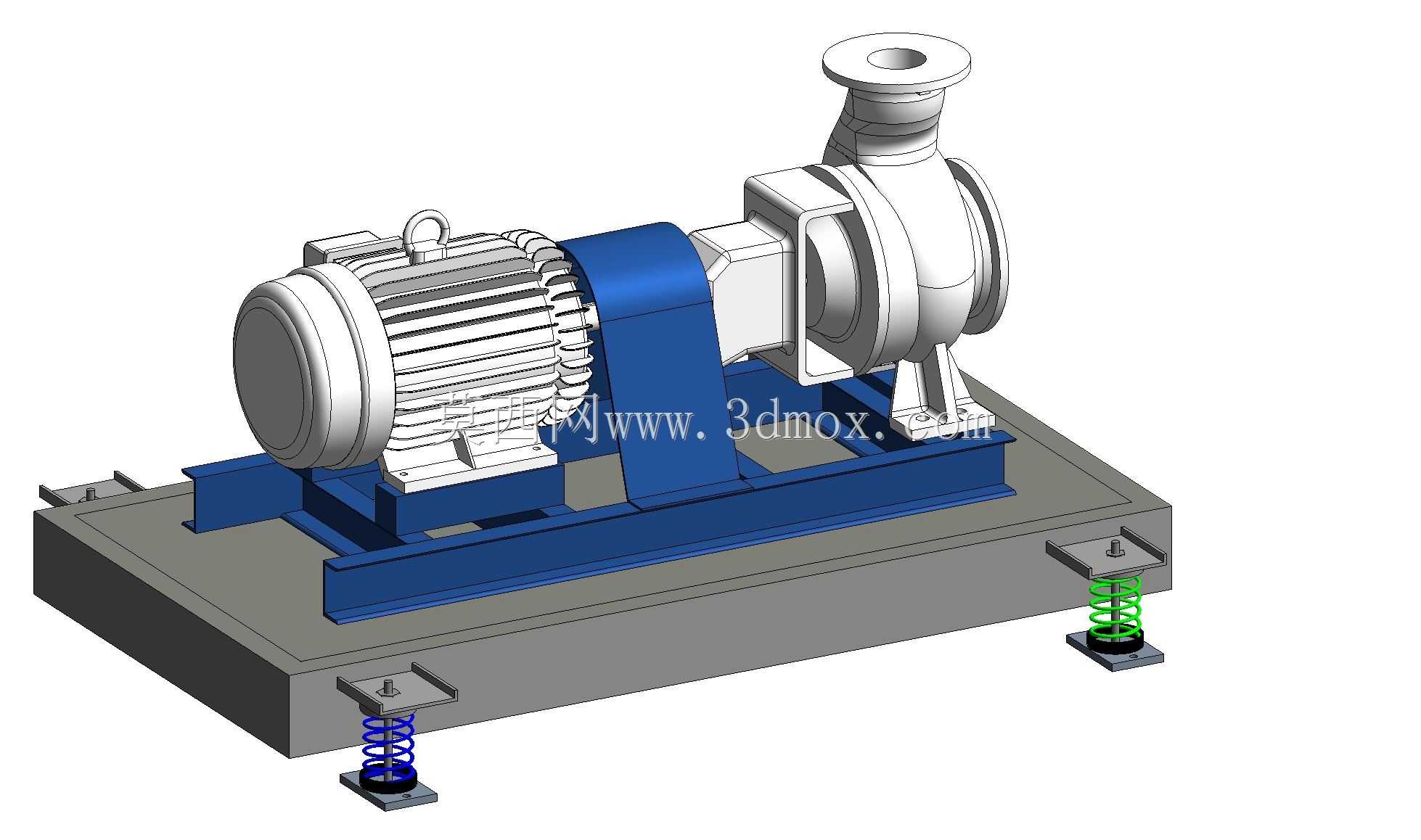

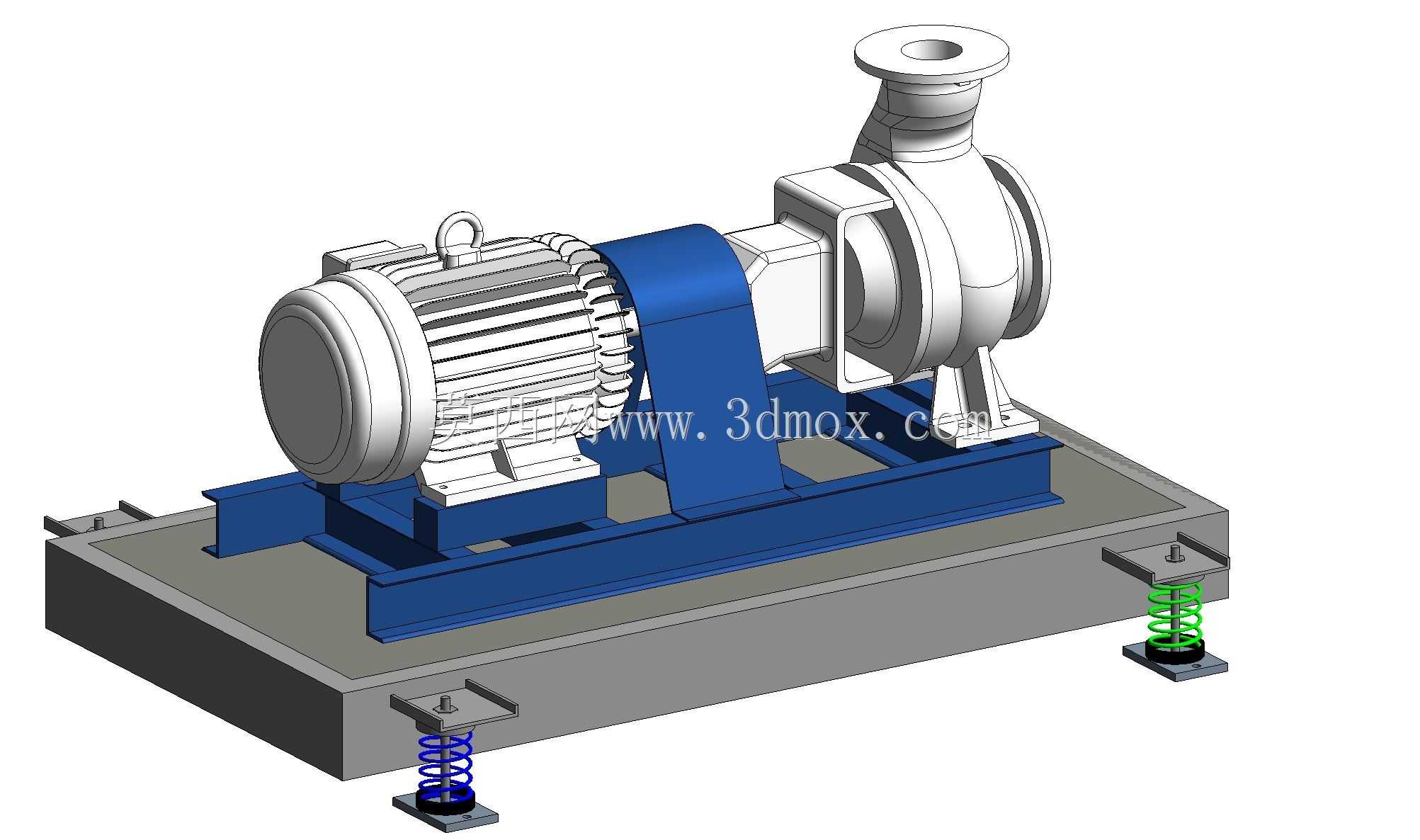

　　在民用建筑给排水、工业循环水输送、暖通空调冷热源水系统等场景中，卧式离心泵的振动控制一直是机电安装环节的核心管控点，常规刚性安装的泵组运行时产生的振动会通过建筑结构传递，引发低频结构传声，影响周边功能区域的使用体验，尤其是在医院住院部、高端写字楼、酒店客房等对振动噪声限值要求严苛的场所，泵组的隔振设计直接决定了机电系统的交付验收质量。这款带弹簧隔振底座的卧式离心泵组，在结构设计阶段就充分考虑了现场安装的隔振需求，没有采用泵体与电机直接固定在土建基础上的常规方案，而是在泵与电机的共用安装底座下方增设了混凝土惯性块，再通过参数化匹配的弹簧隔振器将整个惯性块支撑在安装基础上，从振源传递路径上切断振动的固体传导路径。从结构组成来看，

　　整个泵组分为离心泵本体、驱动电机、共用安装机架、混凝土惯性块、弹簧隔振组件五个核心部分，离心泵采用端吸式结构，进水口沿轴向水平设置，出水口垂直向上布置，这种流道结构的泵体水力性能稳定，气蚀余量低，适合大流量中等扬程的输水工况，泵壳采用蜗壳式结构，过流断面平滑过渡，能有效降低水流在泵壳内部的紊流损失，提升运行效率。驱动电机与泵体之间通过共用机架实现同轴度定位，机架采用型钢焊接加工，加工时严格控制两个安装端面的平行度与同轴度公差，避免泵轴与电机轴不同心引发的运行振动、轴承过热等故障。惯性块的设计是整个隔振系统的关键，其重量按照泵侧750kg、电机侧500kg的载荷分布进行配重，足够的质量块能有效降低整个隔振系统的固有频率，

　　让隔振器的固有频率远低于泵组的运行转动频率，保证隔振效率达到90%以上，避免运行时出现共振问题。弹簧隔振器对称布置在惯性块的四个角点位置，每个隔振器都配有上下定位安装板，上安装板与惯性块底部的预埋钢板通过螺栓固定，下安装板与土建基础的预埋钢板连接，隔振器内部的弹簧根据每个支撑点的实际载荷进行刚度匹配，保证各个支撑点的静压缩量基本一致，避免惯性块出现倾斜，导致泵轴与电机轴的对中精度超差。在三维建模过程中，各个部件的装配关系严格按照实际安装逻辑搭建，泵体与机架的连接螺栓孔位、电机与机架的安装尺寸、隔振器的安装定位尺寸都预留了现场安装的调整余量，管道接口位置的法兰尺寸符合通用管道连接标准，方便设计人员在进行BIM机电建模时直接调用，

　　不需要重新核对接口参数。安装边界方面，整个泵组的底座外轮廓尺寸充分考虑了周边管道安装、检修操作的空间需求，隔振器的安装高度预留了后期调整隔振器压缩量的操作空间，惯性块与周边土建基础之间预留了20mm的间隙，避免运行时惯性块与基础发生刚性碰撞，影响隔振效果。泵组的进出口管道都设置了软接头，进一步阻断振动沿管道传递的路径，与底部的弹簧隔振系统形成完整的隔振体系。从实际使用的角度来看，这种集成了惯性块与弹簧隔振器的泵组，在工厂预制阶段就可以完成泵与电机的对中调试，现场安装时只需要将整个泵组吊装到位，固定隔振器底部螺栓，连接进出口管道即可完成安装，相比现场分别安装泵、电机、隔振器、惯性块的传统施工方式，能大幅缩短现场安装周期，同时避免现场安装时的对中误差，提升泵组运行的可靠性，降低后期运维的故障概率。在结构细节设计上，泵体的轴承座位置预留了温度传感器与振动传感器的安装位，方便后期接入建筑设备监控系统，实时监测泵组的运行状态，电机的接线盒位置设置在便于接线操作的侧面，避免与进出口管道发生干涉，机架上还设置了吊耳结构，方便整个泵组的吊装转运。
