24V直流蜗轮式回转驱动装置设计

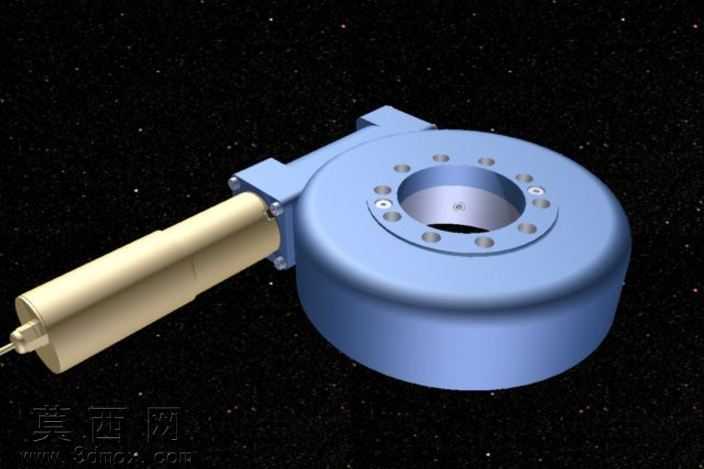

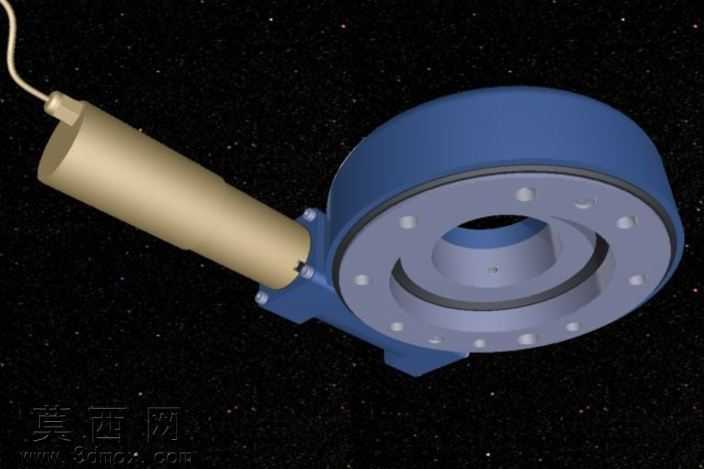

本作品为24V直流供电的蜗轮式回转驱动装置三维建模成果，建模阶段围绕回转驱动的实际传动逻辑展开，首先完成核心蜗轮蜗杆传动副的参数化构建，依据回转驱动的承载需求与减速比要求，精准设定蜗轮的齿形参数、齿距、模数以及蜗杆的导程角、头数，确保啮合传动过程无干涉，传动效率符合直流驱动的动力输出特性。装置的动力输入部分为适配24V直流动力源的筒状安装结构，建模时严格匹配直流驱动单元的安装尺寸，预留出线位置与连接法兰的安装孔位，保证动力输入段与减速传动段的同轴度公差符合装配要求。回转主体的环形支撑结构采用分层建模思路，依次构建内圈安装基面、外圈回转支撑面、中间的蜗轮安装腔体，沿环形端面均匀布置连接螺栓孔，孔位的分度圆直径、孔深、孔径均参照工程应用中的通用安装标准设定，可直接适配不同工况下的外接负载安装需求。外壳与支架部分的建模兼顾防护性能与安装稳定性，蓝色涂装的外壳采用包覆式结构，完全覆盖蜗轮蜗杆啮合区域，既可以避免外界粉尘、杂质进入传动副造成磨损，也能储存润滑脂保障传动部件的长效运行；底部的安装支架设置多组固定孔位，可适配不同角度的安装场景。材质渲染阶段针对不同部件的实际应用材质进行参数调整，动力输入筒段采用金属哑光黄铜质感，还原金属机加工后的表面质感；外壳与支架采用蓝色工业烤漆材质，调整粗糙度参数模拟漆面的细微颗粒感；蜗轮与环形支撑结构采用灰铸铁材质，还原金属部件的厚重质感与机加工后的金属光泽；连接螺栓等标准件采用镀锌钢材质，突出金属反光特性。整体装配过程严格遵循实际装配顺序，依次完成动力输入段、蜗杆、蜗轮、回转支撑、外壳、支架的装配约束，所有配合面均采用贴合约束，转动副预留合理的配合间隙，既保证模型装配无干涉，也能直观展示装置的回转运动逻辑。设计过程中充分考虑该类回转驱动的应用场景，针对卡车、林业机械、起重机等工程机械的回转作业需求，优化了整体结构的紧凑性，在保证输出扭矩满足使用要求的前提下，尽可能缩小装置的整体体积，降低安装占用空间，同时环形支撑的中空结构可方便线缆、管路从中穿过，适配工程机械的布线布管需求。
