复合门配套水密门把手结构设计

　　这类水密门把手主要应用在对密封性能有硬性要求的舱室门体上，常见于船舶舱室、地下人防工程、密闭设备舱、特种车辆舱门这类需要隔绝水、气渗透的场景，区别于普通民用门的执手，它的核心作用是通过操作手柄带动联动锁紧机构，实现门体与门框之间的多点压紧，保证密封胶条的压缩量均匀一致，达到预设的水密、气密等级要求。

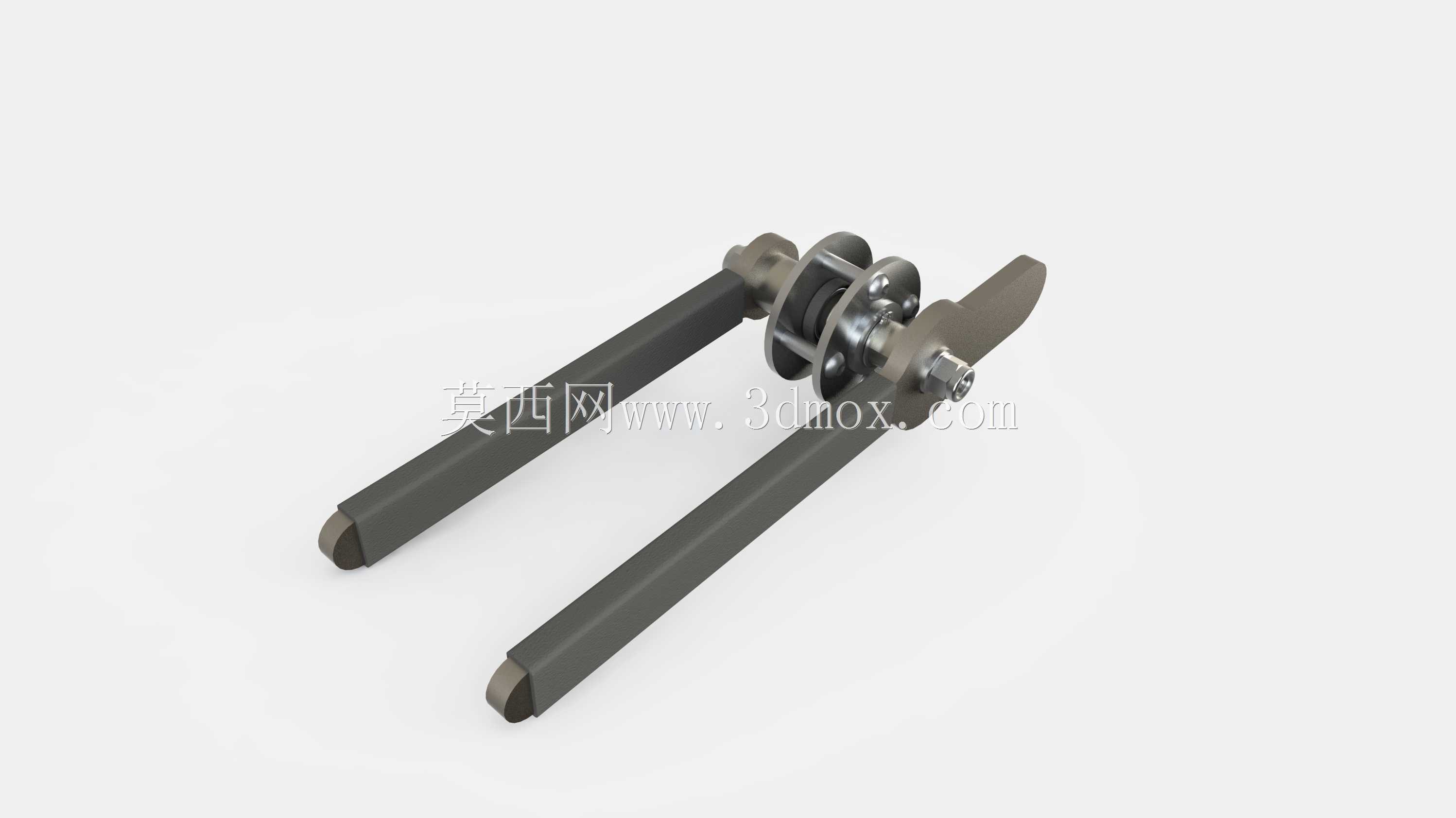

　　从结构设计逻辑来看，这款把手采用双杆联动的布局，操作端的手柄转动时，会带动中部的转轴组件同步驱动两根平行的传动杆做直线位移，传动杆端部可以连接锁舌或者锁扣，在手柄转动到锁止位置时，两根传动杆同步伸出，卡入门框对应的锁座内，相比单点锁紧的把手，双杆结构能让门体四周的密封胶条受力更均匀，不会出现局部压合不实导致的渗漏问题。中部的转轴组件做了台阶式的限位结构，手柄的转动行程被严格限制在90度范围内，操作时转到极限位置就会被机械结构挡住，不需要操作人员额外判断锁止是否到位，能避免操作不到位引发的密封失效。

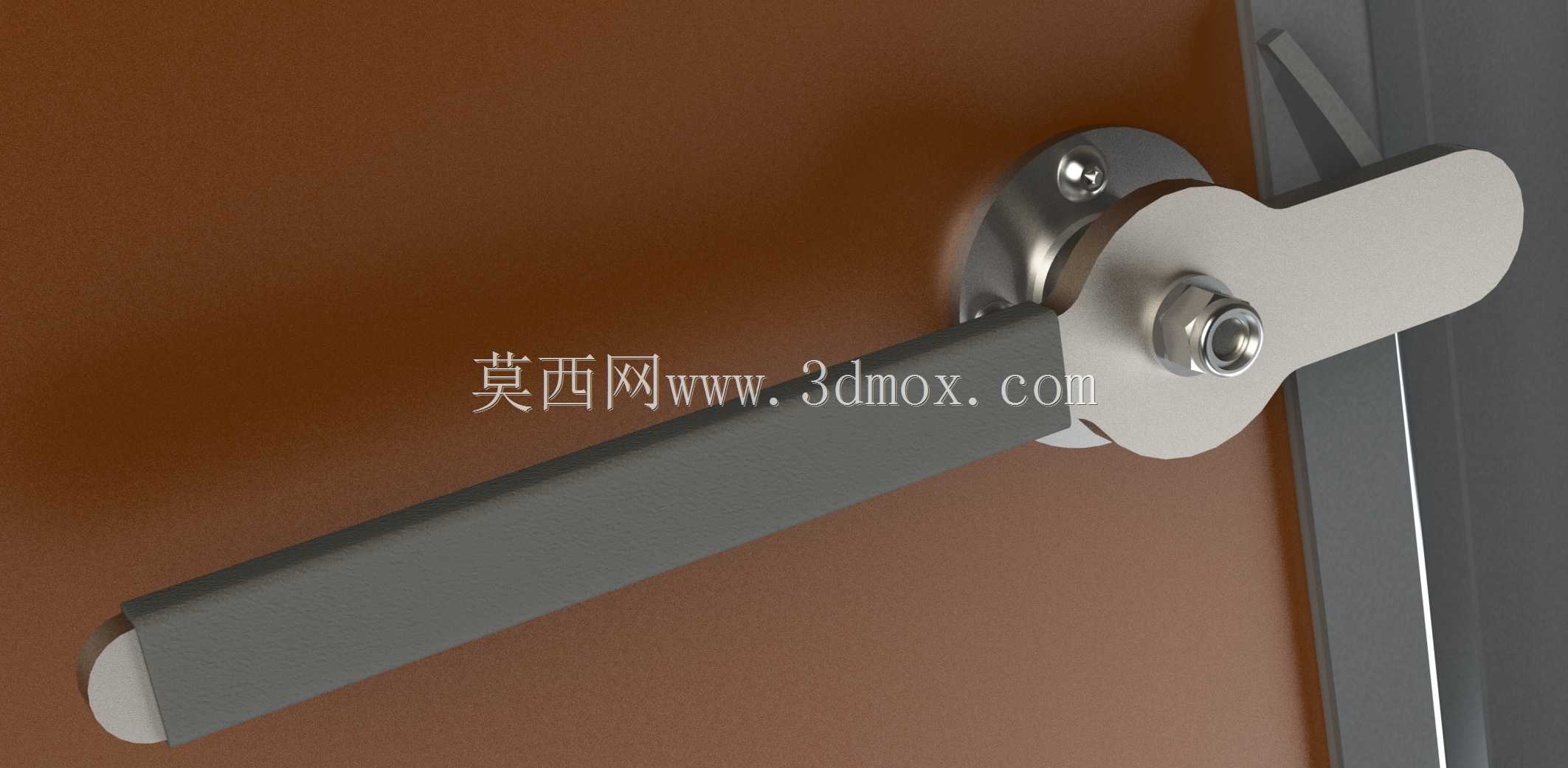

　　设计过程中首先要考虑的是操作力的适配，因为水密门的密封胶条通常有较大的压缩阻力，所以手柄的力臂长度做了针对性优化，握持段的长度足够让操作人员用单手就能施加足够的锁紧力，不需要借助额外工具，同时手柄的握持部分做了圆弧过渡，没有尖锐棱角，在舱室空间狭窄、人员穿戴防护手套的情况下也能顺畅操作，不会出现打滑或者硌手的问题。传动杆采用长条形的截面设计，相比圆杆有更好的抗扭性能，在长期反复开关的过程中不会出现杆体弯曲变形，保证锁止位置的精度不会因为杆件变形出现偏移。

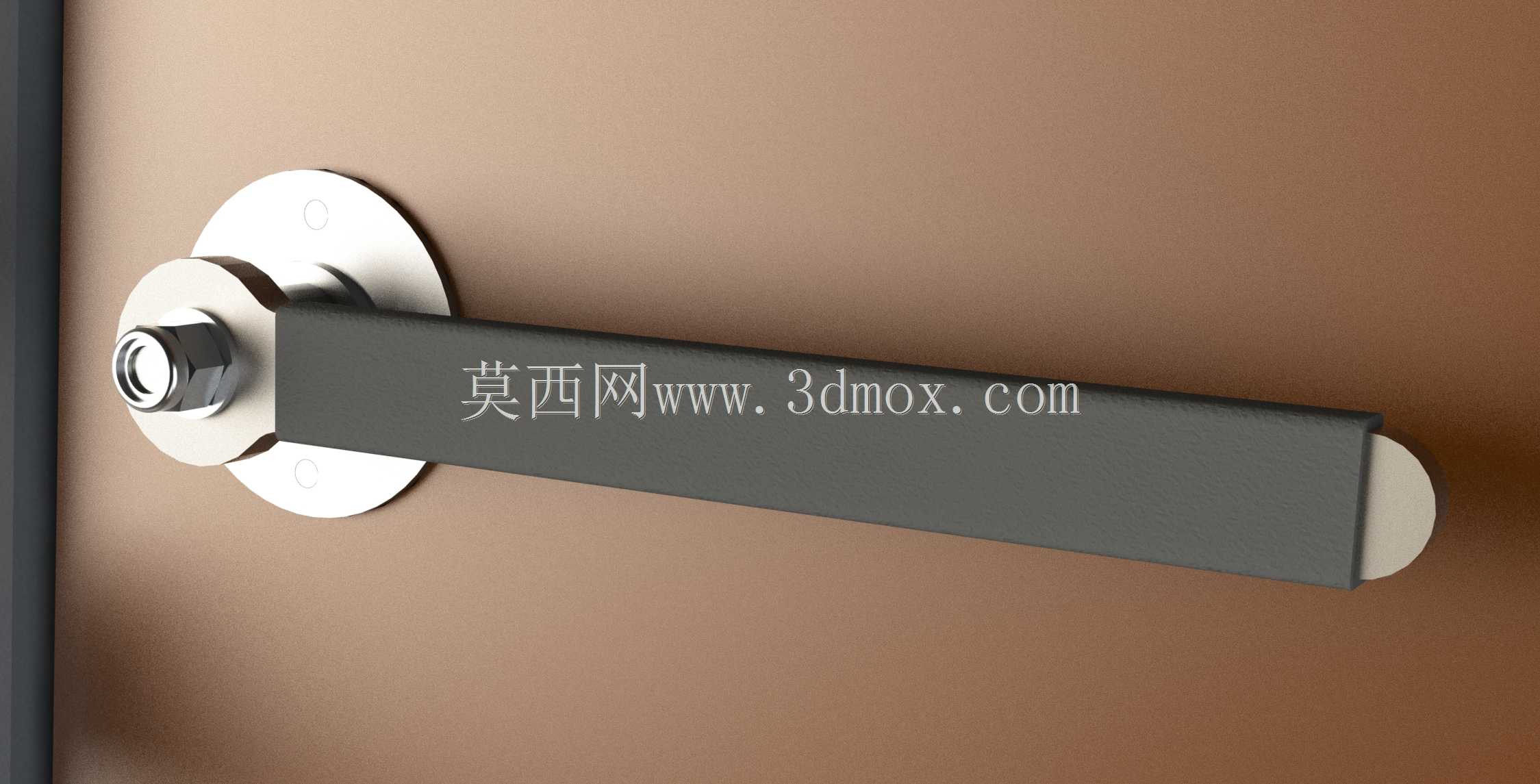

　　安装边界方面，这款把手的安装基准是中部的转轴法兰，法兰上预留了对应的安装孔位，可以通过螺栓直接固定在门体的预设安装槽内，安装时需要保证两根传动杆的走向与门体的侧边平行，传动杆与门体内部的导向套之间要预留合适的配合间隙，既不能间隙过大导致传动杆晃动，也不能间隙过小导致开关过程中出现卡滞。传动杆的伸出长度是根据门框锁座的深度匹配设计的，锁止状态下传动杆伸入锁座的长度足够承受门体内外的压差载荷，不会因为水压或者气压的作用导致锁舌脱开。转轴位置的密封结构也做了适配，法兰与门体接触面之间可以加装密封垫片，避免水从把手的安装缝隙渗入舱室内部，完全匹配水密门的整体密封要求。

　　从实际使用的工况出发，这款把手的所有外露部件都做了防腐适配设计，因为船舶、人防工程这类场景通常湿度较大，部分场景还会接触到盐雾或者腐蚀性介质，所以结构上尽量减少了容易积留积水的缝隙，转动配合的位置预留了润滑脂的存储空间，长期使用不需要频繁维护也能保持操作顺畅。在选型适配的时候，需要根据门体的厚度、密封胶条的压缩反力来确认传动杆的长度和手柄的力臂参数，这款结构的模块化程度较高，只需要调整传动杆的裁切长度就能适配不同厚度的门体，不需要重新开模制作主体的转轴和手柄部件，能有效降低不同规格门体的配件成本。

　　实际装配过程中，需要先在门体上加工出对应尺寸的安装沉孔，保证转轴法兰嵌入后与门体外表面齐平，不会突出门体造成磕碰，也不会凹陷过深导致操作手柄时与门体表面发生干涉。传动杆端部的锁舌连接位置做了可调设计，可以在安装时微调锁舌的伸出量，补偿门体加工和安装过程中产生的尺寸误差，保证锁止状态下门体四周的胶条压缩量一致，不会出现某一侧压合过紧、另一侧压合不足的情况。手柄的操作方向也可以根据门体的开启方向做镜像调整，不管是左开门还是右开门，只需要调整传动杆的安装方向就能适配，不需要更换整套把手组件，提升了配件的通用性能。
