双工位管端加工管式压力机结构设计

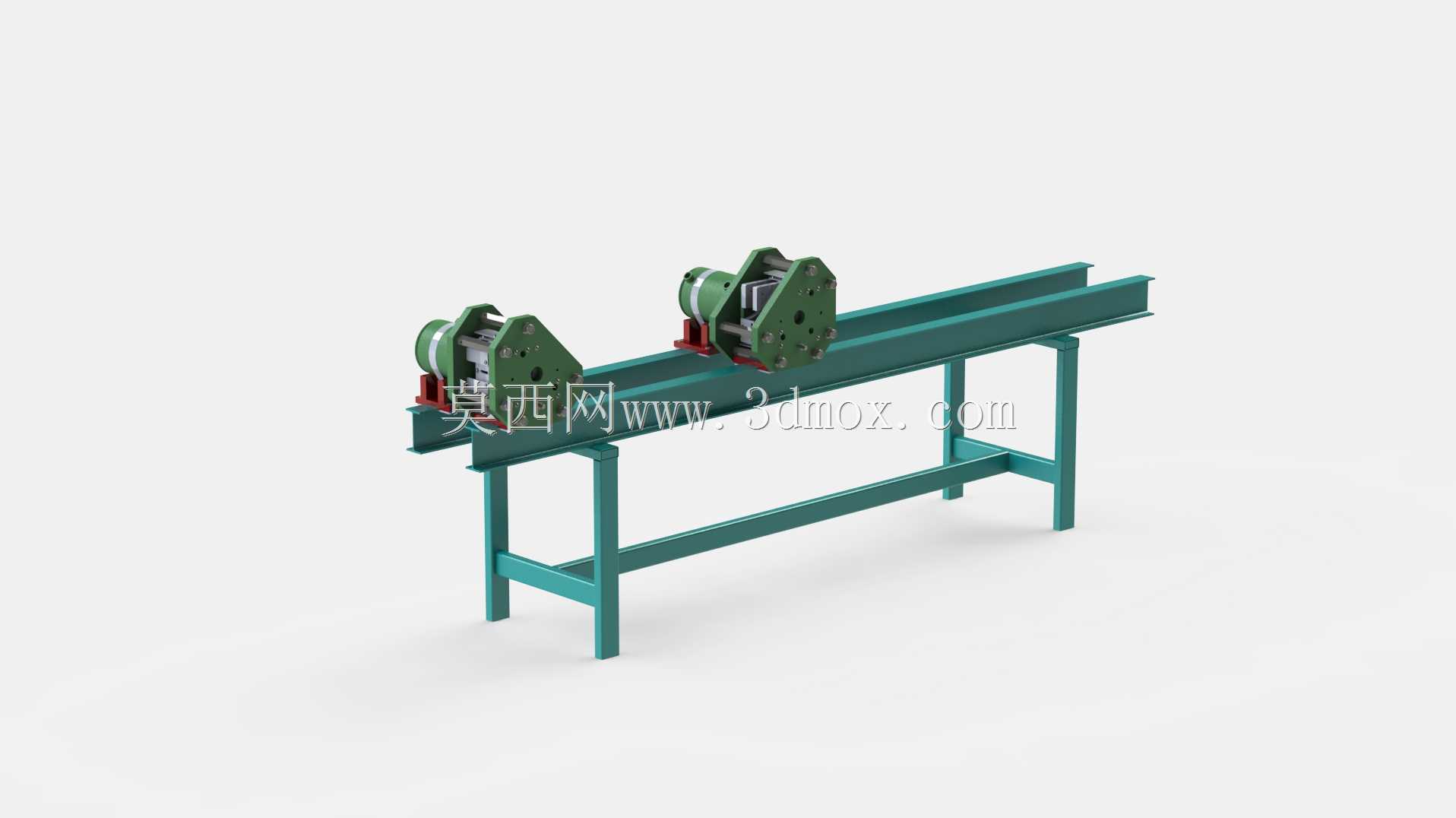

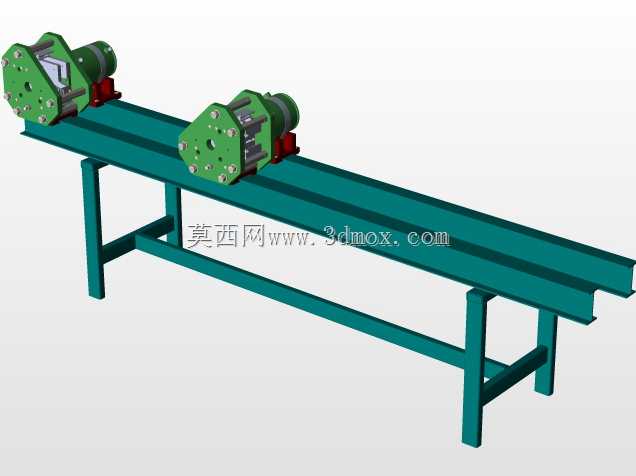

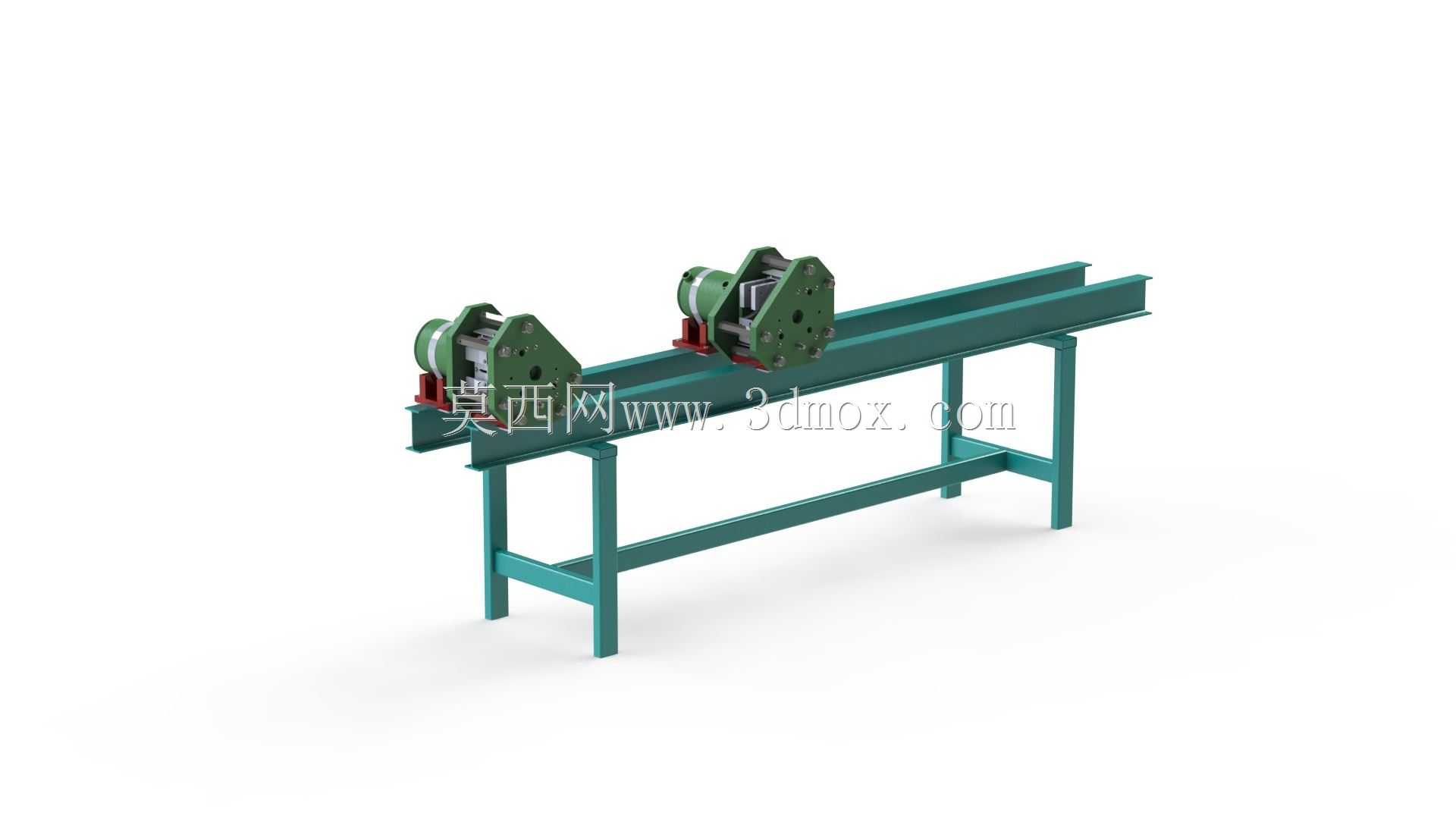

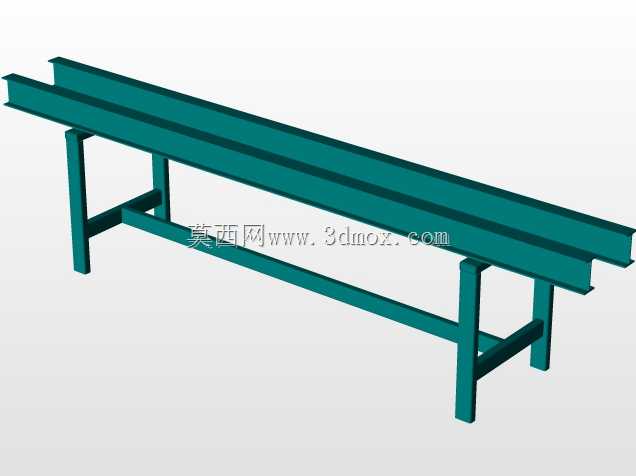

　　在五金管材加工、小型金属构件生产、护栏型材预制、家具金属管件制造这类场景里，管端的平整处理与开孔作业是高频工序，很多中小加工场景此前要么依赖单工位冲床逐端加工，要么靠人工配合简易工装完成，效率低且两端加工的平行度、端面平整度很难统一，这款双工位布置的管式压力机，正是针对这类中小规格圆管、方管的管端加工需求设计的专用压制成型设备。设备采用长条形型钢焊接床身作为承载主体，床身主体选用标准H型钢作为主梁，下方搭配方管焊接的四腿支撑结构，腿间设置横向连接方管做刚性加强，整体安装时不需要额外做复杂的混凝土地基，只要放置在平整的硬化车间地面，通过底部的调节脚杯调平水平即可投入使用，床身总长度可根据常规加工管材的长度区间适配，

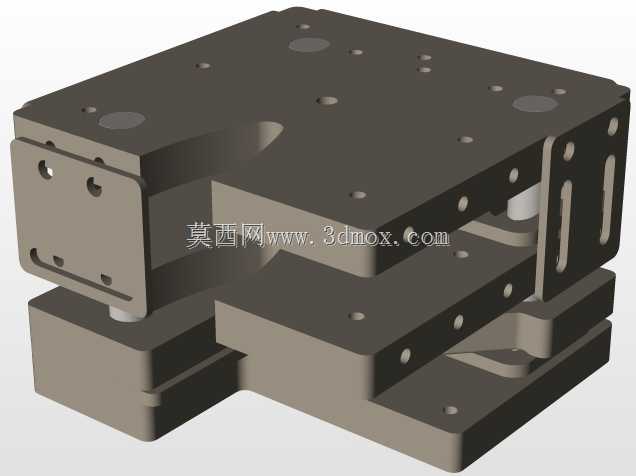

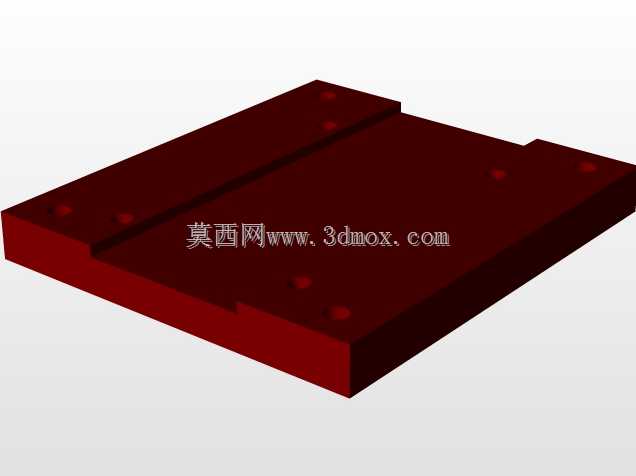

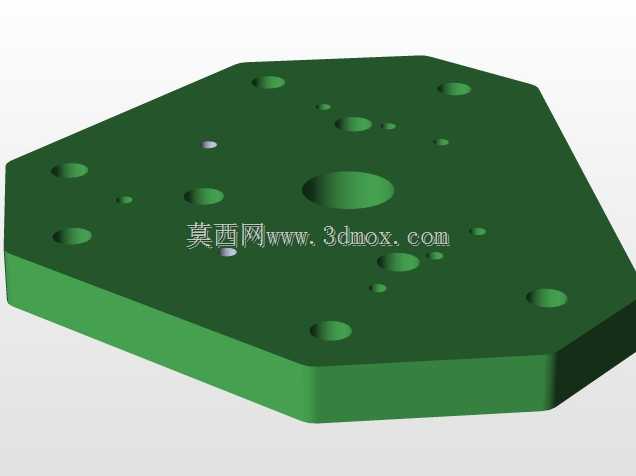

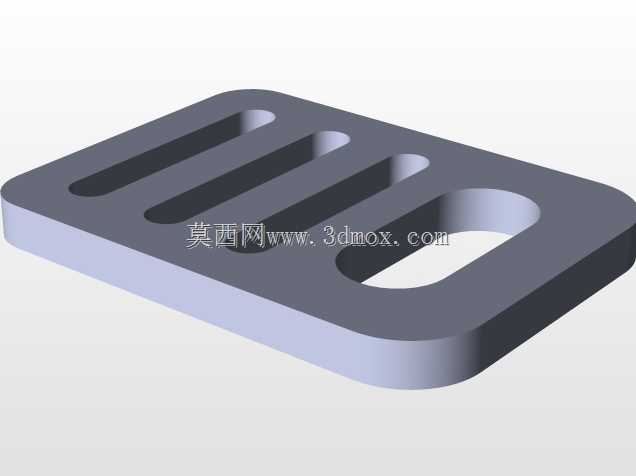

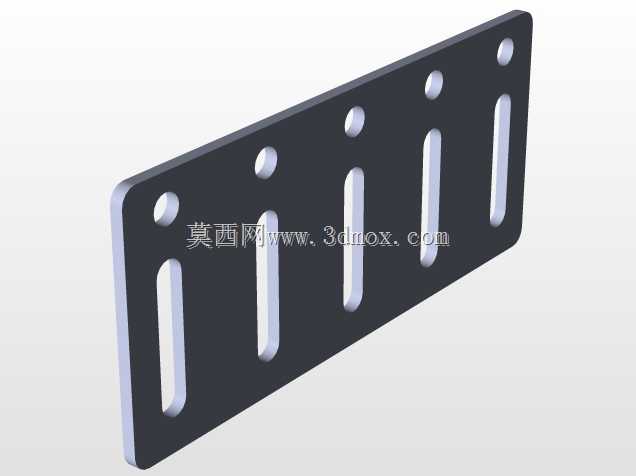

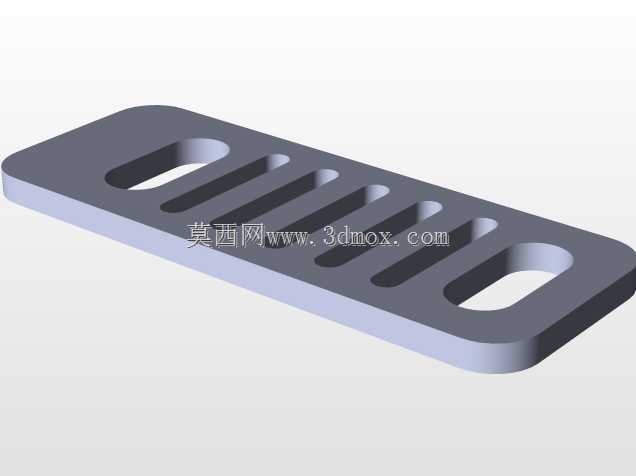

　　常规款适配加工长度在3米以内的管材，床身顶面的导轨面经过铣削加工，保证两个冲压单元的安装基准面平面度公差控制在0.1mm/米范围内。两个冲压动力单元对称布置在床身主梁上，每个单元都通过螺栓连接的安装座固定在床身上，安装座预留了长条形调节孔，可根据待加工管材的长度灵活调整两个冲压单元的间距，调整到位后通过锁紧螺栓压紧固定，不需要额外制作转接工装，适配不同长度规格的管材加工需求。每个冲压单元的执行端都配套了快换式模具接口，第一周期作业时，模具选用平压模结构，当管材放置到位、两端定位块顶住管材端面后，两侧冲压头同步进给，将管材的两个端头同时压平，避免单端施压时管材出现轴向窜动导致的端面错位；第二周期作业时，可更换为冲孔模具，

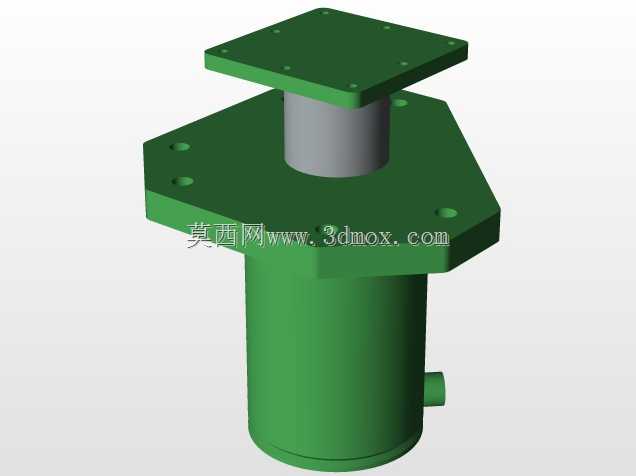

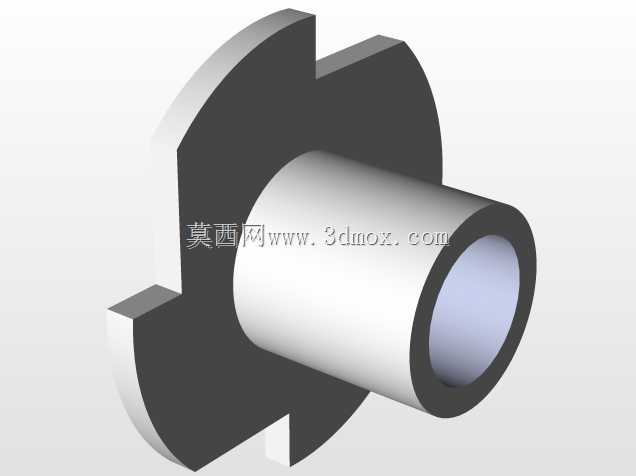

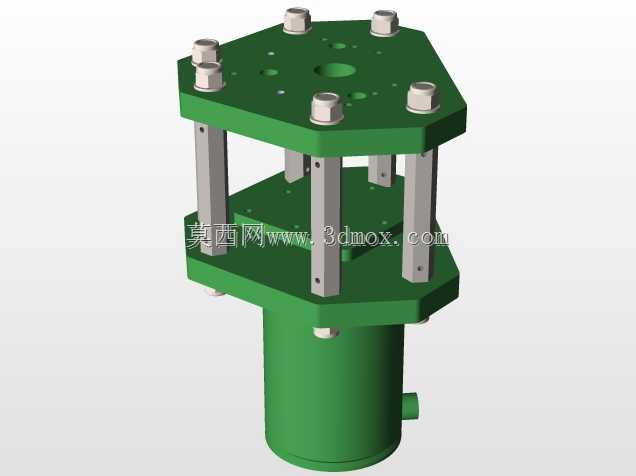

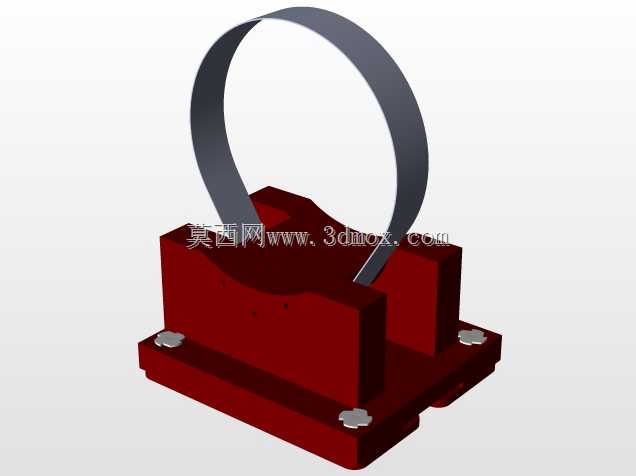

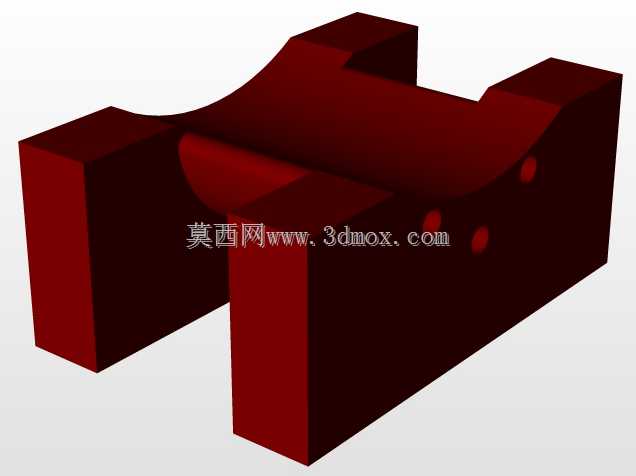

　　在已经压平的管端位置完成冲孔作业，两个工位的动作可通过配套的机械联动结构实现同步施压，保证加工完成后两个管端的平面平行度误差不超过0.2mm，冲孔位置的同轴度可控制在0.15mm以内，完全满足后续管件装配、螺栓连接的精度要求。设备的冲压动力单元采用电机驱动的偏心曲柄结构，相比液压驱动的同规格压力机，这款设备的结构更简单，日常维护只需要定期给曲柄连接轴、导向套加注润滑脂即可，不需要维护液压油箱、更换液压油、处理密封件渗漏问题，更适合小型加工车间的低维护成本使用需求。冲压头的导向部分采用铜套导向结构，导向行程根据管端压平的常规深度设计，常规压平深度范围在20-50mm之间，可通过调整曲柄的偏心距来适配不同的压平深度需求，导向铜套设置了防尘毡圈，避免管材加工产生的金属切屑、氧化皮进入导向面造成拉伤，延长核心运动部件的使用寿命。管材的定位结构采用床身中间的可调式V型托块，托块通过T型螺栓固定在床身顶面的T型槽内，可根据管材的直径调整托块的高度与位置，保证管材放置后轴线与两侧冲压头的轴线重合，避免压偏导致的管端变形不合格。设备的操作控制采用双手按钮加安全光栅的配置，操作人员将管材放置到托块上、调整到位后，双手同时按下两侧的启动按钮设备才会启动冲压动作，冲压单元前方设置的安全光栅一旦检测到异物进入作业区间，设备会立即停止动作并回程，避免冲压过程中出现安全事故。从建模设计的角度来看，这款设备的所有结构件都优先选用标准型材与通用标准件，

　　焊接床身的焊后要求做去应力退火处理，避免后续使用过程中床身变形影响加工精度，冲压单元的连接螺栓全部选用8.8级高强度螺栓，保证反复冲压过程中连接结构不会出现松动，所有运动部件的配合公差都按照IT7级精度设计，既保证运动的顺畅性，又不会因为间隙过大导致冲压时出现抖动。设备整体的外形宽度控制在1.2米以内，高度在1.1米左右，操作人员站在设备侧面即可完成上下料操作，不需要搭建额外的操作平台，车间布局时单台设备的占地长度在4米左右即可满足操作与维护空间需求，适合多台设备并排布置组成管材加工生产线，也可以单独作为单工序设备放置在车间的管材加工区域，适配不同规模生产场景的布局需求。在实际生产应用中，这款设备可完成圆管、方管、矩形管的管端压平、冲孔、压印等多道工序，只需要更换对应的模具即可快速切换加工工序，换模时间控制在15分钟以内，不需要复杂的模具调试过程，非常适合多品种小批量的管材加工生产场景，相比通用冲床加工管端的工艺，这款专用设备的加工效率可提升一倍以上，同时加工后的管端一致性更好，减少后续打磨、校正的人工工作量。
