M4x8盘头开槽螺钉三维结构设计

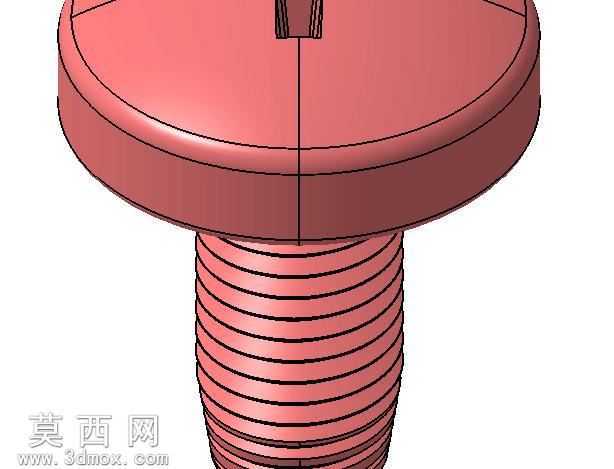

本作品为M4规格公称长度8mm的盘头开槽螺钉三维建模作品，建模过程依托主流三维机械设计软件完成，整体建模逻辑遵循机械紧固件的标准设计规范，从基础特征搭建到细节结构刻画均贴合实际螺钉的生产成型逻辑。建模初始阶段首先绘制螺钉头部的盘头轮廓草图，以旋转凸台特征生成盘头的基础实体，盘头的边缘做了符合标准要求的圆角过渡处理，还原真实螺钉头部的圆滑边缘结构，避免锐边带来的应力集中问题，同时匹配实际产品的冲压或车削成型外观。随后在盘头顶面中心位置绘制开槽的矩形截面草图，通过拉伸切除特征生成一字开槽结构，开槽的宽度、深度均参照对应规格螺钉的行业标准参数设定，保证槽口结构与实际一字螺丝刀的配合尺寸匹配，具备真实的工装适配参考价值。螺杆部分的建模采用螺旋线配合扫描切除的方式完成，首先以螺杆公称直径为基准绘制圆柱凸台生成螺杆基础实体，随后按照M4粗牙螺纹的标准螺距参数生成对应长度的螺旋线路径，绘制符合螺纹牙型标准的三角形截面草图，沿螺旋线路径完成扫描切除操作，生成连续完整的外螺纹结构，螺纹的牙型角度、牙距、牙高均严格遵循公制螺纹的标准规范，每一圈螺纹的衔接自然流畅，无特征错位、断面等建模瑕疵。材质与渲染阶段，为模型赋予了接近钢制紧固件经氧化处理后的红棕色调金属材质，调整材质的粗糙度、金属度参数，还原螺钉表面略带哑光的金属质感，同时添加了柔和的环境光照与轮廓边线显示效果，清晰呈现模型的外轮廓与各部分结构分界，便于观察盘头与螺杆的衔接过渡、螺纹的牙型细节、开槽的结构形态。整体模型的结构设计完整还原了盘头开槽螺钉的全部功能结构，盘头的承压面平整，螺杆与盘头的衔接处做了微小的圆角过渡，符合实际零件的工艺设计要求，既可以作为机械设计教学中螺纹类标准件建模的参考案例，也可用于装配场景中作为紧固件模型调用，模型的各部分特征参数可编辑，能够根据实际需求调整规格尺寸适配不同的设计场景。
