锁定系统鲍勃猫配套附件结构设计

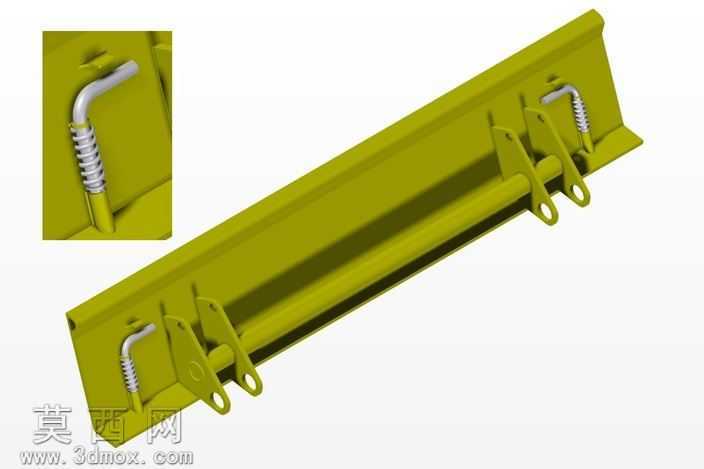

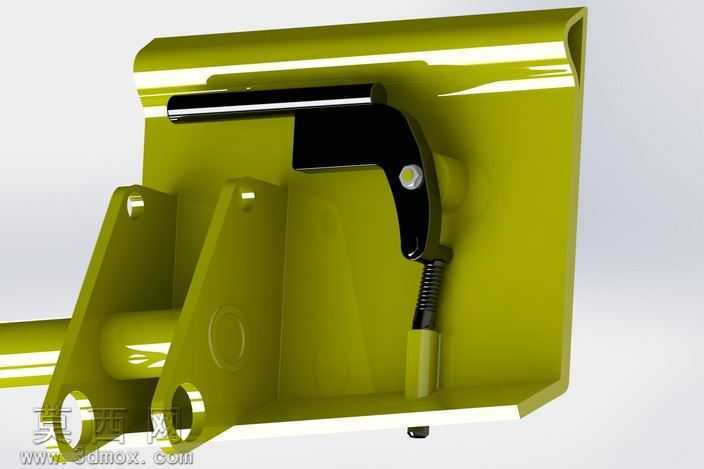

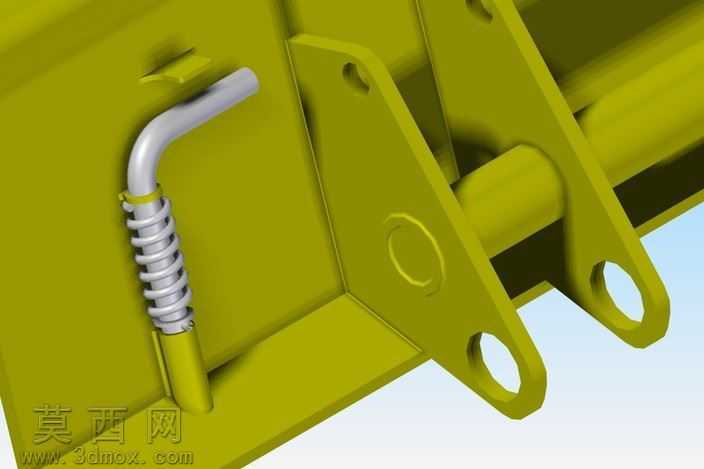

本模型为锁定系统配套附件的三维设计成果，建模阶段采用Solid Edge完成全参数化特征构建，首先对附件的安装基座进行基准定位，以安装面为草绘平面绘制基座的轮廓截面，通过拉伸凸台命令生成基座主体结构，针对基座上的铰接耳板特征，采用对称拉伸方式保证两侧耳板的同轴度，对耳板上的铰接孔执行孔特征命令并添加倒角工艺结构，避免装配时出现应力集中问题。针对核心的弹性锁止构件，先绘制弯形锁销的扫描路径，路径包含直线段与圆弧过渡段，保证锁销操作时的握持手感与运动行程，以圆形截面沿路径扫描生成锁销实体，再通过螺旋线命令生成复位弹簧的扫描路径，匹配弹簧钢丝直径完成弹簧实体建模，将弹簧与锁销完成同轴装配约束，添加弹簧与锁销、基座的配合关系，模拟锁销伸缩时弹簧的压缩复位动作。材质渲染阶段，为基座与铰接耳板赋予哑光黄绿色金属漆材质，调整材质的粗糙度与金属度参数还原工程构件的漆面质感，为锁销赋予抛光不锈钢材质，添加轻微的反射效果体现金属加工面的光洁特性，为弹簧赋予镀锌金属材质，表现弹簧构件的表面处理特征。结构设计上充分考虑附件的实际使用场景，锁销的行程长度匹配对应锁定工位的配合深度，基座上的安装孔位与鲍勃猫主体结构的安装点位完全对应，铰接耳板的孔径尺寸适配连接销轴的公差要求，整体结构无冗余特征，所有构件之间无运动干涉，既满足锁止功能的可靠性要求，也兼顾了构件加工的工艺可行性，可直接用于装配验证、结构校核以及相关技术方案的展示演示。
