55加仑航空燃油舱盖升降开启结构

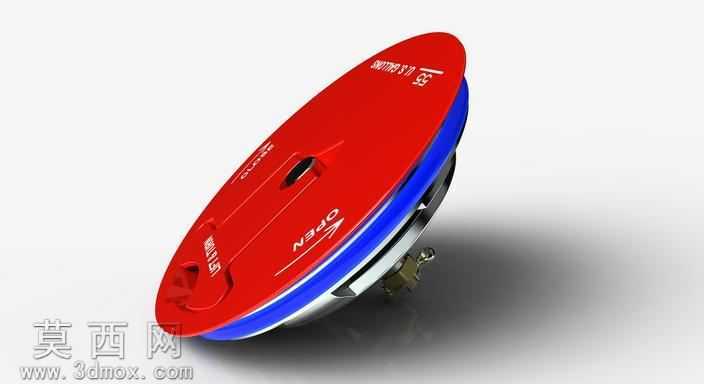

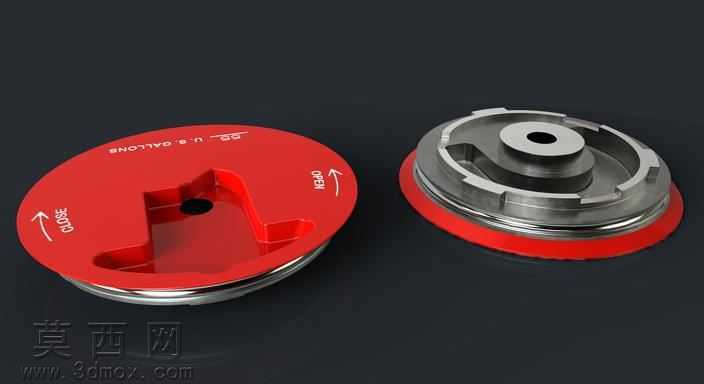

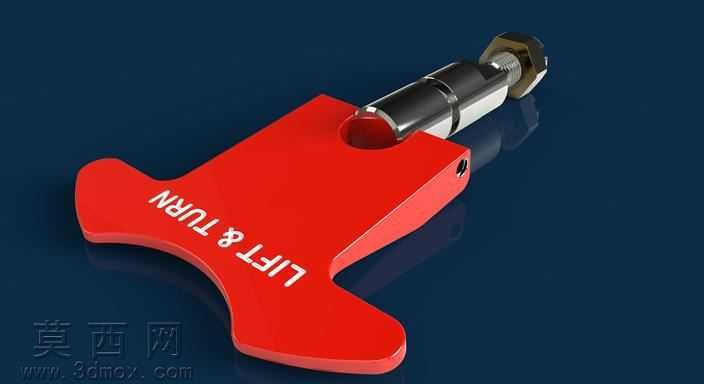

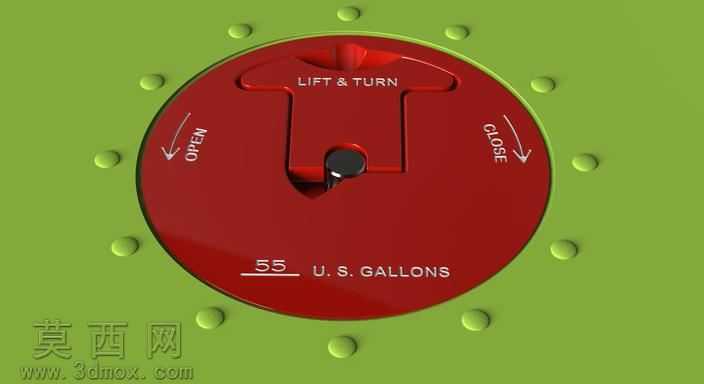

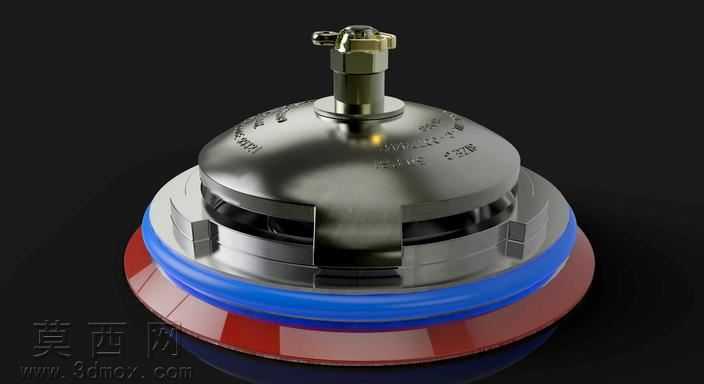

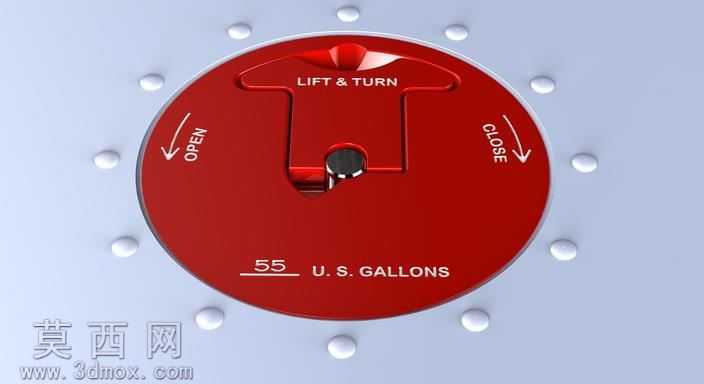

本作品为航空燃油加注口舱盖的三维参数化模型，采用升降旋转式开启的经典结构设计，整体建模过程严格遵循航空零部件的尺寸规范与功能逻辑。建模阶段以回转体基础特征为核心，首先绘制舱盖主体的圆形截面轮廓，通过旋转凸台命令生成直径适配55美制加仑燃油舱口的盖体基体，盖体表面做圆角过渡处理，避免尖锐棱角带来的应力集中与操作划伤风险。核心操作手柄采用T型一体化结构，建模时先绘制手柄的对称截面，通过拉伸命令生成实体后，在手柄与盖体的连接位置设计限位卡槽结构，匹配盖体中心的锁止转轴，实现提起后旋转解锁、按下后旋转锁止的动作逻辑。盖体表面的功能标识采用包覆特征制作，将OPEN、CLOSE的开启方向箭头、LIFT&TURN操作提示、55U.S.GALLONS容量标识以凹陷蚀刻的效果呈现于盖体表面，标识位置符合航空部件的人机操作视角，操作人员无需额外查阅说明即可快速识别操作方向。盖体周边均匀分布的固定凸点采用圆周阵列命令生成，每个凸点对应舱口法兰的安装孔位，凸点做球面凸起处理，保证盖体闭合后与法兰密封圈的压紧力均匀分布，避免燃油渗漏风险。材质渲染阶段，盖体主体采用航空专用红色阳极氧化铝材质，调整材质的粗糙度参数模拟金属哑光质感，表面添加细微的颗粒纹理还原真实航空部件的表面处理效果；中心锁止转轴采用抛光不锈钢材质，与红色盖体形成鲜明的视觉对比，突出核心操作部件的位置；背景安装法兰采用浅灰色航空铝合金材质，弱化非核心部件的视觉权重，突出舱盖主体的结构细节。结构设计上重点还原升降旋转锁的内部限位逻辑，手柄提起时解锁内部锁舌，沿OPEN箭头方向旋转90度即可完全开启加注口，沿CLOSE方向旋转复位后按下手柄即可完成锁止，整个操作路径无卡滞点，符合航空地面加注作业的快速操作需求，模型各部件的装配间隙经过反复校核，完全匹配真实产品的装配公差要求，可直接用于结构验证、作业培训演示或相关产品的设计参考。
