箱边卡扣式连接固定件结构设计

　　在物流周转箱、设备防护箱、钣金机柜等箱体类产品的装配环节，侧边拼接位置的连接可靠性直接决定箱体整体的结构刚度与密封表现，传统的螺栓连接需要在箱板上预先打孔，装配时需对齐孔位、拧紧紧固件，不仅工序繁琐，后期拆卸维护也需要配套工具，在频繁开合、需要快速拆装的使用场景下效率极低，而这款卡扣式箱边连接件正是针对这类痛点开发的快装结构。从实际使用场景来看，这类连接件广泛应用于可拼接式周转箱、模块化设备外壳、物流运输包装箱的侧边拼接位置，能够实现两块垂直或平行布置的箱板快速卡合锁紧，无需额外紧固件，徒手即可完成装配与拆卸，在仓储物流周转、现场设备组装、临时防护箱体搭建等场景下，能够大幅缩减装配工时，降低对安装工具的依赖。从功能特性上看，

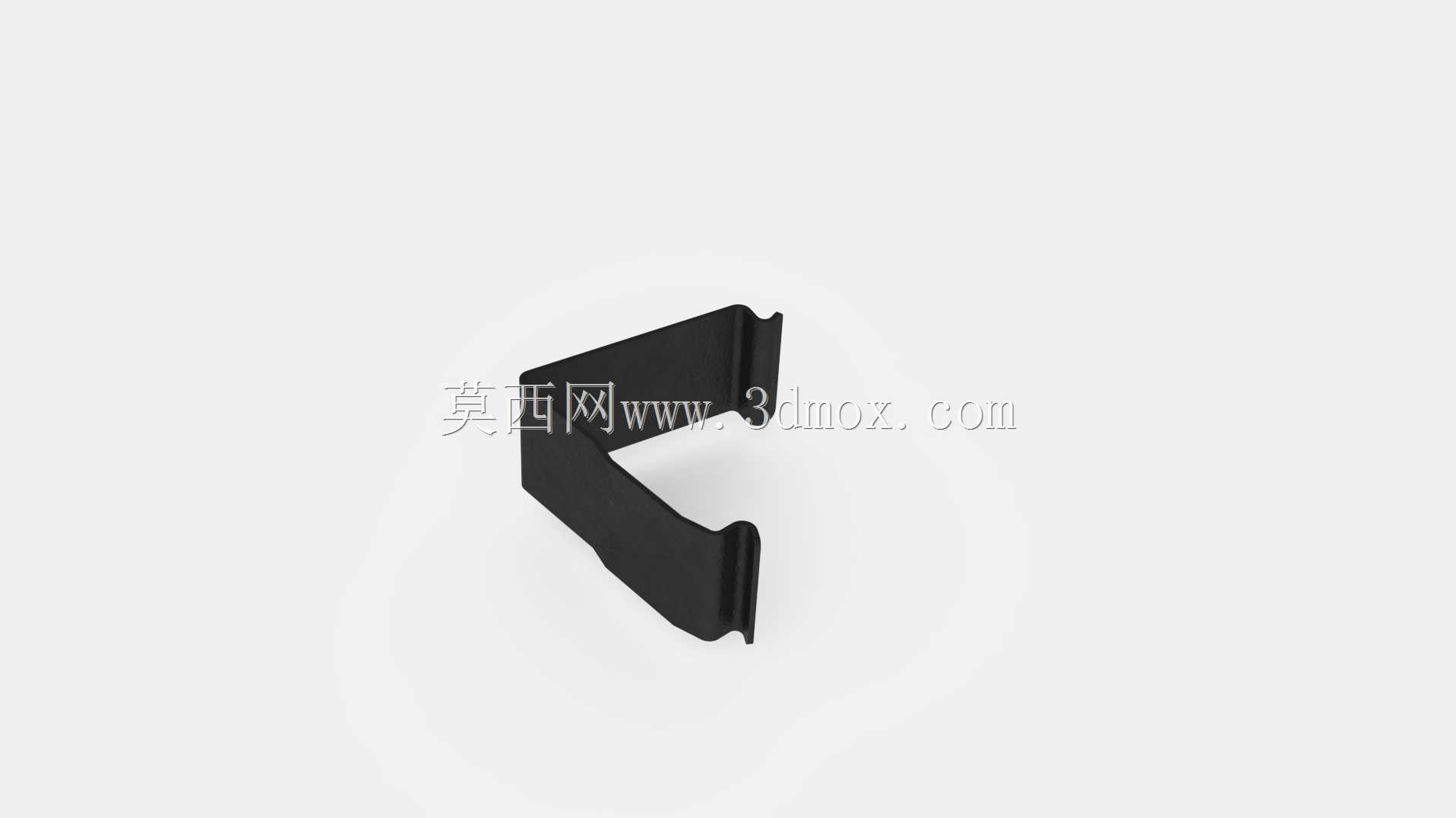

　　该连接件采用双侧带卡爪的弯折结构，整体为钣金冲压成型的一体式结构，安装时将连接件卡入两块箱板的拼接缝隙，两侧的外翻卡爪会分别嵌入两块箱板预设的卡槽内，依靠钣金自身的弹性形变产生持续的预紧力，避免箱体在搬运、振动过程中出现连接松脱，同时卡爪的导向斜面设计能够让安装过程更顺畅，只需施加垂直方向的按压力即可完成卡合，拆卸时只需撬动卡爪即可快速分离，不会对箱板表面造成损伤。在设计思路上，这款连接件充分考虑了钣金加工的工艺特性，整体采用等厚板材冲压弯折成型，无额外焊接、铆接工序，加工时只需通过落料、冲孔、弯折三道工序即可完成成型，零件一致性好，适合大批量生产，成本控制优势明显；结构上采用对称式的卡爪布局，受力时两侧卡爪的载荷分布均匀，

　　不会出现单侧应力集中导致的变形失效，弯折处的圆角过渡设计既能够避免钣金弯折时出现开裂，也能消除安装过程中的锐边划伤风险。从安装边界与尺寸适配来看，该连接件的弯折角度与箱板拼接的夹角完全匹配，卡爪的伸出长度根据常用箱板的壁厚范围设计，能够适配1.2mm至2.0mm厚度的钣金箱板、塑料箱板的连接需求，安装时不需要在箱板上加工复杂的结构，只需在箱板连接位置冲压出与卡爪匹配的矩形卡槽即可，卡槽的位置公差容忍度较高，即使存在±0.5mm的位置偏差也能顺利完成卡合，降低了箱板的加工精度要求。在实际选型应用中，需要根据箱体的承载重量、使用环境的振动强度确定连接件的布置间距，对于承载较重、运输过程振动较大的箱体，可适当加密连接件的布置数量，

　　每个拼接边的连接件间距控制在150mm至200mm即可满足连接刚度要求；对于需要经常拆装的周转类箱体，可选用弹性更好的冷轧钢板或不锈钢板材制作该连接件，反复拆装的疲劳寿命能够达到万次以上，不会出现弹性衰减导致的连接松动。该结构的另一优势在于隐藏式安装效果，连接件卡合后整体嵌入箱板的拼接缝隙内，外表面无突出结构，不会影响箱体的外观平整度，也不会在堆叠、搬运过程中与其他物体发生勾挂，相比外露的合页、搭扣类连接件，空间占用更小，更适合对外观整洁度有要求的设备箱体使用。在建模过程中，需要重点关注弯折处的回弹量控制，根据所选板材的材质、厚度调整冲压弯折的角度补偿值，确保成型后的连接件弯折角度与设计值一致，避免出现卡合过松或过紧的问题；卡爪的倒角尺寸需要根据箱板卡槽的导入角匹配，保证安装时的导向顺畅，同时卡爪的卡合深度需要控制在3mm至5mm之间，既保证足够的锁紧力，也不会因为卡接过深导致拆卸困难。
