拉环式快速释放销三维结构设计

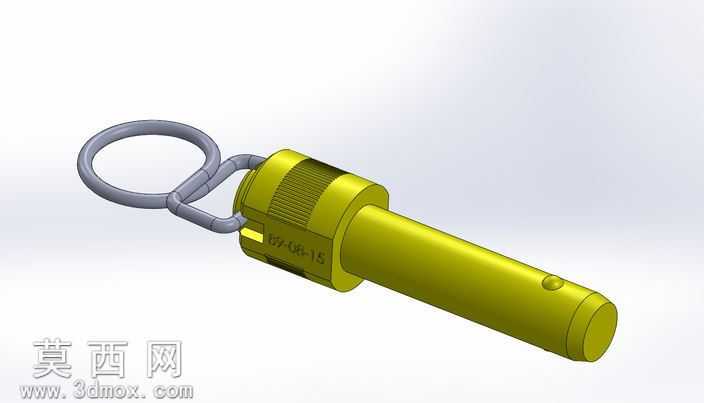

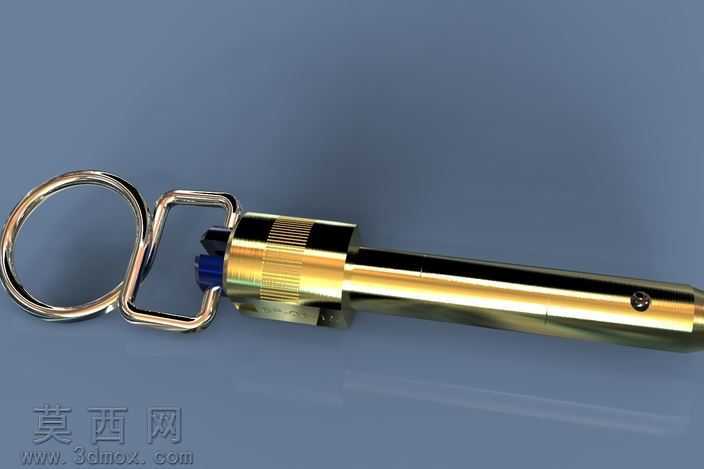

本作品为拉环式快速释放销的三维数字化模型，建模过程严格遵循快拆定位件的实际工程尺寸逻辑，整体采用参数化建模方式完成，可根据实际使用场景的销径、销长需求快速调整参数生成适配规格。模型整体分为拉环组件、锁紧主体、销杆本体三个核心结构模块，拉环部分采用闭环椭圆环搭配双段铰接连接结构，建模时对铰接处的转动间隙做了合理还原，既保证结构可视化的真实性，也预留了后续做运动仿真的结构基础；锁紧主体段表面设计有滚花防滑纹理，建模时通过阵列凹凸纹理特征还原真实金属件的表面质感，侧面设置有弹性锁紧珠的安装位，精准还原快锁销的按压解锁核心结构；销杆部分为等径圆柱结构，末端做了微小倒角处理，还原实际产品便于插入定位孔的工艺设计。材质渲染阶段，拉环部分采用哑光镀锌钢材质参数，还原金属拉环的磨砂金属质感，锁紧主体与销杆部分采用镀彩锌的亮面金属材质，通过调整环境光反射参数突出金属件的光泽质感，锁紧珠部分采用高硬度不锈钢材质，与主体材质做出明确区分，整体渲染效果贴近工业五金件的真实视觉表现。结构设计上充分考虑快速释放销的实际使用逻辑，拉环与主体的铰接结构可实现拉环的多角度转动，方便操作人员在狭小空间内拉动拉环完成解锁动作，侧面的弹性锁紧珠内置弹簧复位结构，在销杆插入对应定位孔后锁紧珠自动弹出卡接在定位孔端面，实现无额外紧固件的快速锁紧，拉动拉环时可带动内部结构收回锁紧珠，实现无工具快速拆卸，整体结构紧凑无冗余设计，完全符合快速装拆的工业使用需求。建模过程中对所有配合面做了公差适配的细节处理，铰接处的转动配合、锁紧珠的伸缩行程都按照实际产品的装配逻辑做了结构还原，不存在结构干涉、特征缺失的问题，可直接用于装配验证、工程出图、产品展示等多种场景。
