双螺栓绝缘管道管夹三维设计作品

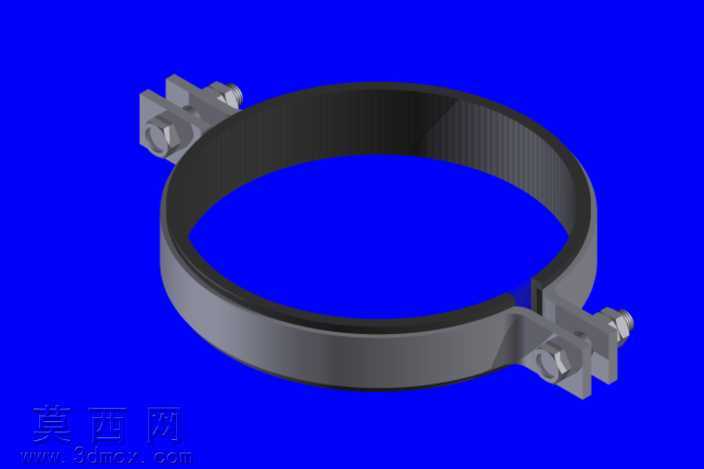

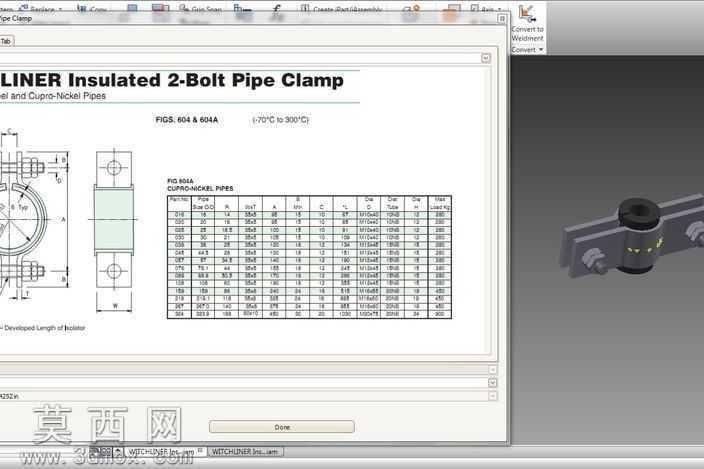

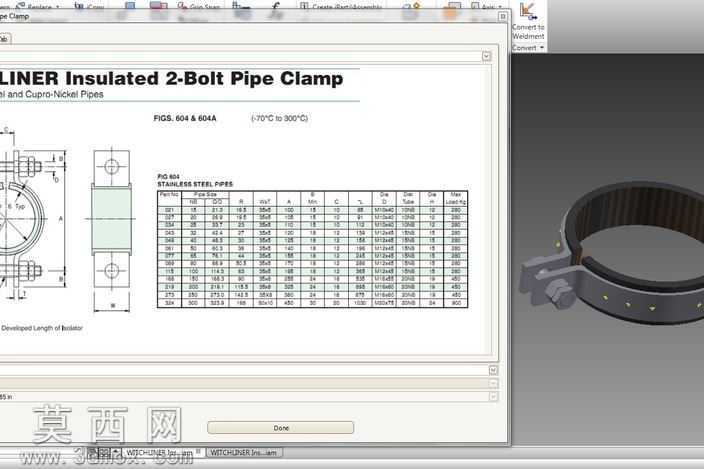

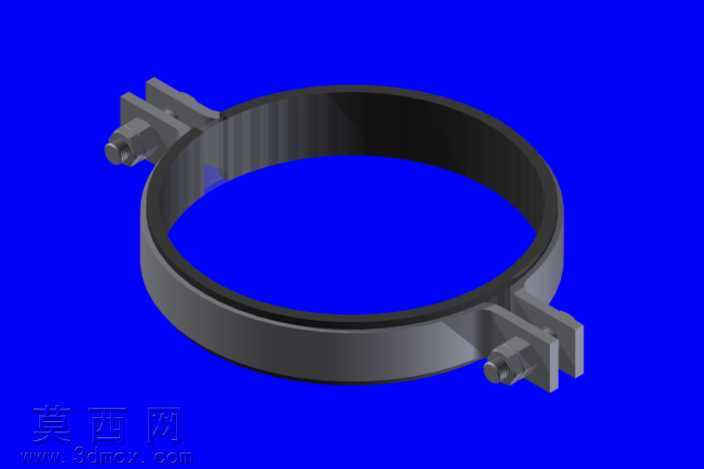

本作品为适配多规格管道的双螺栓绝缘管道管夹三维设计，建模阶段依托参数化设计逻辑搭建全特征模型，首先梳理管夹的核心组成结构：包含上下两半式环形夹体、绝缘内衬层、双侧紧固螺栓组件、锁紧螺母以及配套的安装定位凸台，建模过程中对环形夹体的曲率做了参数化关联设置，可适配不同公称直径的管道安装需求，夹体外侧的加强筋结构按照受力分布做了等距排布，既保证夹体的结构强度，又避免不必要的材料冗余。绝缘内衬层采用贴合夹体内壁的弧形结构设计，建模时单独拆分内衬零件，设置独立的材质属性，还原内衬与金属夹体的装配间隙，保证装配状态下内衬可完全包裹管道外壁，实现绝缘、防滑、减震的多重作用。双侧的螺栓紧固结构做了细节还原，包含螺栓头的防滑纹路、螺母的倒角特征、螺栓杆部的螺纹细节，装配关系按照实际工装的锁紧逻辑设置约束，可模拟螺栓拧紧过程中夹体的收拢状态，直观展示管夹的紧固原理。渲染阶段对不同零件分配对应材质：金属夹体赋予不锈钢材质，调整金属粗糙度参数还原冷轧不锈钢的哑光金属质感，边缘做轻微的倒角反光处理；绝缘内衬赋予黑色橡胶类材质，设置较低的反光度与较高的粗糙度，模拟橡胶内衬的磨砂触感；螺栓螺母赋予镀锌钢材质，还原标准件的亮面金属质感。设计过程中参考了管道安装的实际工况，管夹的安装底座预留了适配不同安装场景的固定孔位，环形夹体的开合角度做了合理限位，避免安装时夹体张开角度过大导致结构变形，同时针对不同温度工况的使用需求，在参数表中关联了对应规格的尺寸参数，覆盖常用的管道直径适配范围，模型的工程图模块同步生成了标准的二维视图，包含主视图、侧视图、规格参数表，清晰标注各部分尺寸与公差要求，可直接用于生产加工的参考，整体模型装配逻辑清晰，特征完整无缺失，可直接用于管道安装系统的装配模拟、工装选型展示以及相关产品的二次开发设计。
