碳纤维纹理球体渲染效果三维设计

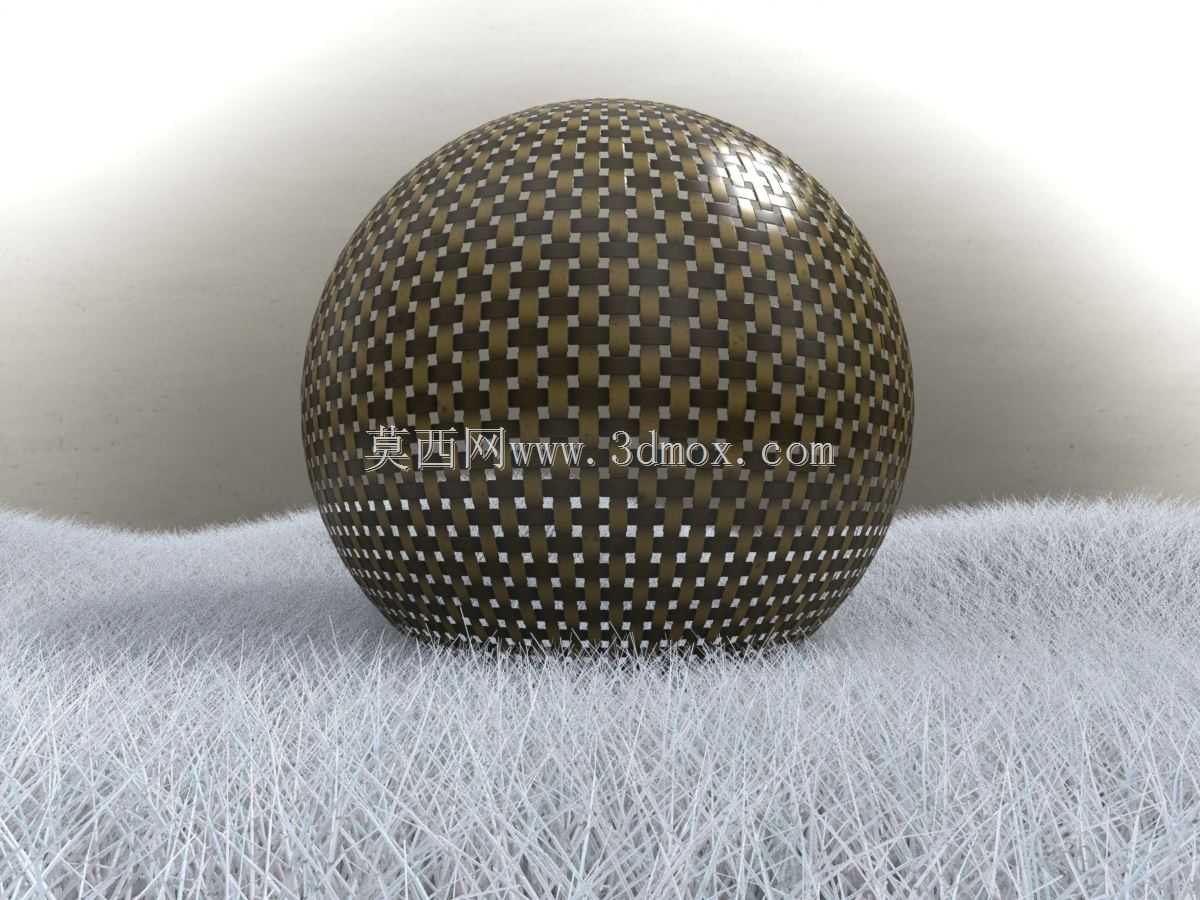

　　在机械设计的渲染验证环节，这类带编织纹理的球体模型常被用作材质校准的标准参照件，不管是做外观样机的材质预演，还是验证渲染环境的光影反射逻辑，都能提供非常直观的参照。很多做工业产品外观设计的工程师，在调试碳纤维类复合材料的渲染参数时，都会先拿标准球体做测试，因为球面的曲率连续变化，能完整呈现材质在不同法向角度下的反射、折射、纹理拉伸效果，比平面测试块更能还原实际曲面零件的材质表现。

　　从设计思路上来说，这个球体的纹理排布遵循了球面UV展开的均匀映射逻辑，避免了两极位置的纹理过度拉伸变形，编织格的尺寸在整个球面保持一致的视觉比例，不管是正视角度还是侧视边缘，格纹的大小偏差控制在人眼不易察觉的范围，这一点在做曲面零件的纹理设计时非常关键，很多新手做曲面纹理时容易忽略UV映射的拉伸问题，导致零件边缘或者曲率变化大的位置纹理变形，影响最终的外观呈现效果。

　　实际应用场景里，这类纹理球体除了作为渲染校准件，也常被用作设备操作界面的交互旋钮原型参考，很多高端工控设备的操作旋钮会采用碳纤维包覆的外观设计，既提升握持的摩擦力，也能增强设备的质感表现。在做这类旋钮的结构设计时，首先要确定球体的基准直径，常规工控旋钮的球面直径一般在30mm到50mm之间，安装边界要预留出下方基座的装配空间，基座和球面的衔接位置要做R0.5以上的圆角过渡，避免包覆碳纤维布的时候出现纤维褶皱。

　　从功能特性来看，这种编织纹理表面的摩擦系数比光滑球面高30%左右，戴劳保手套操作的时候也不容易出现打滑的情况，非常适合工业现场的操作工况。纹理的深度一般控制在0.1mm到0.2mm之间，太深容易积攒灰尘不好清理，太浅则起不到增加摩擦力的作用，同时纹理的边角都做了微小的圆角处理，不会出现尖锐的格纹棱角刮伤操作人员的情况。

　　在建模过程中，球体的基础曲面要保证G2连续，不能出现曲面拼接的棱线，否则纹理映射的时候会在棱线位置出现错位。碳纤维纹理的贴图要提前做无缝处理，保证球面任意位置的纹理衔接自然，不会出现明显的拼接缝。光影调试的时候，主光源采用45度角的柔光，避免硬光在球面产生过强的高光掩盖纹理细节，辅助光源放在对侧补光，把暗部的纹理细节也呈现出来，底部的漫反射面要调整合适的反射强度，还原球体放置在绒面材质上的柔和阴影效果，不会出现生硬的阴影边界。

　　很多工程师在做产品外观渲染的时候，容易忽略材质在不同曲率下的表现差异，通过这类标准球体的材质测试，可以快速把调好的材质参数复用到其他复杂曲面零件上，大幅提升渲染效率，同时保证同一款产品上不同曲面位置的材质表现统一，不会出现同一个碳纤维材质在平面上和曲面上视觉效果差异过大的问题。在做装配验证的时候，这类球体如果作为旋钮使用，还要考虑和下方转轴的配合公差，球体内部的安装孔要和转轴采用H7/k6的过渡配合，保证旋钮转动的时候没有旷量，同时安装孔的深度要足够，避免长期使用后旋钮出现松动脱落的情况。
