外墙壁挂式茶色玻璃阳台花槽结构设计

　　做建筑外立面配套构件设计快十二年，这类外凸式壁挂花槽的需求最近三年在低层住宅、临街商铺外立面改造项目里占比逐年提升，最早接触类似需求是在2019年的城郊联排住宅外立面升级项目里，当时甲方提出要在不破坏原有外墙保温层结构的前提下，给二层外窗下方增设可放置盆栽绿植的外置构件，同时要兼顾外立面视觉协调性，不能出现突兀的金属支架外露问题。

　　这套壁挂花槽的整体安装边界完全贴合常规民用建筑外窗下沿的墙体结构，安装基准面选在窗下沿往下120mm的实体墙位置，避开外墙保温层的锚固件排布区间，整体横向长度匹配对应外窗的窗洞净宽，两端各预留80mm的收边余量，避免和窗边的密封胶条、外墙排水坡产生干涉。花槽整体外凸距离控制在280mm，这个尺寸是经过多轮现场验证的：外凸尺寸小于250mm时，常规盆栽的土球放置空间不足，浇水时容易出现溢水顺着墙面流挂的问题；外凸尺寸超过300mm时，风阻系数会提升40%以上，高层安装时的风载荷安全冗余会被大幅压缩，同时会遮挡一层住户的自然采光，容易引发邻里纠纷。

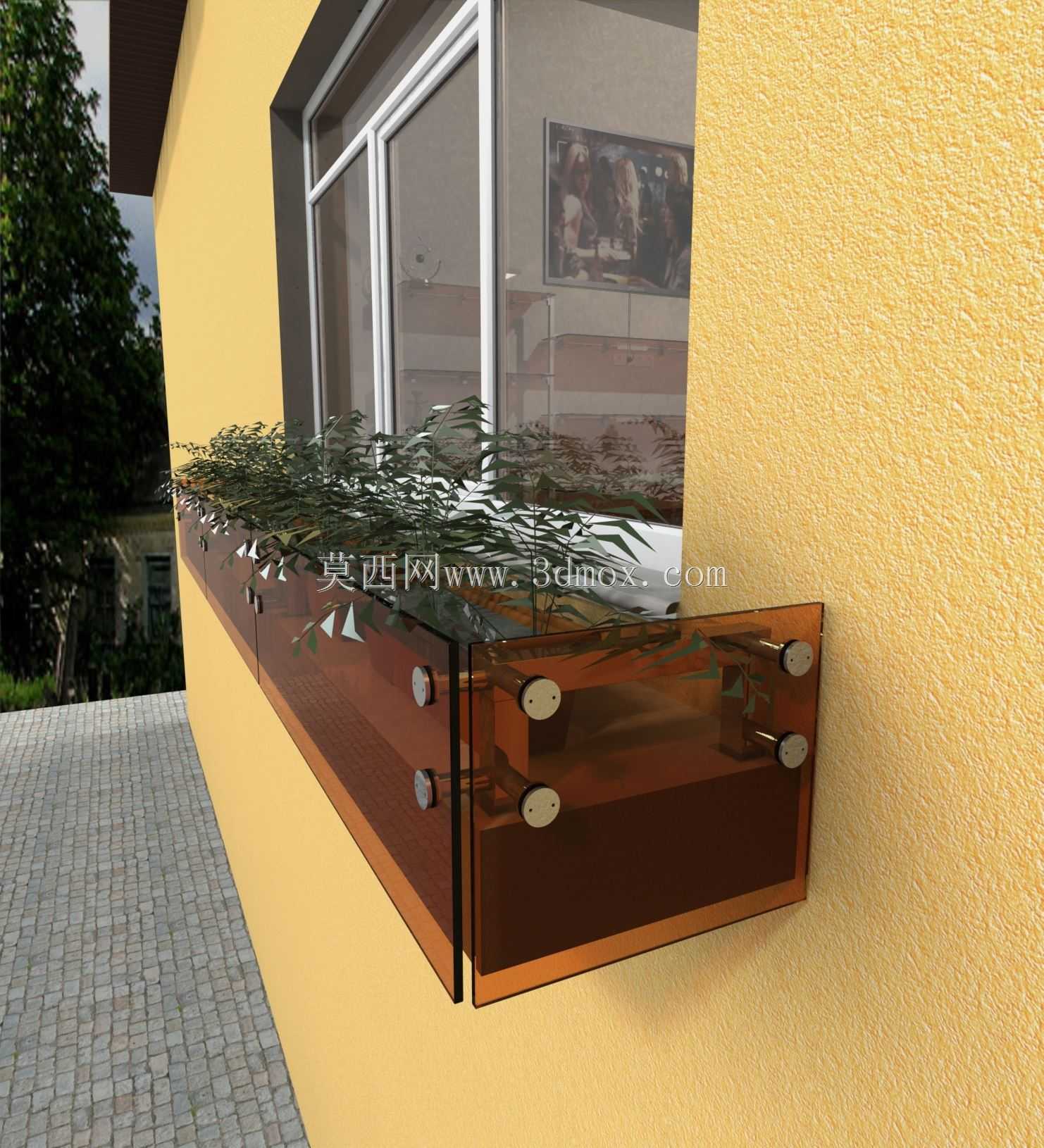

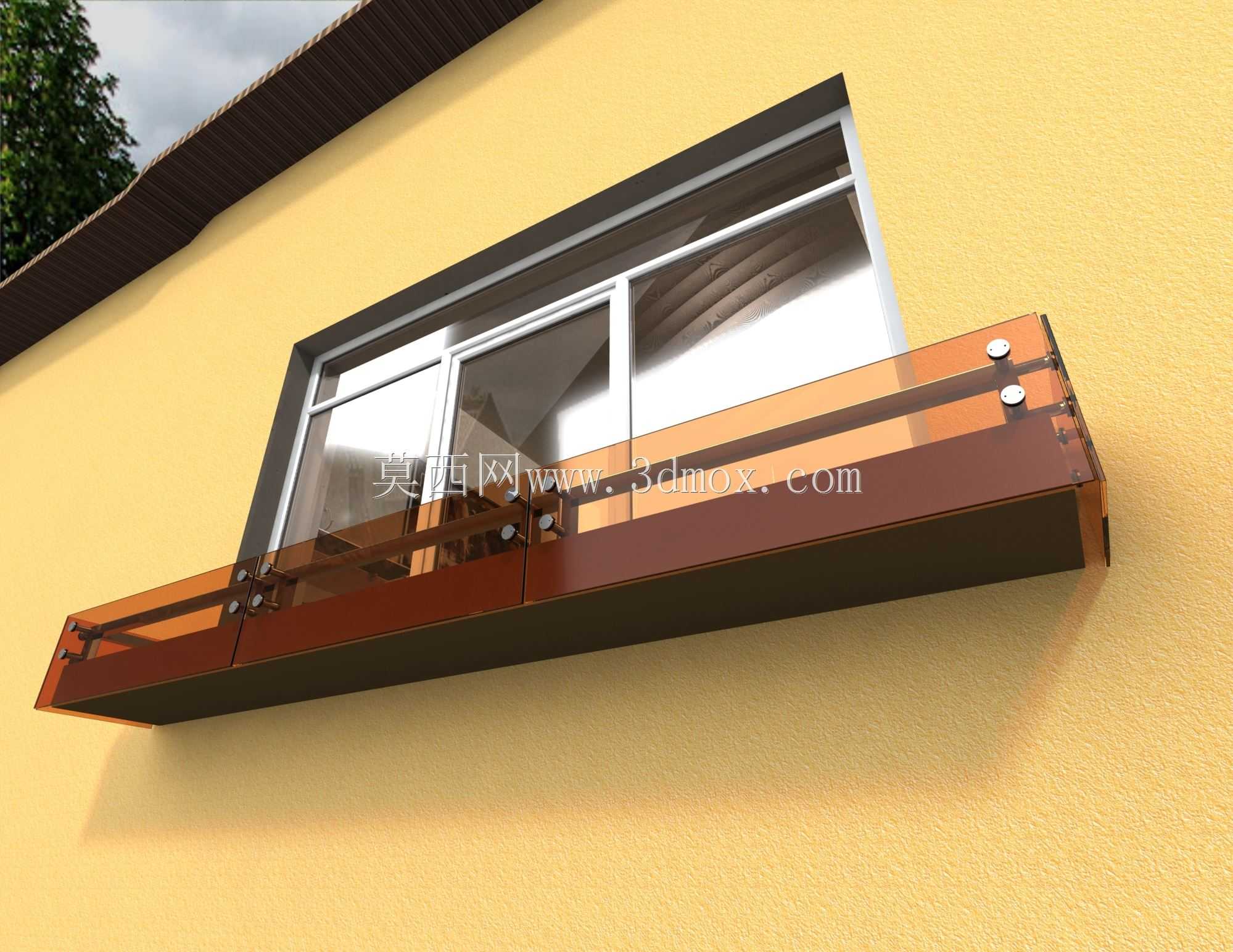

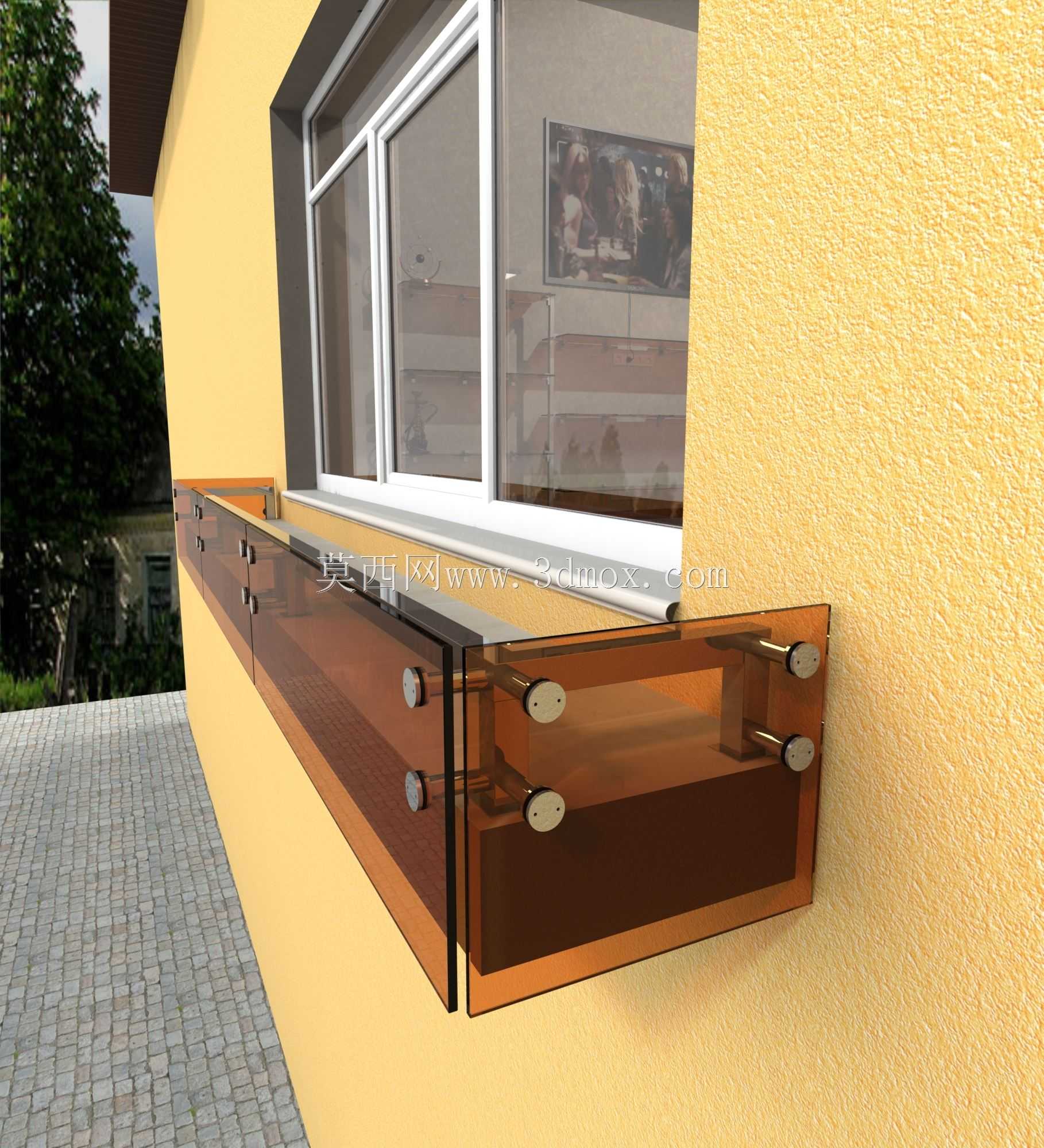

　　结构设计上采用分体式承载逻辑，内层的承载骨架用3mm厚的304不锈钢折弯成型，所有和墙体接触的固定点都采用背栓式连接，每个固定点的拉拔力设计值不低于12kN，固定点横向间距控制在450mm，对应花槽底部的加强筋位置，避免长期承重后出现底板下挠变形。外层的围护结构采用8mm厚的茶色半钢化玻璃，玻璃边缘做45度倒角磨边处理，通过不锈钢广告钉和内层骨架连接，广告钉的装饰盖和玻璃之间增设2mm厚的三元乙丙橡胶垫片，一方面避免玻璃和金属硬接触产生应力碎裂，另一方面可以抵消不同材质热胀冷缩产生的位移差，不会出现高温季节玻璃被挤裂的问题。

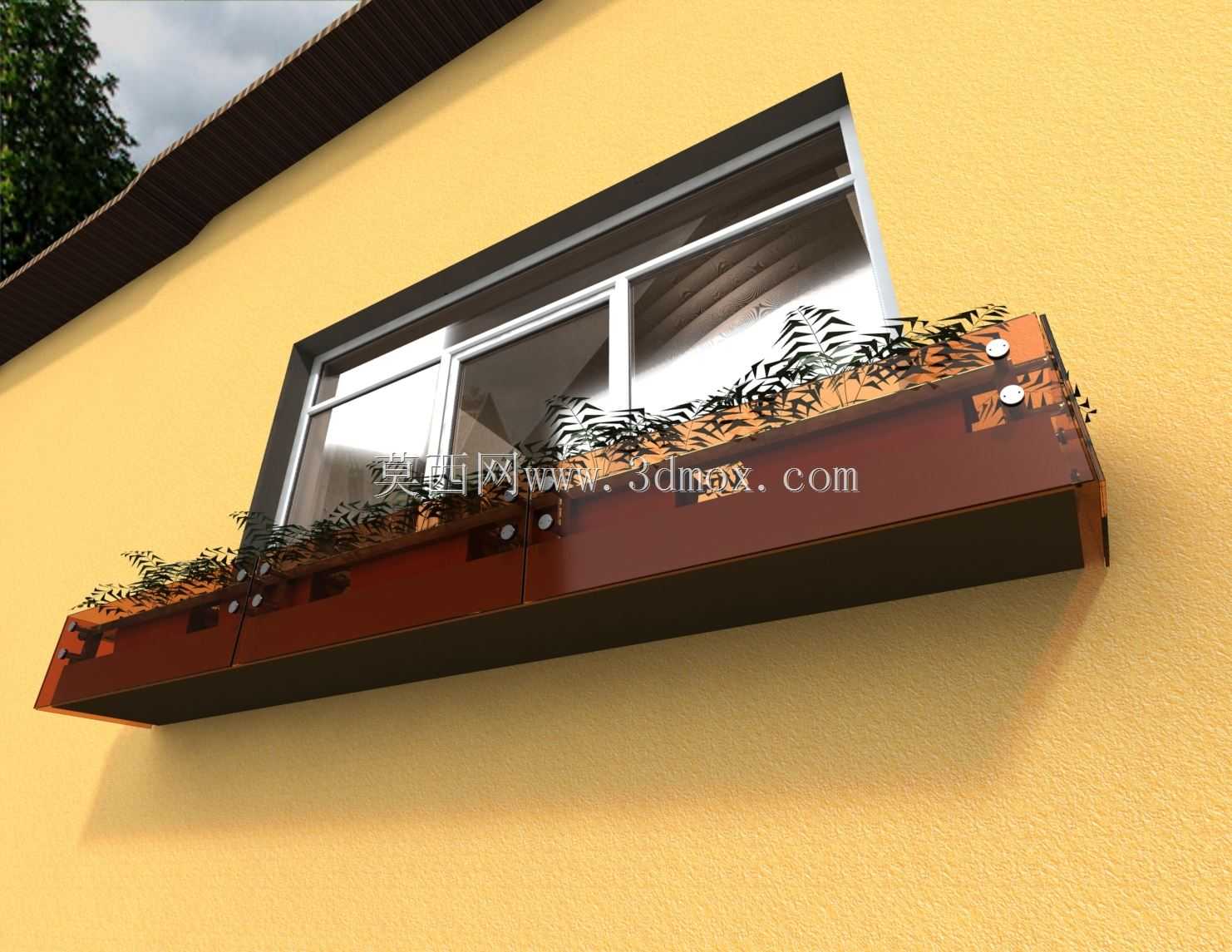

　　花槽的底板设计了5‰的找坡坡度，在靠近墙体的一侧预留了隐藏式排水槽，排水槽每隔600mm设置一个直径6mm的排水孔，排水孔末端接有隐形导水条，将浇灌多余的积水直接导到外墙预设的排水坡道上，不会顺着玻璃表面流挂留下水渍。玻璃围护的高度设置为180mm，这个高度刚好可以遮挡常规盆栽的营养钵侧面，从室外视角看过去只能看到绿植的茎叶部分，不会露出塑料花盆的边缘，视觉整洁度更好；同时180mm的围护高度也能避免大风天气下盆栽被吹落，起到安全防护的作用。

　　实际应用场景里，这类构件除了民用住宅的外置花槽用途，还可以适配商业街区的外立面装饰需求，比如咖啡馆、文创店的外窗下方安装后，可以放置香草类盆栽或者装饰性花艺，提升商铺的视觉辨识度。设计过程中需要重点核算的参数除了静载承重（按照每米长度放置50kg种植土加盆栽的载荷计算），还要考虑不同地区的风载荷、雪载荷组合工况，北方严寒地区还要额外考虑冻胀对连接节点的影响，所有和墙体接触的金属件都要做绝缘垫片隔离，避免不同材质接触产生电化学腐蚀，缩短构件的使用寿命。

　　建模过程中需要重点处理的细节包括玻璃固定孔的位置公差，每个孔位的位置度公差控制在±0.2mm以内，避免现场安装时出现孔位错位无法装配的问题；不锈钢骨架的折弯圆角控制在R3，避免应力集中导致焊接位置开裂；排水槽的折弯角度要精准匹配找坡坡度，不能出现局部积水的问题。另外在和外墙衔接的位置，要预设打胶槽，安装完成后打耐候密封胶封堵缝隙，避免雨水顺着固定螺栓的孔隙渗入墙体内部，造成内墙返潮发霉的问题。

　　从实际项目的反馈来看，这种茶色玻璃的壁挂花槽比传统的金属花箱、PVC花箱的视觉适配性更强，茶色玻璃可以弱化内部土壤和花盆的视觉存在感，和米黄色、浅灰色的真石漆外墙搭配协调性好，不会像透明玻璃那样容易显脏，日常维护只需要擦拭玻璃外表面即可，维护成本比金属材质低很多，不会出现长期户外使用后掉漆、锈蚀的问题。
