离心式流体机械叶轮三维设计作品

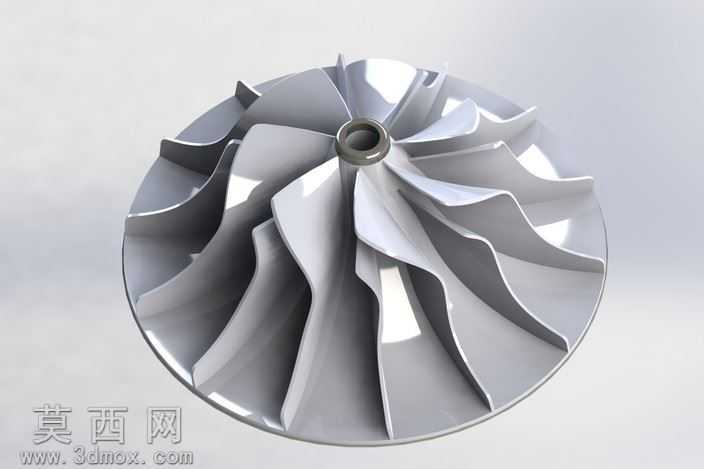

本作品为离心式流体输送设备配套的叶轮三维建模成果，建模过程以流体力学基础原理为核心依据，结合实际工况下的流体导向需求完成整体结构设计。建模阶段首先确定叶轮的核心基准参数，以中心安装轴孔为定位基准，完成轮毂主体的回转特征构建，保证轴孔与安装轴的配合公差符合通用机械装配要求，轮毂与叶片衔接处做平滑过渡处理，避免应力集中导致的部件疲劳损坏。叶片部分采用空间扭曲曲面造型设计，每一片叶片的进口角、出口角都经过参数化校准，确保流体进入叶轮流道时无冲击、流出时符合预设的压力与流速要求，叶片沿轮毂圆周方向等距阵列排布，整体动平衡性能经过参数校验，可满足高转速工况下的稳定运行需求。建模过程中对叶片前缘、后缘做了圆角修型处理，既降低流体经过时的阻力损耗，也减少叶片边缘的磨损风险。轮盖部分采用与叶片外缘匹配的回转曲面设计，与所有叶片外缘完全贴合封闭，形成完整的流体流道，避免流体泄漏影响工作效率。材质渲染阶段采用哑光金属质感材质，模拟常用的铝合金或不锈钢叶轮的真实表面效果，通过光影调整突出叶片曲面的流畅弧度与整体结构的精密感，清晰展现各部分的衔接关系。整个模型的结构设计兼顾气动性能与结构强度，所有曲面均做连续性校验，无破面、重叠等建模缺陷，可直接用于后续的流体仿真分析、结构强度校核，也可作为机械设计教学、产品开发参考的数字化模型，还原了真实工业叶轮的核心结构特征与设计逻辑。
