复古拱形座钟外观结构三维设计

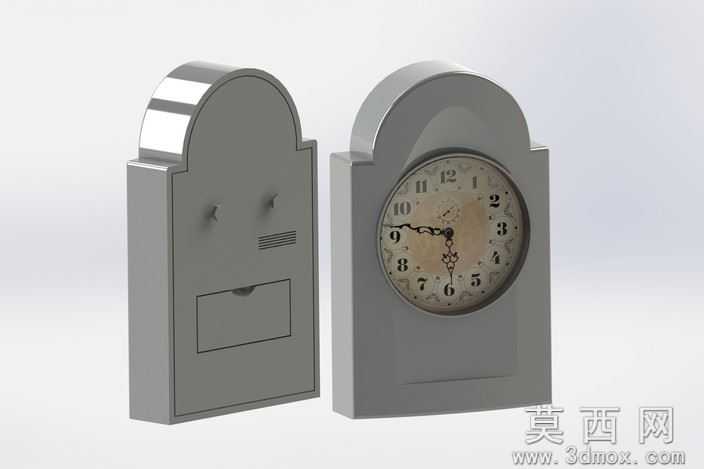

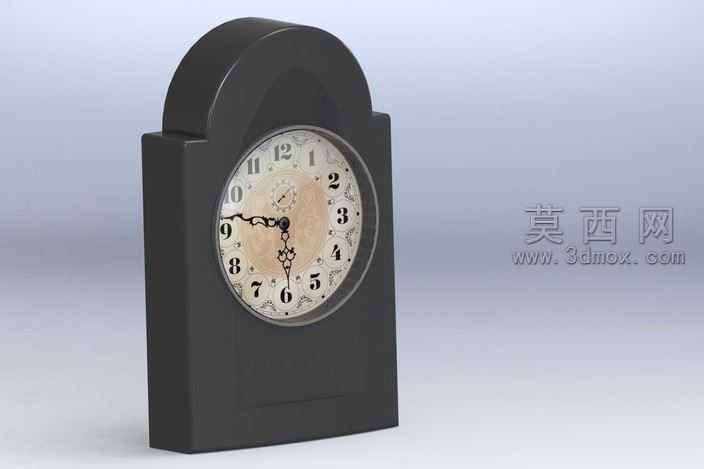

本作品为复古拱形座钟的三维设计模型，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先从整体轮廓入手，先绘制钟体的拱形顶部与竖直侧围的基准草图，通过拉伸、倒圆角等基础特征构建出钟壳的主体实体，针对钟壳顶部的圆弧过渡区域，采用曲率连续的倒圆角参数设置，避免曲面出现生硬折角，还原老式座钟圆润柔和的外壳质感。钟面部分单独拆分建模，先绘制圆形钟面基准面，在该基准面上排布1-12的阿拉伯数字刻度标识，同时绘制分钟刻度的细分线条，所有刻度元素均采用包覆特征贴合在钟面曲面上，保证刻度与钟面的贴合度完全符合实物装配逻辑。指针组件分别建模时针、分针与秒针，其中时针与分针做了复古雕花造型处理，通过扫描、放样特征还原指针端部的装饰性花纹，指针与钟面中心的转轴位置做了同轴心配合约束，预留出指针转动的运动间隙，可直接用于后续运动仿真演示。钟壳材质在渲染阶段做了哑光深色硬质材质调试，模拟老式胶木或深色烤漆外壳的质感，调整材质的粗糙度参数至0.7左右，避免出现过于强烈的镜面反射，还原复古座钟沉稳内敛的视觉效果；钟面部分采用米白色做旧基底材质，刻度与数字做深褐色印刷质感处理，指针部分做金属做旧效果，添加轻微的磨损纹理贴图，提升整体模型的真实感。模型结构上拆分了钟壳、钟面、指针、中心转轴四个独立零部件，各零部件之间的装配关系完全按照实物的装配逻辑设置配合约束，既保证了外观的还原度，也预留了内部机芯结构的拓展建模空间，可直接用于复古家居摆件的效果展示、钟表结构的教学演示等场景，整体建模过程严格遵循实物比例，所有特征参数均可编辑调整，方便后续根据需求修改钟体尺寸、外观纹理等细节元素。
