民航客机涡扇喷气发动机外观结构

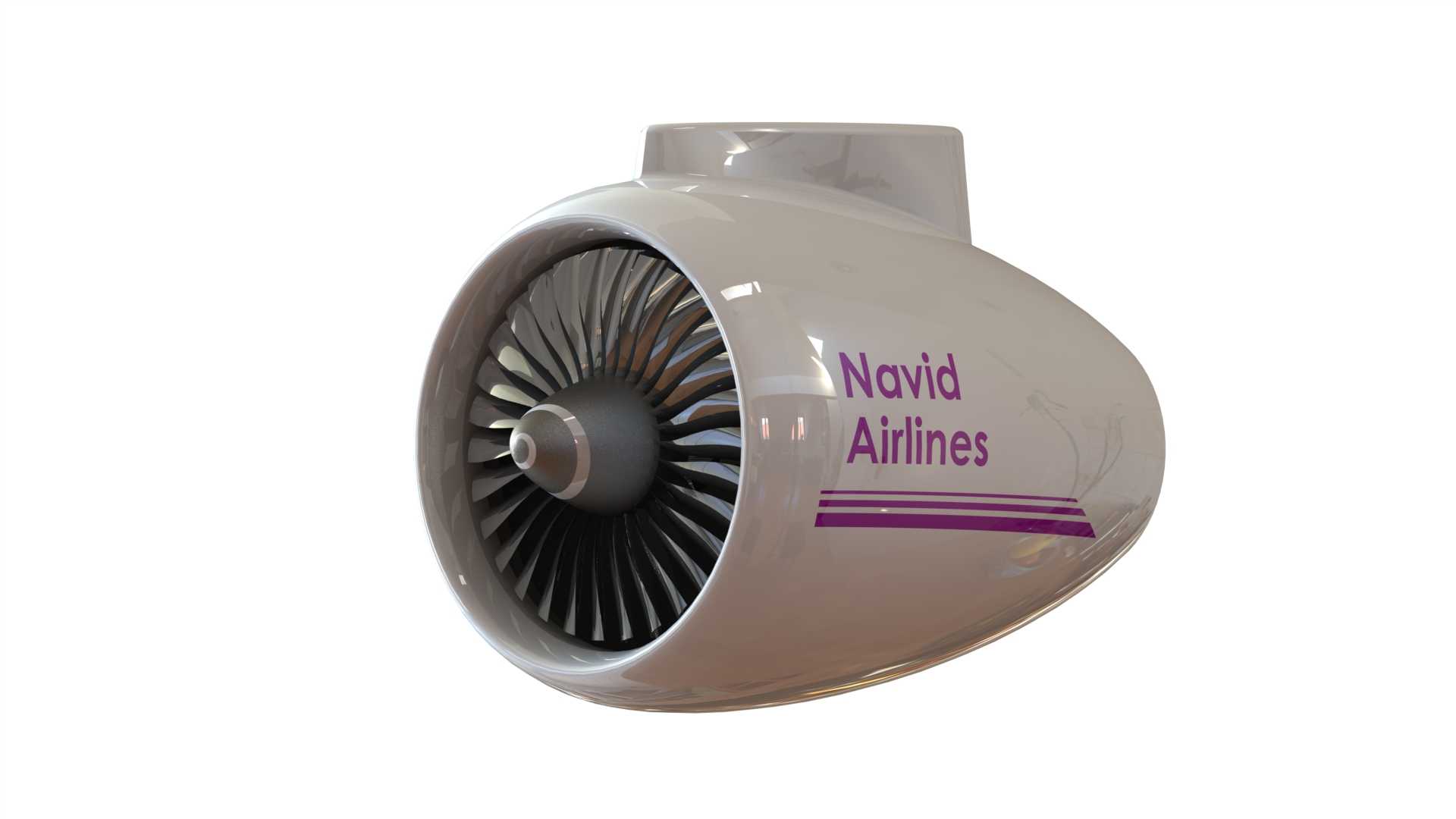

该模型还原的是大涵道比民用涡扇喷气发动机的短舱总成结构，这类动力单元是民航干线、支线客机的核心动力来源，日常承担着为航空器提供巡航推力、驱动机载附件系统运转的核心作用，除核心推力输出外，还需从高压压气机级引气为飞机空调、座舱增压、机翼防冰系统提供高压气源，部分型号还会通过附件齿轮箱输出轴功率驱动发电机、液压泵，为整机供电与液压系统提供动力源。

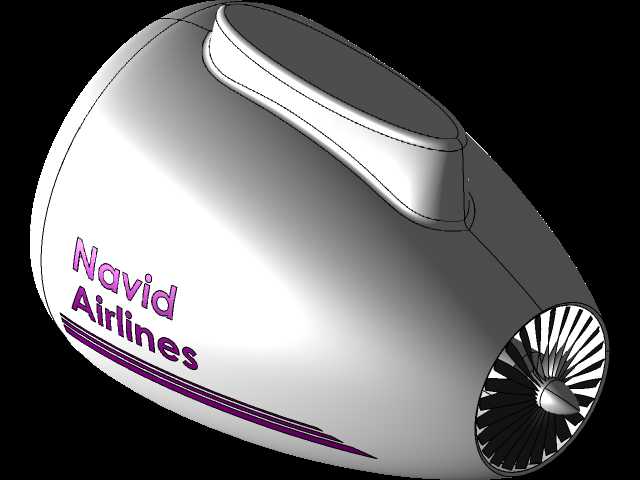

从结构设计逻辑来看，模型完整呈现了发动机短舱的气动外形特征，短舱进气道唇口采用大圆角过渡设计，能够在大迎角飞行、侧风降落等极端工况下保证进气道内流场均匀，避免压气机叶片因进气畸变发生喘振；短舱外壁的流线型修型充分考虑了巡航阶段的减阻需求，整体呈前宽后缓收的水滴形截面，能够有效降低飞行过程中的压差阻力，外壳预留的安装凸台是发动机吊挂与机翼的连接接口，该接口的位置设计经过重心配平计算，能够保证发动机安装后整机重心处于合理区间，避免飞行过程中出现不必要的配平阻力。

模型呈现的风扇叶片采用宽弦掠形设计，这类叶片相比早期窄弦叶片，具备更高的抗外物损伤能力，同时能够提升风扇级的增压效率，降低风扇运转过程中的噪声，满足民航机场的噪声管控要求；短舱外侧的标识区域对应实际发动机的维护标识、型号铭牌粘贴位置，地勤人员可通过该区域的标识快速识别发动机型号、维护节点信息。

从安装边界来看，这类发动机短舱的最大径向尺寸需满足飞机机翼离地间隙要求，避免飞机起降过程中短舱底部与跑道道面发生刮擦，轴向长度则需匹配吊挂的结构强度设计，避免过长的发动机导致吊挂弯矩超出设计阈值；短舱尾部的喷口分为内涵道与外涵道两个通道，外涵道冷气流与内涵道高温燃气在喷口处混合排出，能够有效降低排气温度与排气噪声，同时提升推进效率。在实际建模过程中，这类结构需要重点关注短舱曲面的G2连续，避免曲面出现褶皱导致气动仿真结果失真，同时风扇叶片的阵列角度、叶尖与机匣的间隙值都需要严格匹配实际设计参数，才能保证模型用于教学演示、结构展示时的准确性，该模型可用于航空类专业的结构教学、民航类科普展示场景，也可作为飞行器总体布局设计时的动力单元占位模型，辅助设计人员完成机翼吊挂位置、发动机间距的布局校核。
