波纹金属屋顶甲板瓦楞板三维设计

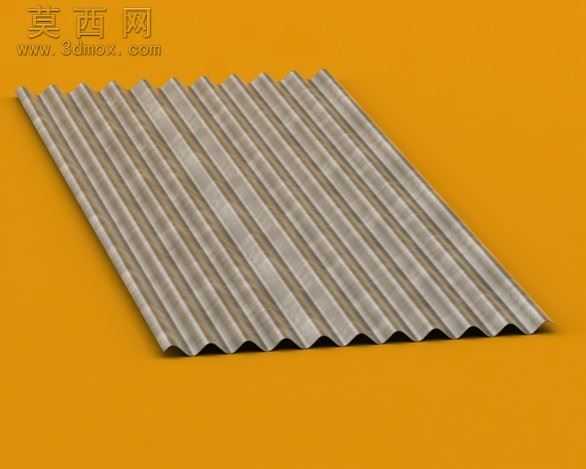

本作品为8英尺规格的波纹金属屋顶甲板瓦楞板三维模型，建模过程严格遵循实际工业产品的尺寸规范与结构特征，精准还原了瓦楞板的波浪形压型结构。建模阶段首先通过基准面绘制瓦楞截面的轮廓曲线，对波峰、波谷的圆弧过渡与直线段尺寸进行精准约束，确保截面轮廓符合2.67"x7/8的瓦楞规格参数，随后通过拉伸特征生成整板基础实体，再对板体边缘进行工艺性倒角处理，还原真实金属板材的边缘加工细节。材质设置上选用了做旧质感的金属材质，调整材质的粗糙度、金属度参数，模拟户外使用的金属屋面的哑光金属质感，搭配暖橙色背景进行渲染，通过光影效果突出瓦楞结构的起伏层次，清晰展现每一道瓦楞的弧度与间距特征。结构设计上，模型完整保留了瓦楞板的等距波纹结构，波峰与波谷的间距均匀一致，板体厚度符合常规金属屋面板的厚度标准，整体结构简洁规整，既还原了瓦楞板的力学支撑特性——波纹结构可有效提升板材的抗弯强度与承重能力，也兼顾了模型的轻量化设计，方便在各类装配场景中调用。该模型最初为LED光瓶设计挑战项目打造，可直接用于屋面场景搭建、工业产品展示、结构力学仿真演示等场景，模型的几何特征完整，无破面、错面等建模问题，可直接导入各类三维软件进行二次编辑，也可用于渲染出图、3D打印等不同用途，能够为相关设计项目提供精准的瓦楞板结构参考，减少重复建模的工作量，提升设计效率。
