木衬炉具用120毫米90度波纹弯头

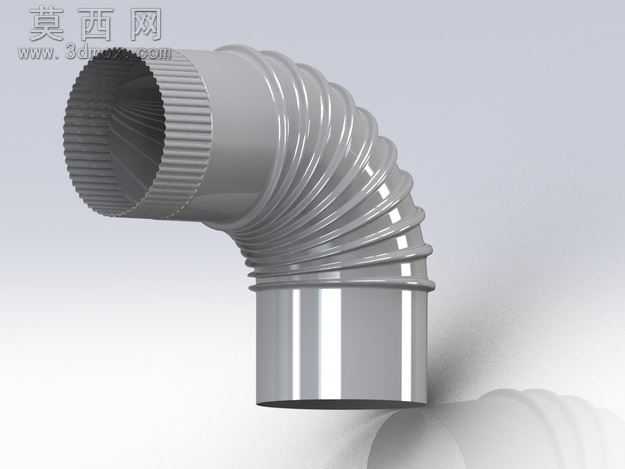

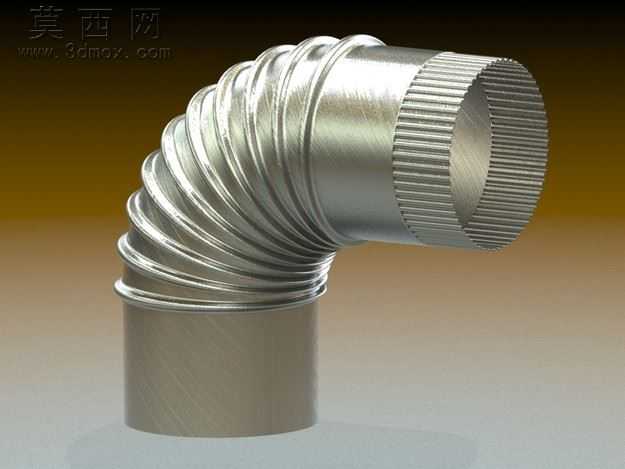

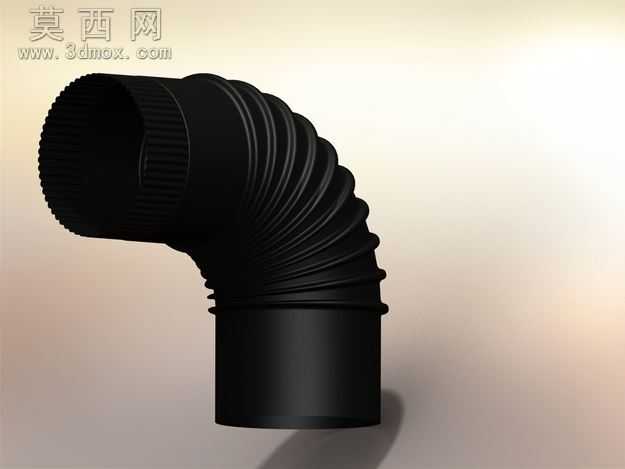

本款90度波纹弯头为适配木衬炉具排烟管路设计，建模阶段采用SolidWorks完成全参数化三维构建，整体尺寸严格遵循120毫米通径的设计要求，精准匹配对应规格的炉具排烟接口与外接管道。建模过程中首先绘制两端接口的基准截面，其中一端接口设计有防滑滚齿结构，通过圆周阵列特征完成齿形的均匀排布，可有效提升管道连接后的摩擦力，避免安装后出现松脱移位的问题；弯头转弯段采用多圈环形波纹结构设计，建模时通过螺旋线引导放样生成连续的波纹曲面，既还原了金属波纹管件的可微调角度特性，也通过曲面加厚特征保证了管壁的均匀厚度，兼顾结构强度与轻微形变适配能力，另一端光滑直筒接口则做了端部倒角处理，方便对接时的管道插入安装。材质渲染阶段赋予模型哑光镀锌金属材质，调整金属粗糙度与环境反射参数，还原镀锌铁皮管件的真实质感，波纹曲面处通过高光参数调整凸显环形波纹的层次感，滚齿结构处通过凹凸贴图强化齿形的立体质感，整体渲染效果贴近实物外观。结构设计上充分考虑木衬炉具的排烟使用场景，90度转弯角度可适配垂直排烟口转水平管路、或水平管路转垂直排烟道的安装需求，波纹段的存在允许安装时进行小范围的角度微调，降低现场安装的对接精度要求，两端差异化的接口设计可分别对接炉具排烟口与外接排烟管道，无需额外转接件即可完成装配。设计过程中重点校核了弯头内部的通径流畅性，转弯处的曲面过渡做了顺滑处理，避免排烟过程中出现积灰死角，管壁厚度参数参考常规民用排烟管件的通用标准设置，兼顾耐用性与材料成本控制，整体模型结构完整，特征参数清晰，可直接用于管件生产参考、管路装配模拟以及相关五金产品的设计展示。
