多齿轮组联动日内瓦间歇传动机构

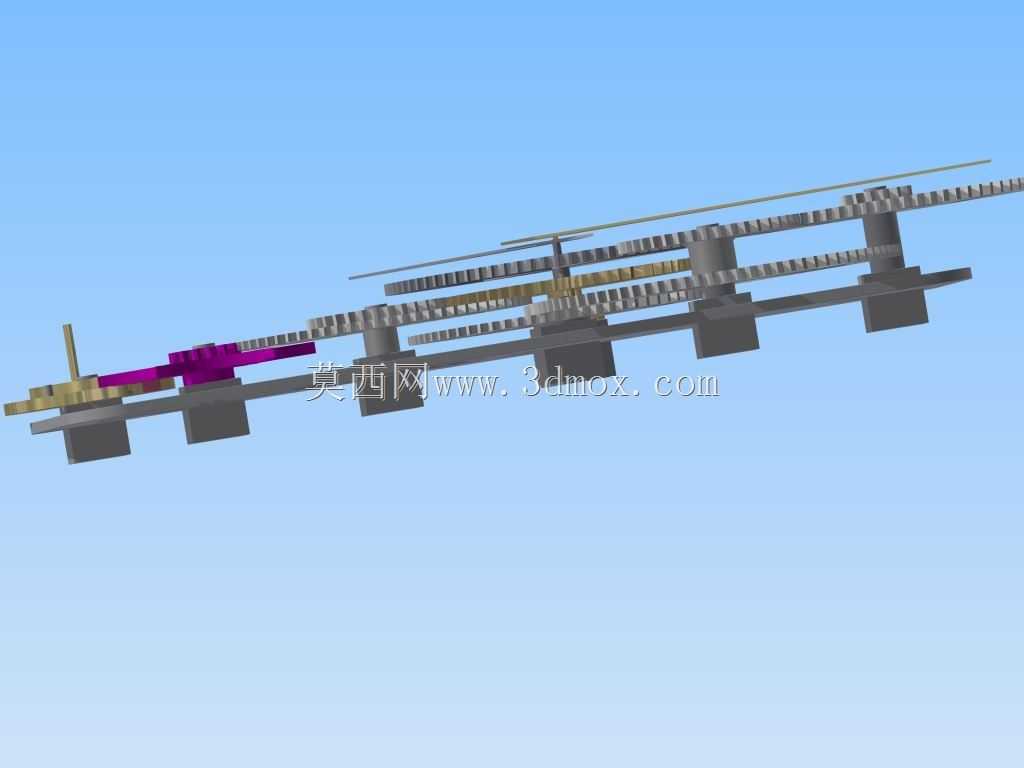

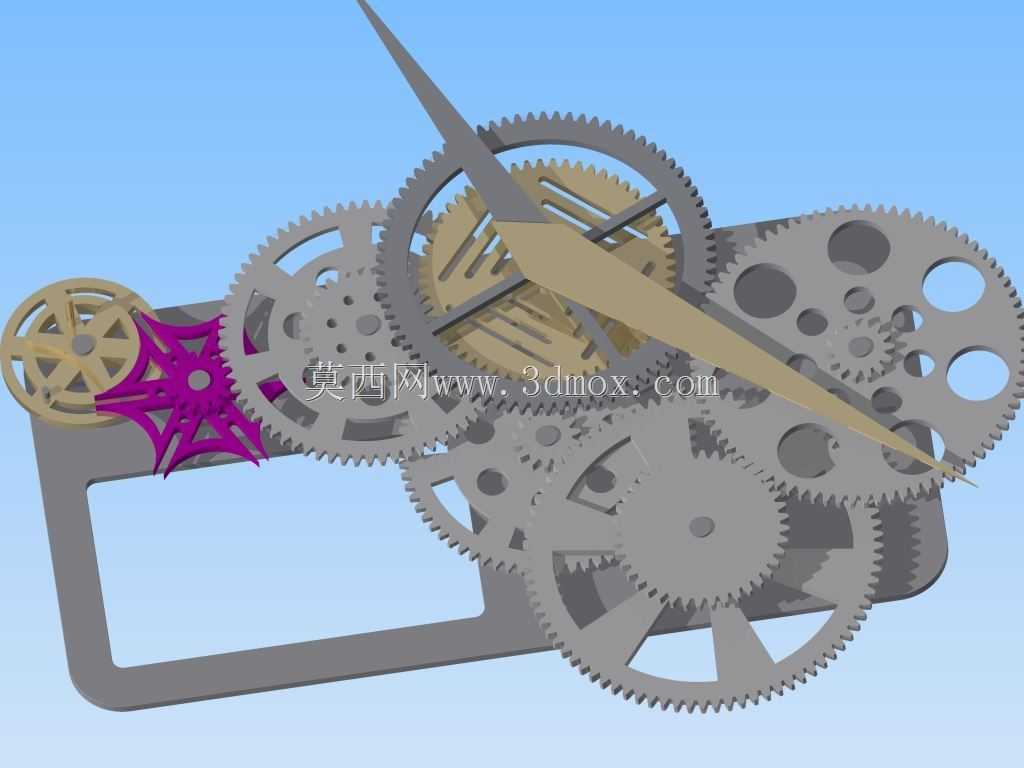

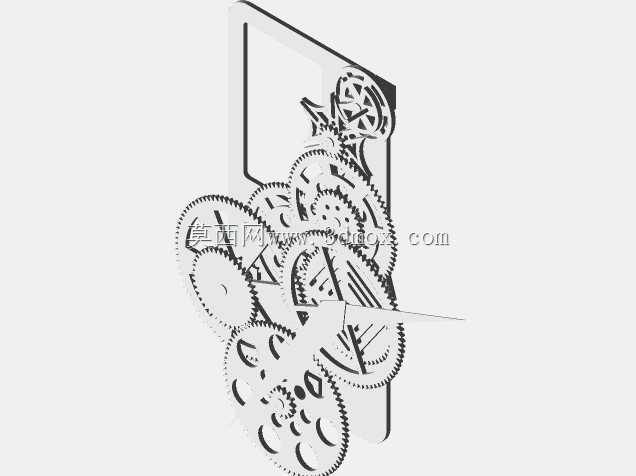

　　这套多齿轮联动的日内瓦间歇传动结构，核心是通过齿轮组的定比啮合，将连续旋转输入转化为符合节拍要求的间歇旋转输出，在轻工包装、精密机床进给、自动化装配工位转位等场景中有着广泛的应用空间。不同于常规单销轮驱动的日内瓦机构，这套结构通过多级不同模数、不同齿数的齿轮做动力传递路径的排布，能够在输入轴保持恒定转速的前提下，调整输出槽轮的单次转位角度、停顿占比，适配不同工位数量的自动化作业需求。从结构布局来看，整套传动组件的安装基准依托一块带镂空减重的矩形安装基板，所有齿轮的转轴均垂直固定在基板平面上，装配时需严格保证各转轴的平行度误差控制在0.02mm以内，避免齿轮啮合出现偏载、卡滞，加剧齿面磨损。设计阶段特意在各齿轮的齿侧、

　　端面预留了均匀的配合间隙，既考虑到3D打印成型时的层纹公差、FDM工艺的收缩变形余量，也能保证常温工况下，即使有少量润滑脂残留、细微粉尘落入啮合间隙，整套机构依然可以顺畅运转，不会出现顶齿、锁死的问题。传动路径上，动力从最外侧的大直径主动齿轮输入，经过三级不同传动比的直齿轮做减速增扭，最终将动力传递到与日内瓦槽轮同轴的驱动销轮上；销轮上的圆柱销在进入槽轮的径向导槽时，会推动槽轮转过固定角度，当圆柱销脱离导槽后，槽轮上的凹锁止弧会与销轮上的凸锁止弧贴合，保证槽轮在停顿阶段保持精准的定位，不会因为负载惯性出现窜动。这套结构里特意搭配了不同厚度、不同开孔样式的齿轮，部分大直径齿轮做了辐条式镂空减重，既降低了传动件的转动惯量，

　　减少启停阶段的冲击载荷，也能直观展示动力传递的层级关系，适合做机械原理教学的演示教具，也可以直接移植到小型自动化转台、多工位送料机构的传动单元中。转子表面做的高销结构，是为了手动调试机构时，不需要借助额外工具，直接用手指就能拨动输入轴转动，方便观察整个传动链的运转状态，检查各啮合点的接触痕迹，确认锁止弧的配合间隙是否符合设计要求。所有传动零件的尺寸均采用公制毫米单位设计，各齿轮的模数统一匹配，保证啮合时的齿侧间隙均匀，安装时只要保证各转轴的端面跳动符合要求，不需要额外做复杂的配磨调整，就能实现顺畅的间歇传动。在实际设备应用中，这类日内瓦机构常被用在需要固定节拍转位的场合，比如多色印刷机的工位转鼓、灯泡装配线的工件转盘、

　　自动灌装线的瓶身定位机构，相比槽轮、棘轮等其他间歇传动结构，齿轮驱动的日内瓦机构传动更平稳，转位时的冲击更小，定位精度更高，适合中低速、需要精准分度的作业场景。设计时特意将锁止弧的配合间隙控制在0.05mm以内，既保证停顿阶段的定位刚性，也避免加工误差导致锁止时出现卡滞；齿轮的齿形采用标准渐开线直齿，加工难度低，无论是3D打印打样，还是后续开模做注塑件、机加工金属件，都能快速实现量产，不需要定制特殊刀具。整套机构的外轮廓边界控制在矩形基板的范围内，没有超出安装面的突出结构，安装时只需要在基板对应的固定孔位锁上紧固件，就能将整套传动单元集成到设备的安装框架上，不需要额外设计复杂的支撑结构，适配性较强。
