NGW型行星轮系传动结构三维设计

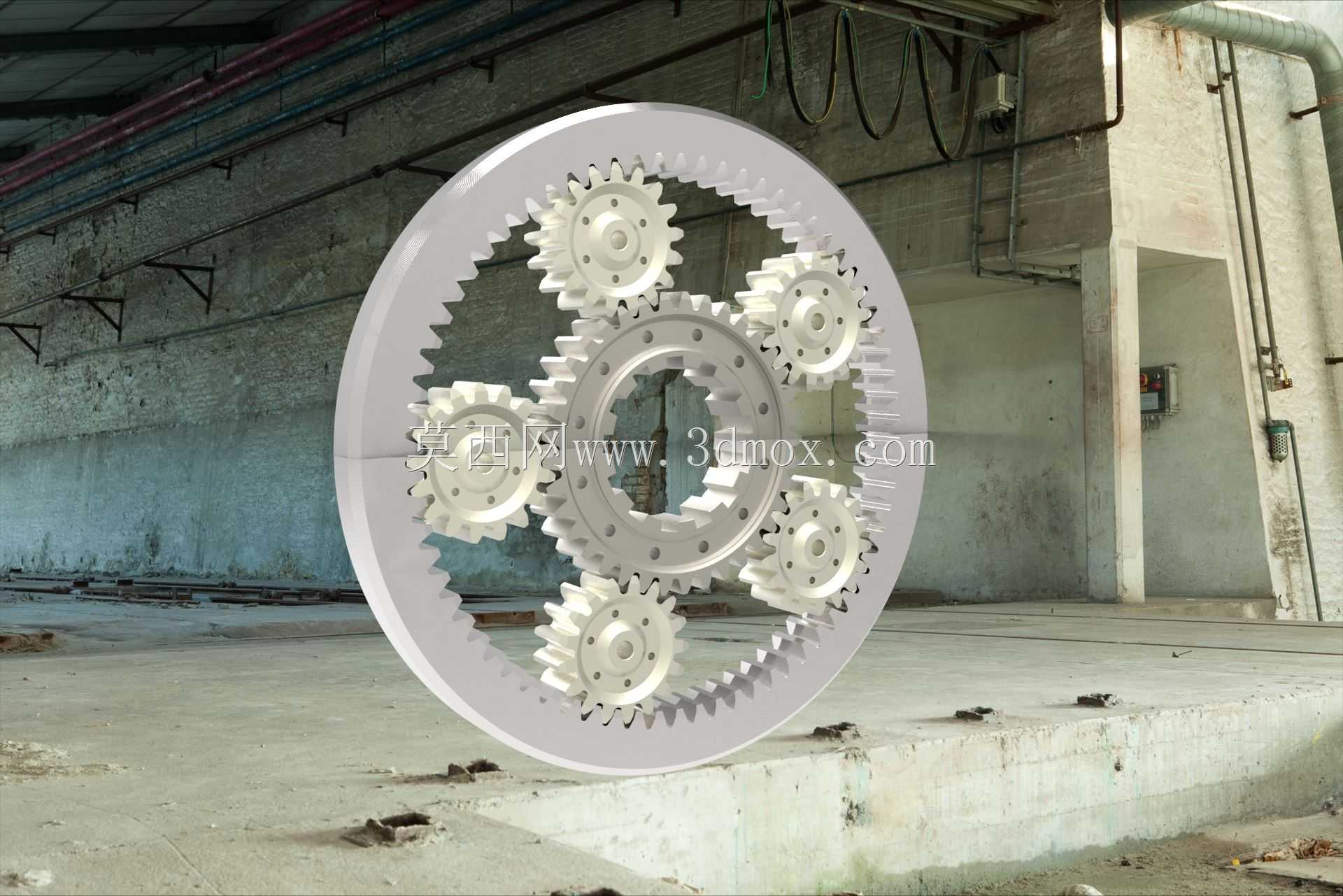

　　这套行星轮系结构在重载传动场景里的适配性极强，区别于普通定轴轮系的同轴布局特性，让它在安装轴向空间受限的设备里有不可替代的优势——比如风电增速箱的末级传动、工程机械行走机构的减速单元、工业机器人关节的传动模组，都能见到同结构的应用。从实际工况适配来看，这套结构采用了六个行星轮周向均布的设计，相比常规3-4个行星轮的布局，能把输入扭矩的载荷拆分到更多啮合齿面上，单齿承受的接触应力与弯曲应力能降低40%左右，特别适合矿山破碎设备、重型刮板输送机这类启动冲击大、持续负载高的工况，不会出现单轮过载崩齿的问题。

　　设计层面首先考虑的是载荷均载问题，六个行星轮的安装孔在行星架上采用等分度圆周排布，加工时需要严格控制孔位的位置度公差在0.02mm以内，否则会出现个别行星轮提前承载、磨损加剧的情况；同时行星轮内孔预留了滚针轴承的安装位，工作时行星轮既绕自身轴线自转，又随行星架绕中心太阳轮公转，能在紧凑的径向尺寸内实现大传动比输出，同等传动比、同等承载能力下，这套结构的径向尺寸比普通定轴圆柱齿轮减速机构小60%以上，重量也能降低近一半。

　　从安装边界来看，最外侧的内齿圈是固定安装基准，外圆可以设计成过盈配合压装到设备箱体的止口内，也可以在端面加工螺纹孔通过法兰连接固定，内齿圈的齿向做了微修形处理，能补偿安装时的微小角度偏差，降低啮合噪音；中心的太阳轮是动力输入端，内孔预留了花键连接位，可以直接和驱动电机的输出轴、或者液压马达的输出轴对接，输入端的轴伸长度控制在合理范围，避免悬臂过长导致太阳轮偏摆，影响啮合精度；行星架作为动力输出端，端面设计了均匀分布的连接孔，可以直接对接工作机构的输入轴，或者连接后续的传动级，输出端的端面跳动公差需要控制在0.03mm以内，保证传动的平稳性。

　　实际应用中这套轮系的传动效率能达到97%以上，因为功率分流的设计，每个啮合点的滑动摩擦损失更小，相比蜗轮蜗杆传动的结构，长期运行的能耗优势非常明显，适合长时间连续运行的工业设备。设计时还考虑了润滑路径的预留，行星架上加工有通油孔，齿轮啮合时带起的润滑油可以通过通油孔进入行星轮的轴承位置，保证滚针轴承在高速公转、自转的工况下能得到充分润滑，避免出现轴承烧蚀的问题；齿面的粗糙度控制在Ra1.6以下，既能降低啮合时的摩擦损耗，也能减少长期运行后的点蚀风险，延长轮系的整体使用寿命。

　　在选型适配时，这套结构可以根据不同的输入转速、输出扭矩需求调整模数与齿宽，不需要改变整体的安装接口尺寸，适配性非常灵活；比如用在轻工输送设备上时，可以适当减小齿宽、降低结构重量，用在重型冶金设备上时，可以加大齿宽、选用更高强度的齿轮材料，满足重载需求。另外，周向均布的六个行星轮在运转时的离心力能相互平衡，整套轮系的振动更小，对设备箱体的支撑强度要求更低，能进一步降低整套设备的结构设计成本，不会出现普通定轴轮系高速运转时偏载振动的问题。
