青铜材质斜齿内齿圈传动构件设计

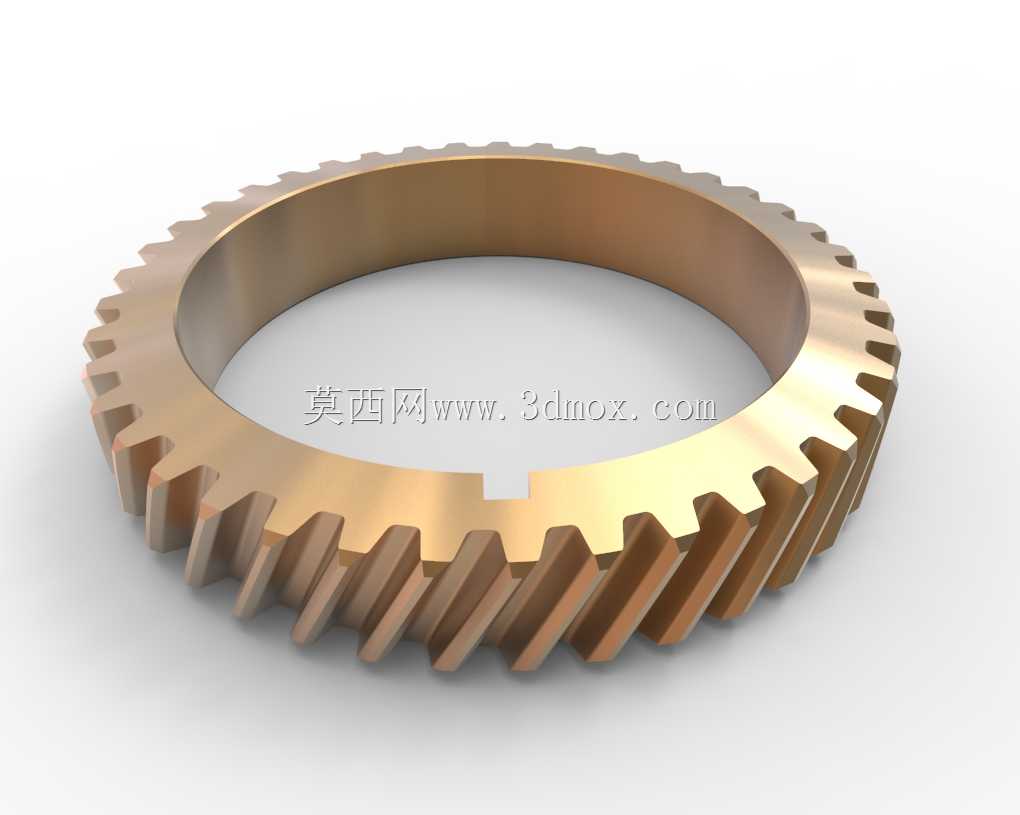

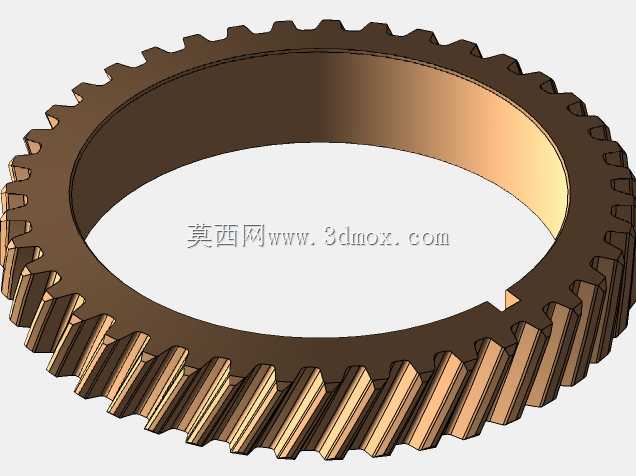

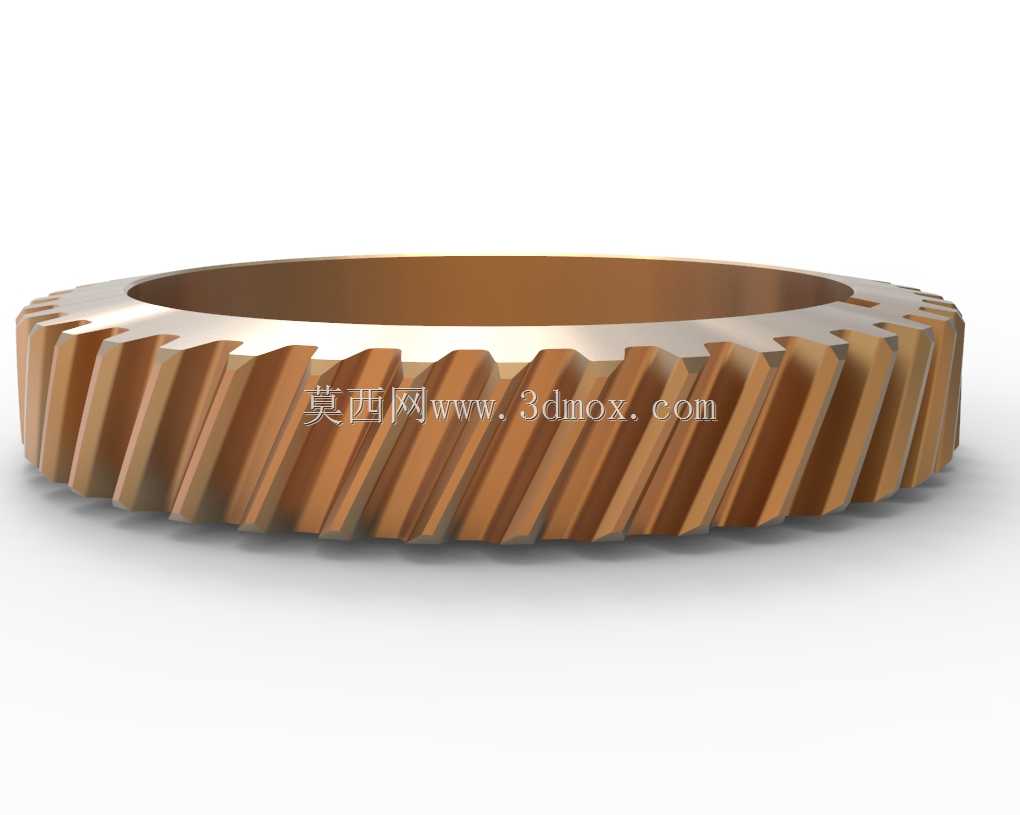

　　在重载低速且对耐磨、抗咬合性能有较高要求的传动场景中，青铜材质的斜齿内齿圈一直是传动系统里的核心适配构件，这类构件常被应用在蜗轮蜗杆配套传动、精密回转工作台分度机构、重型设备的低速级行星传动模组中，区别于常规钢制外齿轮，青铜材质的选用本身就是针对啮合副的摩擦特性做的适配——当配对齿件为淬硬钢制斜齿轮时，青铜的减摩特性可以大幅降低啮合面的粘着磨损风险，尤其在润滑条件不够充分的间歇传动工况下，这种材质搭配的优势会被进一步放大。从结构设计逻辑来看，这款斜齿内齿圈采用30°螺旋角设计，并非随意选定参数，大螺旋角的设置可以让啮合重合度提升至2.2以上，相比直齿内齿圈，传动过程中至少有两对轮齿同时参与啮合，能有效降低单齿承受的冲击载荷，

　　适配需要平稳换向、低传动噪音的精密传动场景，比如机床的回转进给机构、包装设备的间歇分度工位，都需要这种啮合冲击小的传动构件来保证终端执行件的运动精度。齿圈的9°锥形修形是针对安装误差与受力变形做的补偿设计，实际装配过程中，内齿圈与外圈基座的配合难免存在微小的同轴度偏差，同时满载荷运行时齿圈受径向啮合力会产生微米级的弹性变形，锥形修形可以让轮齿在啮合入口与出口位置避免边缘接触，防止局部应力集中导致的齿面点蚀、崩齿问题，延长构件的实际使用寿命。尺寸边界上，116mm的外径适配常规的中小型传动箱安装腔，90mm的内径可以留出足够的空间布置中心轴、行星架或者其他内部传动构件，21mm的齿厚是基于接触强度计算选定的，

　　在保证齿面接触应力不超过青铜材料许用值的前提下，尽可能控制齿圈的轴向占用空间，避免整个传动模组的轴向尺寸冗余。实际建模过程中，这类内斜齿圈的齿形生成需要严格遵循啮合方程，不能直接套用外斜齿轮的生成逻辑，内齿的齿顶圆与齿根圆位置和外齿轮相反，螺旋角的方向也要和配对外齿轮完全适配，建模时需要先完成基准齿形的绘制，再通过螺旋扫掠生成单齿，之后按照齿数完成圆周阵列，最后对齿端做微小的倒角处理，避免装配时轮齿边缘与配对件发生卡滞。在实际设备装配环节，这类青铜齿圈通常采用过盈配合压装到钢制基座内孔中，部分需要拆卸维护的场景也会在齿圈端面设计销孔，用圆柱销做周向定位，防止传动过程中齿圈与基座发生相对转动；齿圈上预留的缺口是装配定位标记，

　　安装时需要将缺口与基座上的定位凸台对齐，保证齿圈的周向位置精度，避免啮合侧隙出现不均匀的问题。从工况适配角度来说，青铜材质的导热性优于钢材，啮合过程中产生的摩擦热可以更快通过齿圈传导到外部基座散出，在持续运行的工况下能有效控制齿面温度，防止润滑脂因为高温失效，这也是很多低速重载传动场景优先选用青铜内齿圈的重要原因。需要注意的是，这类斜齿内齿圈在安装时需要严格控制啮合侧隙，侧隙过大会导致传动换向时出现空程误差，影响终端运动精度，侧隙过小则会导致啮合卡滞、磨损加剧，通常需要根据实际运行的温度范围、润滑条件选定合理的侧隙值，建模阶段就需要在齿厚方向预留对应的偏差量，避免后续加工完成后无法满足装配要求。
