在各类动力传输场景中,两轴端的连接始终是传动链路设计里的核心环节,尤其是存在频繁启停、小幅径向偏移、冲击载荷的工况下,普通刚性法兰联轴器很容易因为硬接触产生应力集中,长期运行后出现键槽崩裂、法兰面磨损、连接螺栓剪切断裂等问题,带缓冲防护结构的法兰联轴器正是针对这类痛点优化的传动连接件。
这类联轴器的应用场景覆盖极广,从轻载的输送线驱动端、小型风机传动组,到中载的泵组连接、轻工设备动力输出端都能适配,相比传统刚性联轴器,它的核心设计思路是在两个半联轴器的对接端加入弹性缓冲嵌块,把原本金属与金属的硬接触传动,改成金属与弹性体的柔性接触,既保留法兰连接同轴度易保证、装拆便捷的优势,又能抵消两轴安装时的微小不对中量,同时吸收传动过程中的冲击振动,降低整个传动链路的噪音与疲劳损耗。

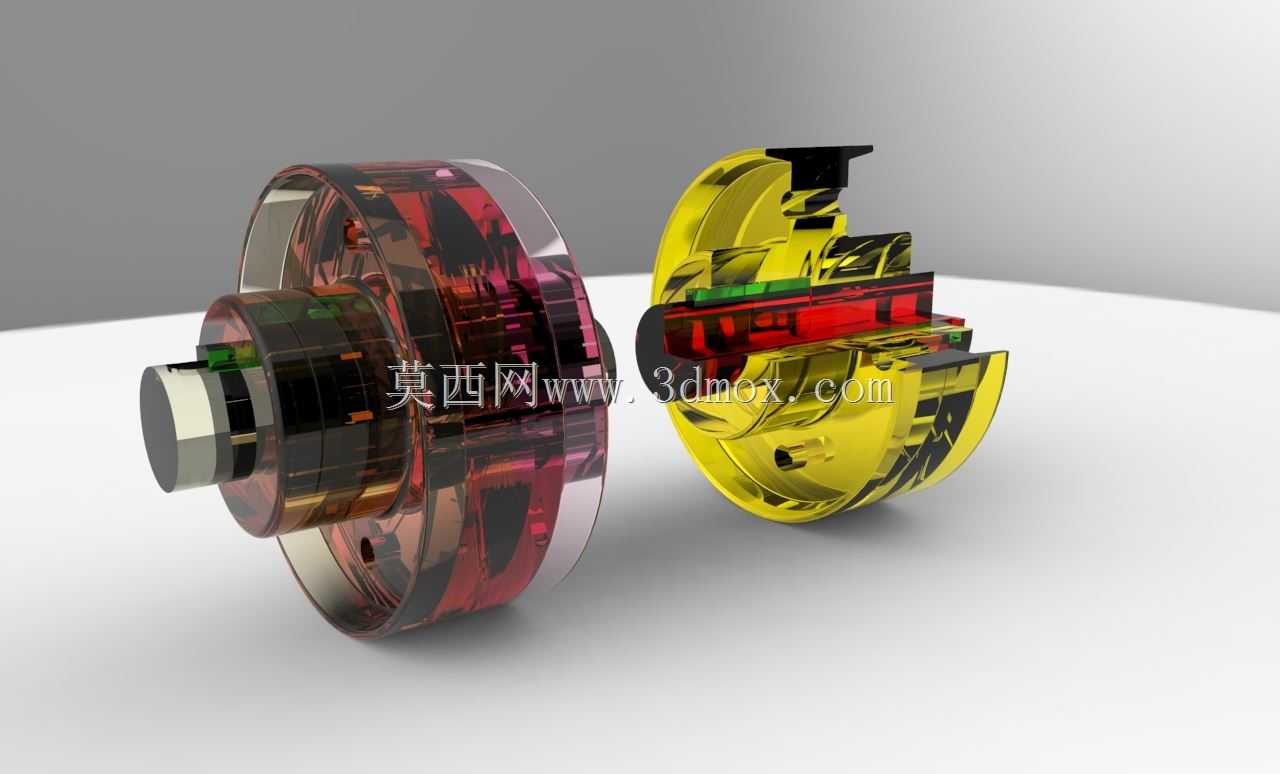

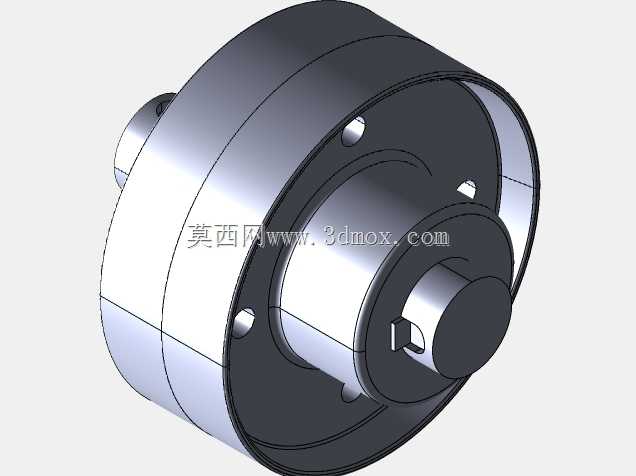

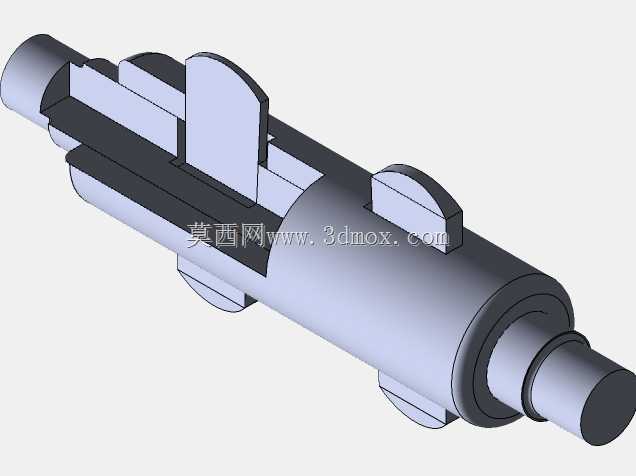

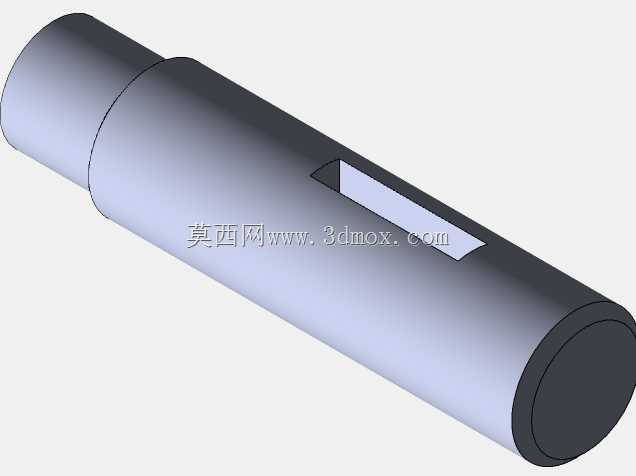

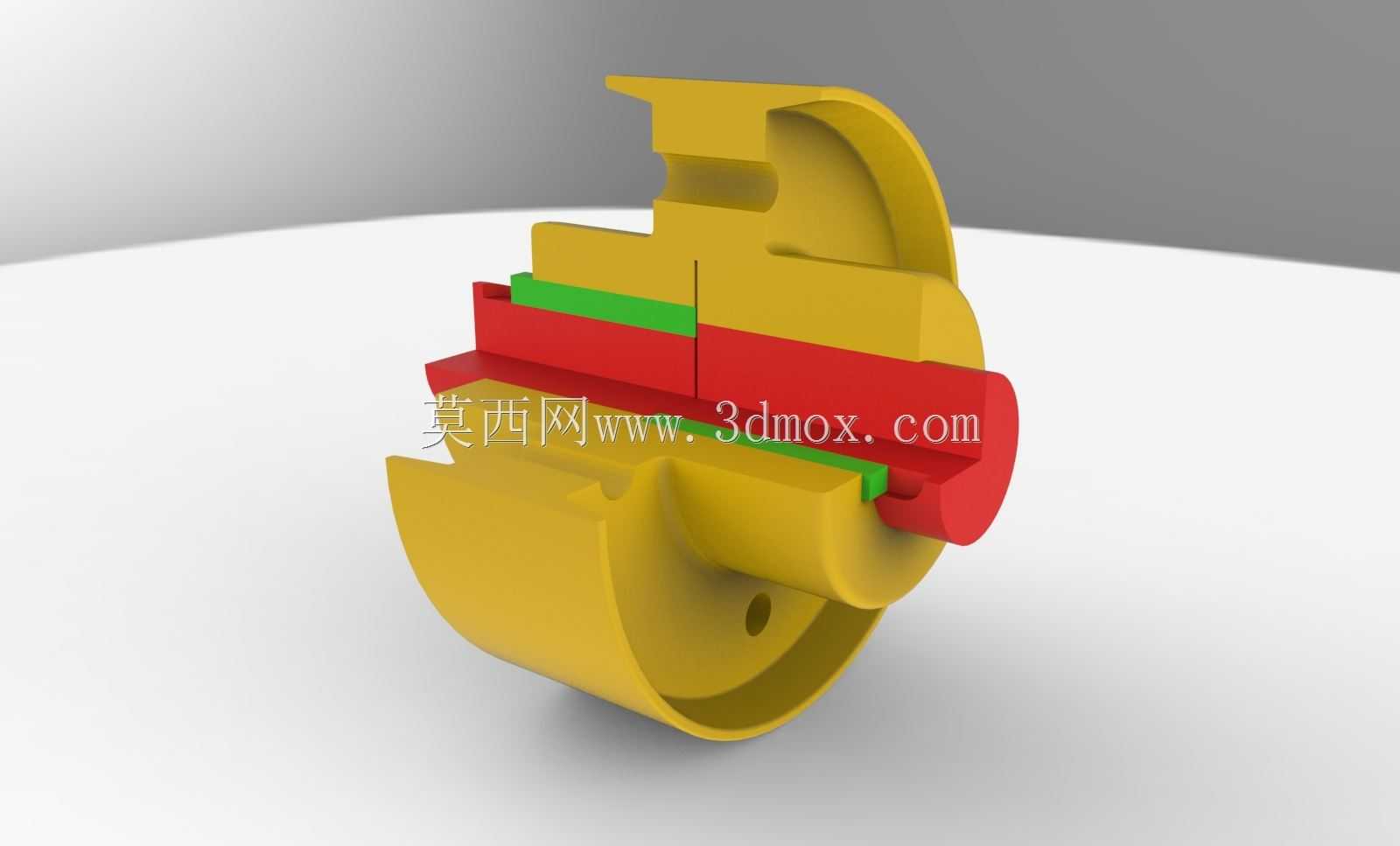

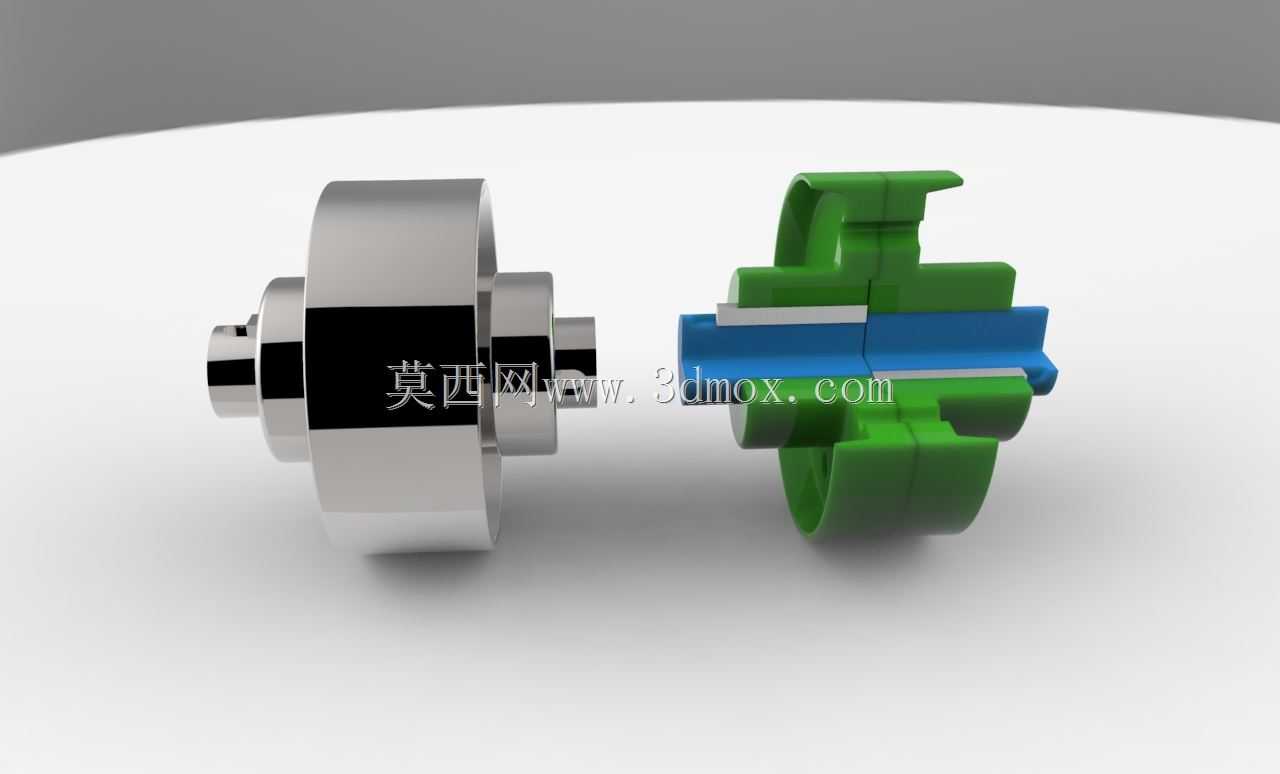

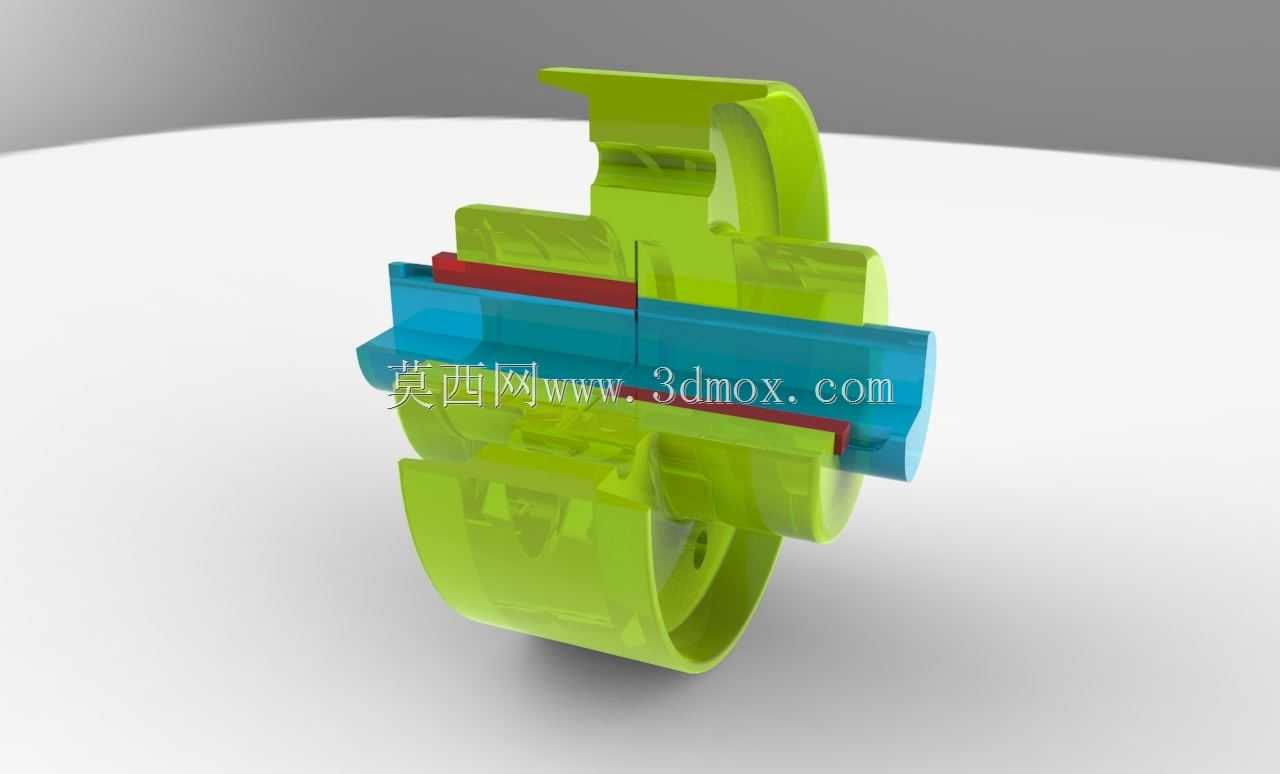

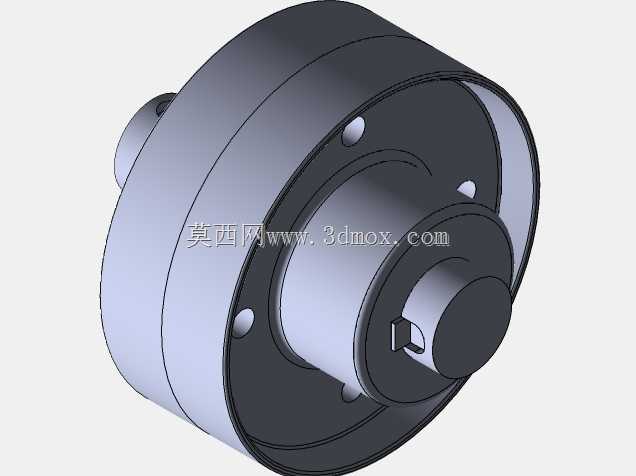

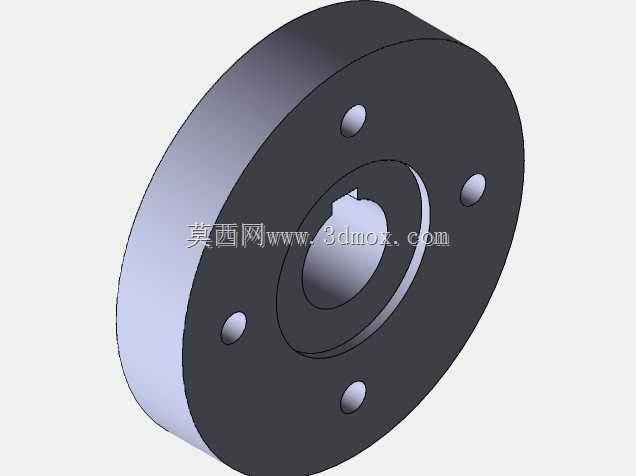

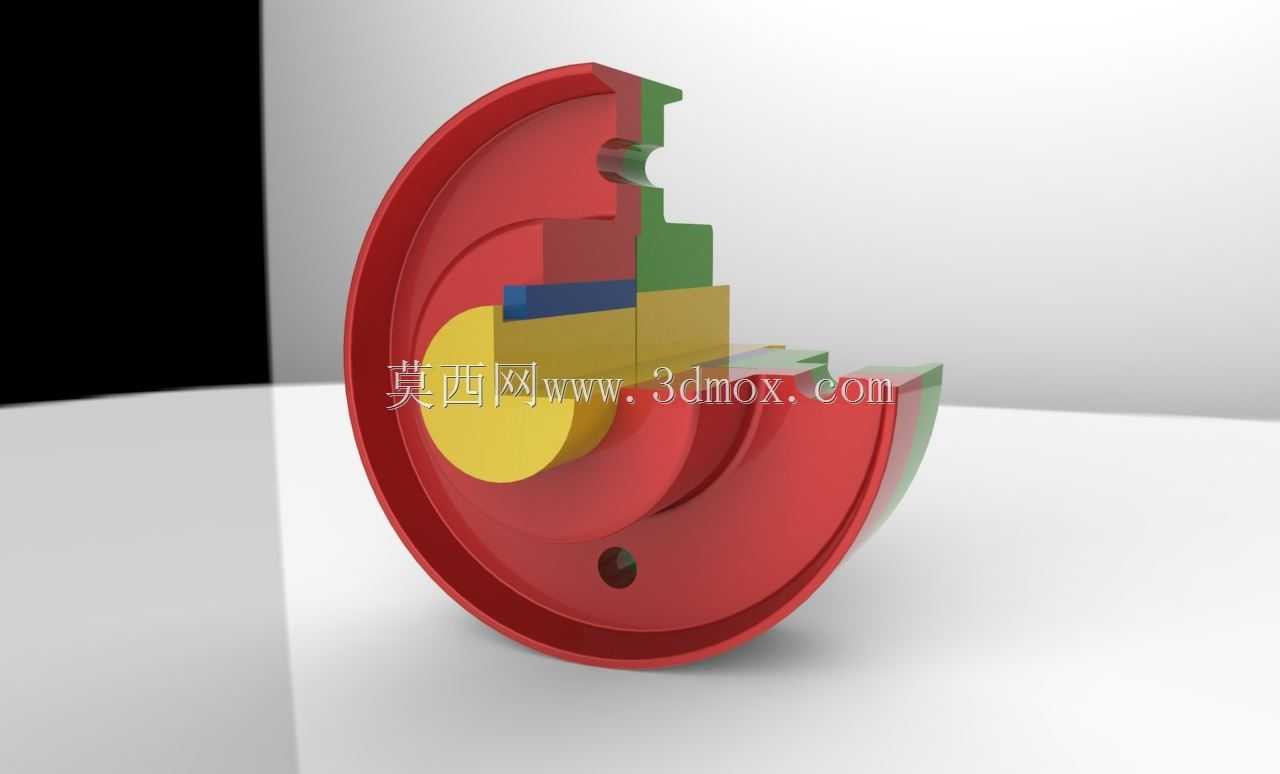

从结构组成来看,两个半联轴器主体依旧采用法兰式的轴毂连接结构,轴孔部分保留标准的键槽设计,可适配不同直径的主动轴与从动轴,法兰端不再是传统的平面螺栓对接,而是在对接端面加工出均匀分布的卡槽,卡槽的轮廓与中间的十字形弹性缓冲块完全契合,弹性块嵌入两侧半联轴器的卡槽后,不需要额外的连接螺栓穿过法兰面,依靠卡槽与弹性块的咬合就能传递扭矩,外侧的防护型法兰罩壳会把整个弹性缓冲块完全包裹在内,既可以避免运行过程中弹性块受外力磕碰脱落,也能防止灰尘、切削碎屑等杂物卡入卡槽间隙,影响缓冲块的形变空间,同时罩壳的边缘做了圆弧过渡处理,没有突出的尖锐棱角,能满足设备外露旋转件的安全防护要求,避免运维过程中发生剐蹭风险。
在安装边界的设计上,这类联轴器的轴向尺寸比同扭矩规格的刚性法兰联轴器略长,预留出了弹性块的安装与形变空间,径向尺寸则和同规格刚性法兰基本保持一致,不需要额外放大安装预留空间,能直接替换原有设备上的同规格刚性联轴器,不需要对设备的安装基座做二次改造。轴孔的公差设计遵循基孔制配合要求,与轴的配合选用过渡配合,既保证装拆时不需要过大的敲击力,也能避免运行过程中轴与轴毂之间出现相对窜动;卡槽的加工精度控制在IT7级,保证弹性块嵌入后两侧的间隙均匀,不会出现单侧受力过大导致弹性块提前磨损的问题。
实际选型应用时,需要根据传递的额定扭矩、两轴端的最大允许偏移量、运行转速来匹配对应规格的联轴器,弹性缓冲块的材质通常根据工况温度、接触介质选择,常规工况下选用聚氨酯材质就能满足耐磨、耐油、缓冲性能均衡的要求,若存在高温或者腐蚀介质的场景,则需要更换对应耐温、耐腐的弹性体材质。日常运维过程中,只需要定期拆开外侧的防护法兰罩,检查弹性块的磨损情况,当弹性块出现明显的压溃、裂纹、形变过量时,直接更换新的弹性块即可,不需要拆卸两端的半联轴器与轴的连接,大幅降低运维的时间成本。
建模过程中,需要重点关注卡槽与弹性块的配合间隙,间隙过大会导致传动反向间隙增大,影响传动精度,间隙过小则会导致弹性块安装困难,运行过程中没有足够的形变空间来吸收偏移与冲击;外侧防护法兰的连接螺栓需要做沉头设计,保证螺栓头完全沉入法兰端面内,不会在旋转过程中产生风阻与安全隐患;轴孔处的键槽位置需要与卡槽的位置做角度对应,保证键槽受力方向与卡槽传力方向匹配,避免半联轴器本体出现应力集中点。另外,整个联轴器的动平衡等级需要根据最高运行转速做对应设计,中低速工况下做静平衡校验即可满足要求,若应用在高转速传动场景,则需要对整个组装完成的联轴器做动平衡校正,避免高速运行时产生过大的振动影响设备整体稳定性。
