8英寸双法兰轨道脚轮三维设计

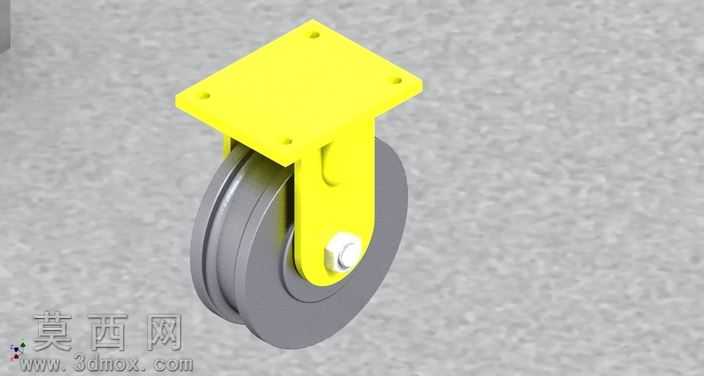

本模型为8英寸双法兰轨道脚轮，采用三维建模软件完成全参数化结构设计，建模过程严格遵循工业脚轮的实际生产尺寸规范，对各部件的装配关系做了精准约束，可直接用于结构校核与生产参考。模型整体分为顶部法兰安装板、轮架支架、滚轮主体、轮轴紧固件四个核心部分，顶部法兰安装板采用方形板式结构，四个角预留标准安装孔位，可通过螺栓直接固定在设备底部，安装板与轮架采用一体化弯折成型结构，保证承重时的结构强度，避免焊接结构带来的应力变形问题。轮架采用双侧支撑结构，从安装板向下延伸形成两个对称的支撑臂，支撑臂下端预留轮轴安装孔，通过带防松结构的螺栓轴将滚轮固定在两侧支撑臂之间，轮轴与滚轮之间预留转动间隙，保证滚轮转动顺畅无卡滞。滚轮部分采用双轮缘槽型结构，轮槽尺寸适配30#铁路轨道规格，可沿轨道做定向行走，滚轮采用耐磨金属材质设计，轮缘做了圆角过渡处理，避免行走过程中与轨道发生硬碰撞刮擦，滚轮两侧与轮架支撑臂之间预留微小间隙，防止转动时发生摩擦干涉。渲染阶段采用金属质感材质表现滚轮与安装紧固件，采用亮黄色喷塑材质表现轮架与安装板，还原工业脚轮的真实表面处理效果，场景采用哑光灰色地面作为衬托，打光采用柔和的漫反射光源，清晰展现各部件的结构轮廓与装配关系。设计过程中重点考量了重型承重场景的使用需求，对轮架的支撑厚度、轮轴的直径、滚轮的轮缘厚度都做了加强设计，保证脚轮在大负载工况下不会出现结构变形，同时定向行走的结构设计可避免设备沿轨道移动时发生偏移，适配轨道输送设备、重型移动工装、轨道作业台车等场景的使用需求，各部件的尺寸参数均符合通用五金配件的行业标准，可直接导出工程图用于生产加工。
