全金属镜面轴流通风机结构设计展示

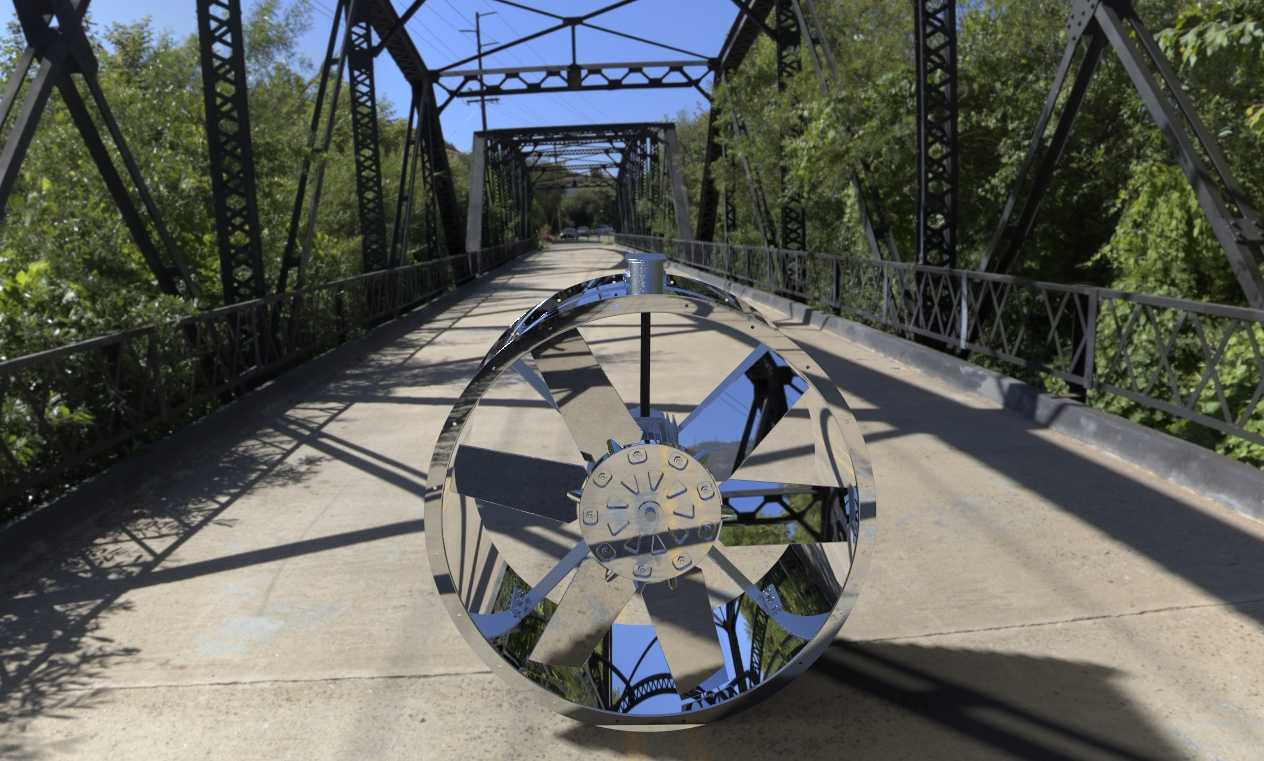

　　这款轴流通风设备的结构设计，核心围绕狭长受限空间的通风换气需求展开，在工业厂房侧墙排风、隧道施工段局部通风、户外临时作业点空气置换这类场景中，这类直吹式轴流结构的通风效率远高于同功率离心风机，因为气流沿轴向直进直出，没有风道转向带来的压损，能在低静压需求场景下实现更大的送风量。从结构细节来看，叶轮采用等厚直板叶片搭配整体冲压轮毂的设计，每片叶片的安装角经过统一调校，在保证足够推力的同时，将叶片旋转时的动平衡余量控制在合理区间，避免高转速运行时出现异常振动；轮毂上的多组安装孔位做了沉头处理，叶片固定螺栓完全沉入孔内，不会突出轮毂表面打乱入风侧的气流流场，减少不必要的气动噪声。外壳采用一体旋压成型的圆筒结构，筒体内壁做了镜面抛光处理，

　　一方面降低气流沿筒壁流动时的摩擦阻力，另一方面光滑的金属表面不容易积挂粉尘纤维，在纺织车间、木材加工车间这类多浮尘的场景下使用时，日常维护只需要定期用高压气吹扫即可，不需要拆解设备清理内壁积垢。筒体两端做了外翻边处理，翻边宽度统一为25mm，翻边上预留的螺栓孔位沿圆周均匀分布，既可以直接对接同直径的通风帆布软接，也能搭配方形法兰转接件固定在墙体预留洞口上，安装时不需要额外制作转接构件，能有效缩短现场施工的周期。设备的安装边界需要重点关注，因为叶轮直径与筒体内径的间隙控制在3mm以内，安装时必须保证筒体的水平度偏差不超过千分之二，否则叶轮旋转时可能刮蹭筒体内壁，损坏叶片表面的抛光层甚至造成叶片变形；如果是吊装使用，

　　吊点必须设置在筒体两端的翻边位置，不能直接吊在筒体中段，避免薄壁筒体受吊装拉力产生圆度变形，卡滞旋转的叶轮。从实际使用的功能特性来看，这款风机的进风侧没有设置密集的防护网，而是采用大间距的金属辐条做防护，既可以避免大块杂物被吸入叶轮打坏叶片，又不会因为防护网过密增加进风阻力，适合用在对通风量要求高、空气中没有细小硬质颗粒的场景；如果是用在有焊接烟尘的工位通风场景，也可以在进风侧加装适配的过滤棉框架，框架直接卡在筒体进风端的外翻边上，不需要额外打孔固定，拆装更换过滤棉的操作非常便捷。设计过程中特意将电机整体内置在筒体中心的导流帽内，导流帽采用椭球形流线型设计，能将进入筒体的气流均匀导向四周的叶片区域，避免电机支架在进风侧形成乱流区，

　　降低气动噪声的同时提升叶轮的做功效率；导流帽表面同样做了镜面抛光处理，和筒体内壁的光滑度保持一致，减少气流流过时的阻力损失。设备的接线盒设置在筒体顶部的居中位置，接线盒的出线口做了防水密封接头，户外临时使用时可以避免雨水顺着线缆渗入接线腔，适配工地、户外作业点这类复杂的使用环境。在结构强度校核阶段，叶轮的叶片根部做了圆弧过渡处理，避免应力集中导致叶片在高转速下出现断裂，每片叶片和轮毂的连接都采用双螺母防松结构，设备长期运行时不会因为振动出现螺栓松动的问题；筒体的板材厚度根据叶轮直径做了匹配，直径600mm规格的筒体采用1.2mm厚的不锈钢板旋压成型，既保证筒体的圆度刚性，又不会过多增加设备整体重量，单人即可完成设备的搬运和安装作业。
