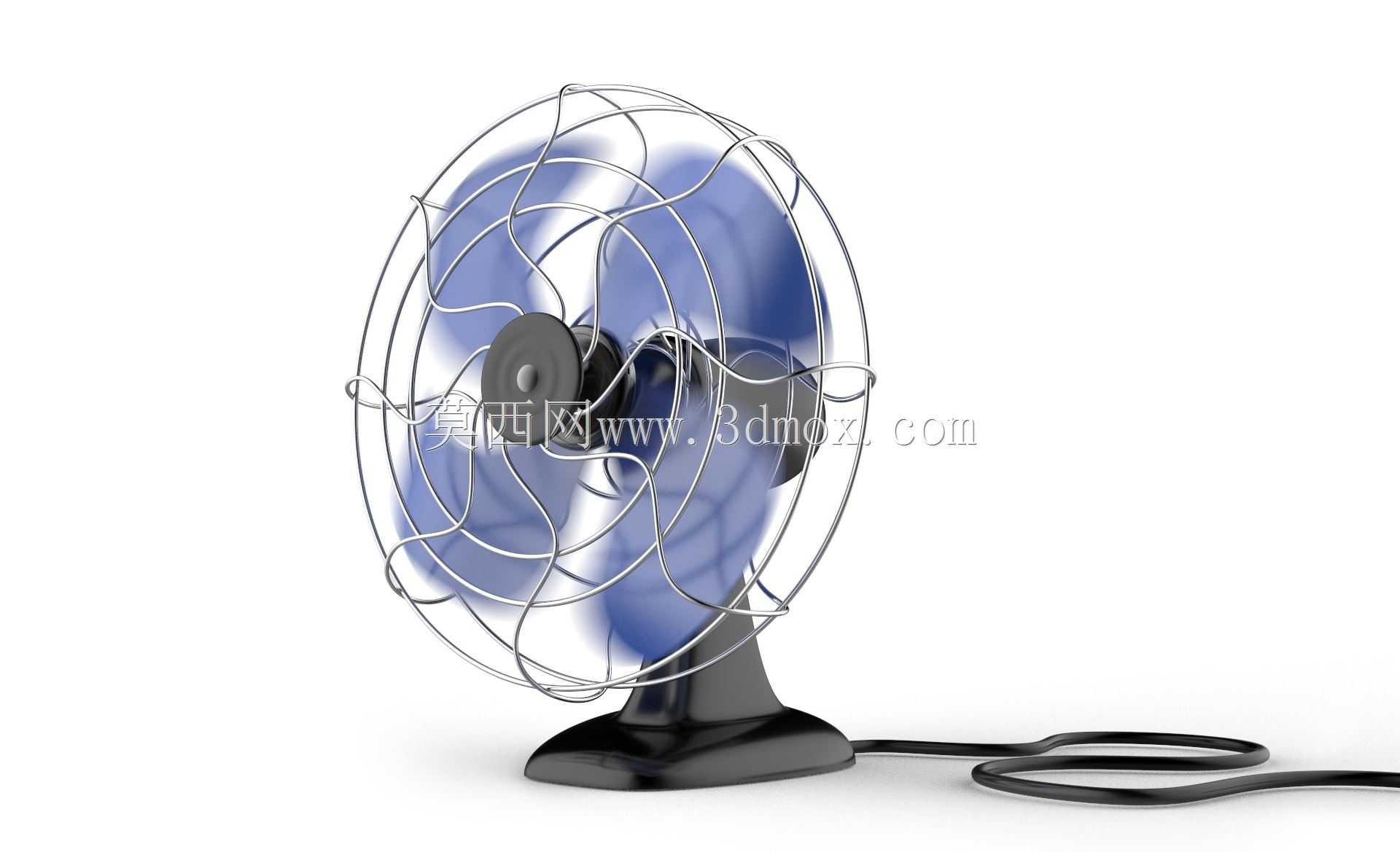

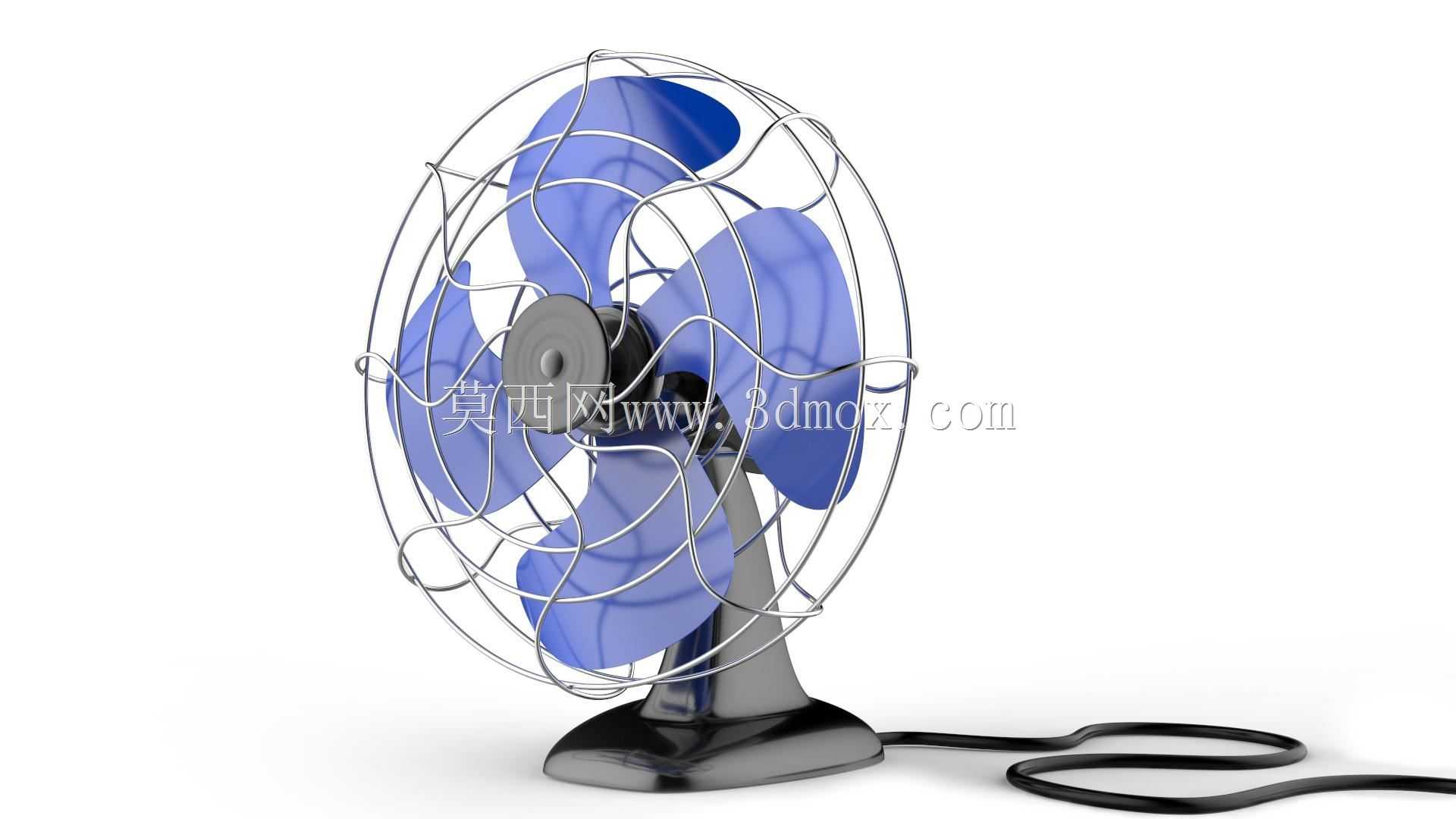

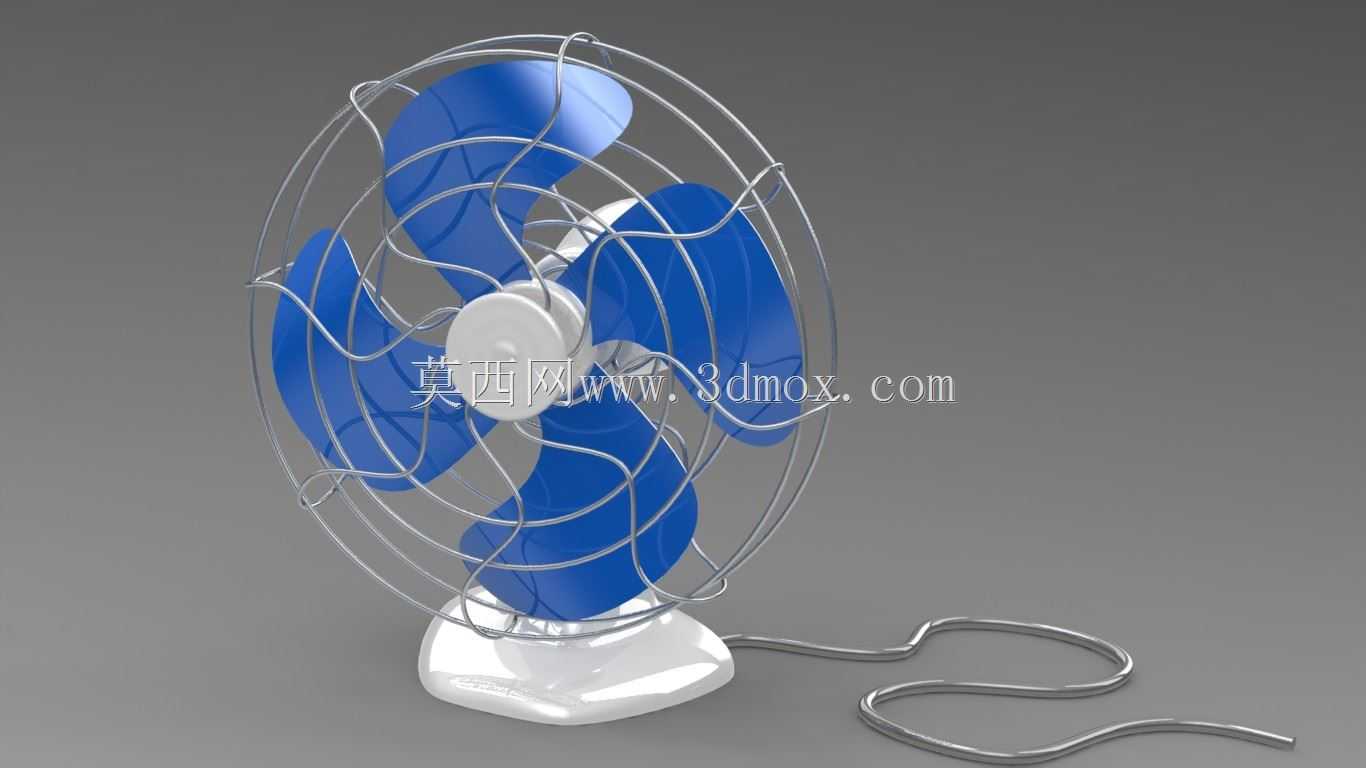

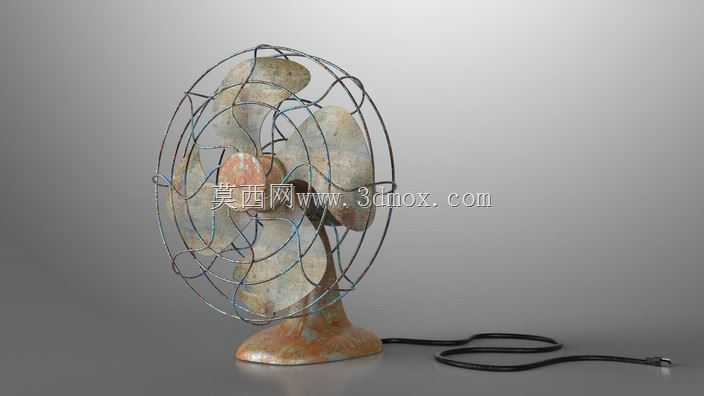

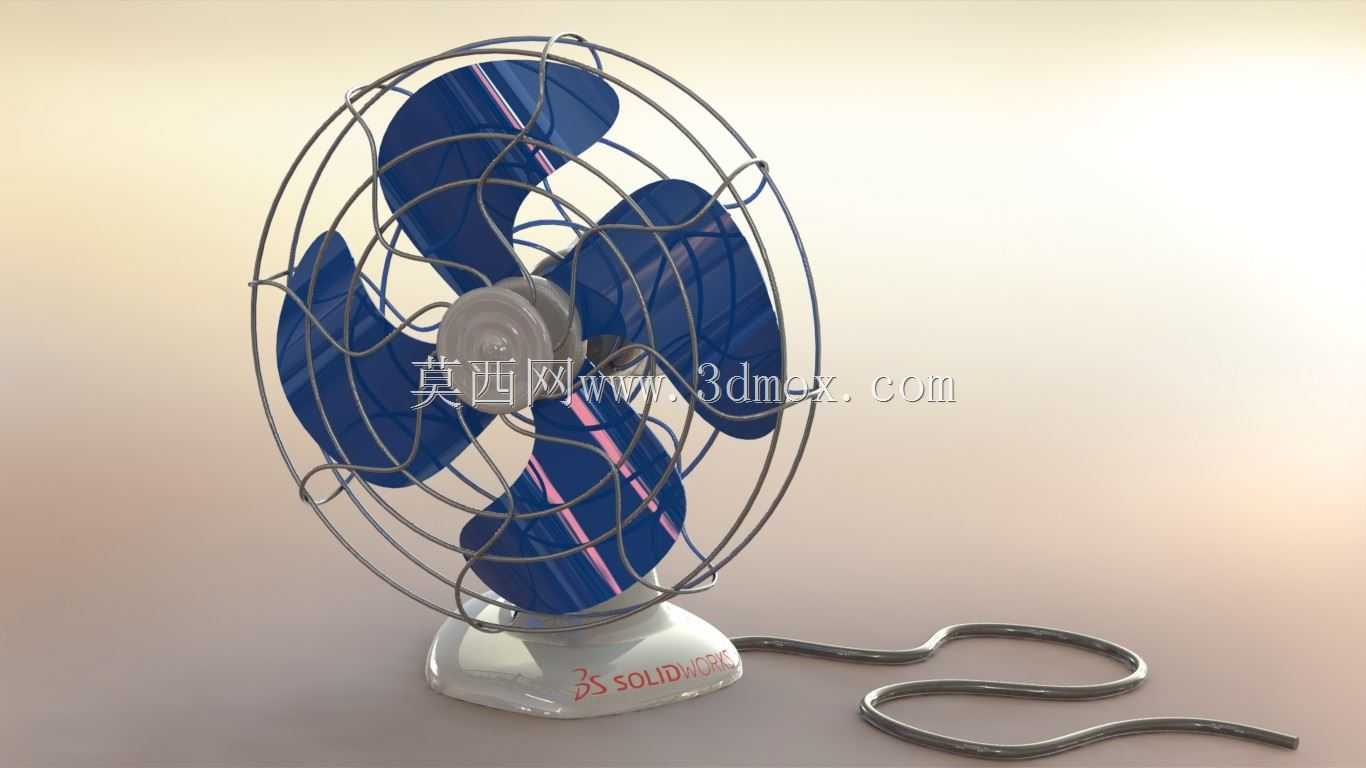

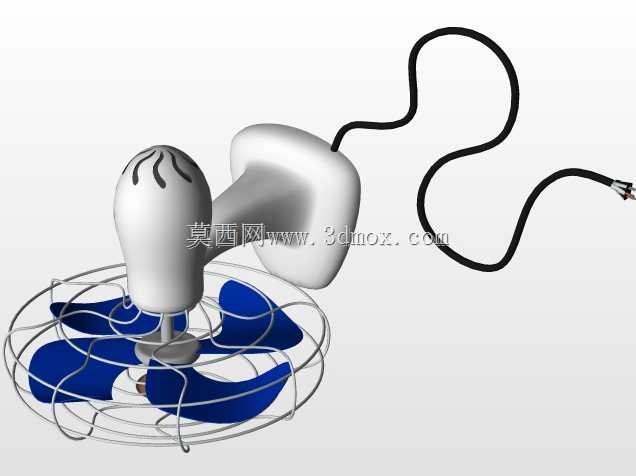

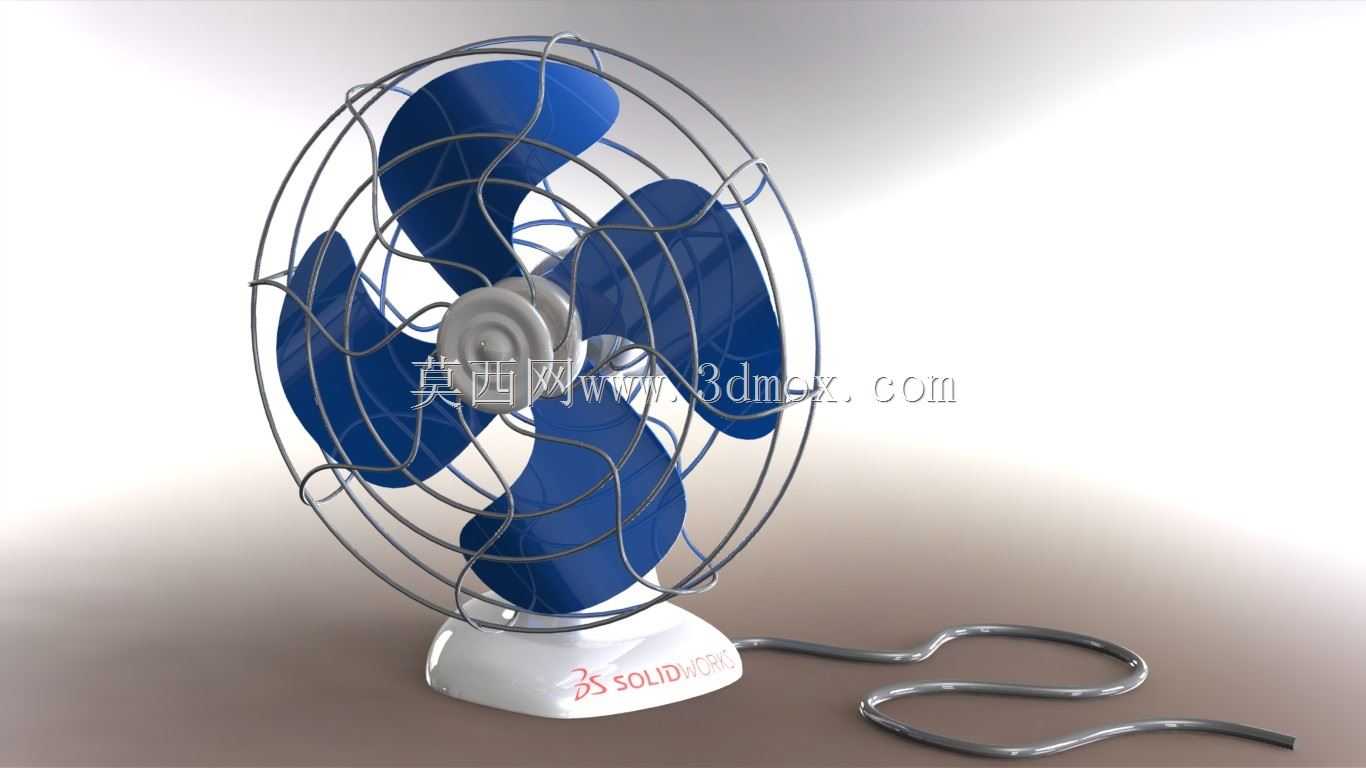

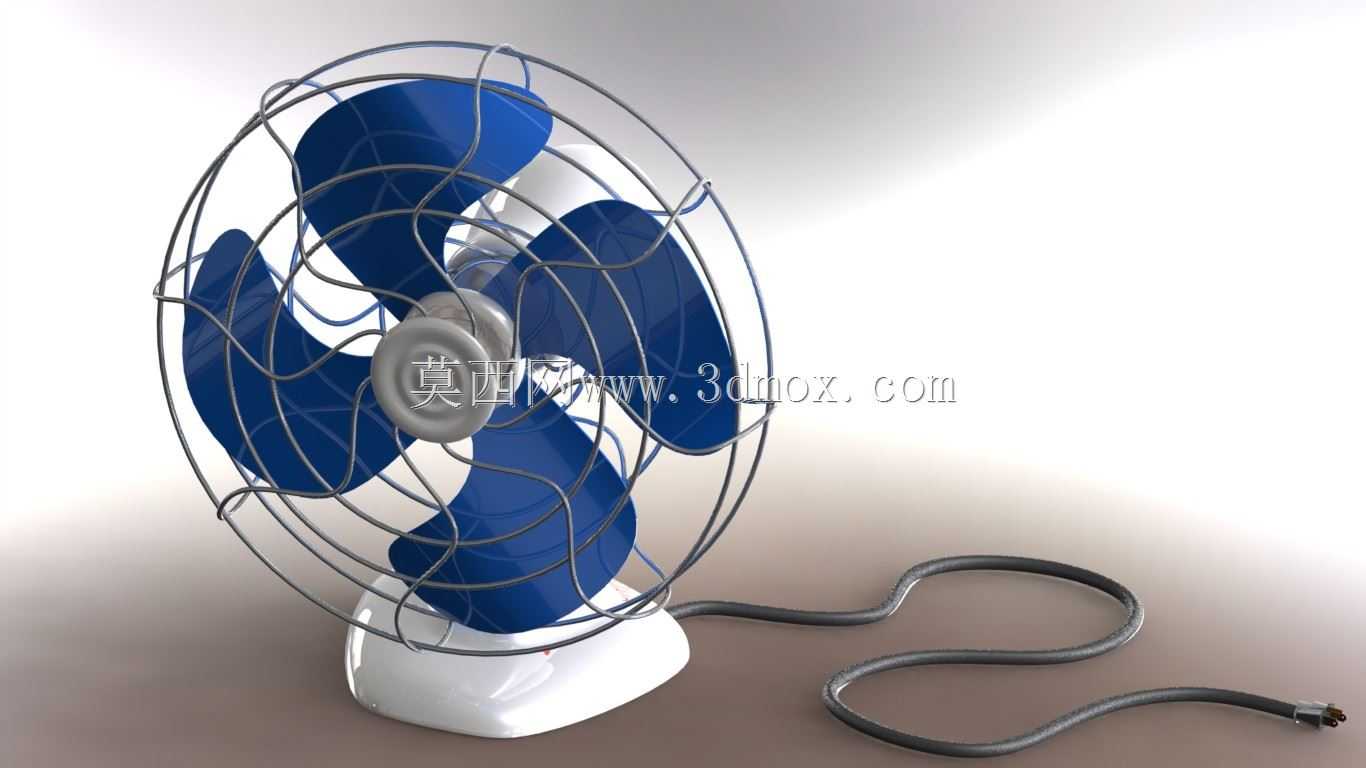

台式桌面摇头送风风扇结构设计

　　这款台式桌面风扇的三维结构设计，完全围绕小空间近距离送风的实际使用场景搭建，日常可放置在办公桌面、宿舍书桌、小型工位旁，为1-2米范围内的人员提供定向气流，解决密闭小空间空气流通差、局部体感闷热的问题，相比落地扇占用桌面面积更小，相比手持扇无需持续手持、送风角度更稳定，适配长时间固定工位的使用需求。

　　从功能实现逻辑来看，整套结构分为五个核心功能模块：底部配重底座、俯仰调节支架、驱动电机舱、扇叶组件、防护网罩。底座采用上窄下宽的梯形配重结构，底部预留电源线出线槽与走线卡位，电源线出线位置做了圆弧过渡处理，避免长期弯折导致线芯断裂，底座内部预留配重块安装腔，实际装配时可填充铸铁配重块，将整机重心控制在底座投影面中心范围内，即使扇叶高速运转产生振动，整机也不会出现移位、侧翻的问题，底座与支架的连接位置设置了阻尼旋转轴，可实现水平方向120度范围内的往复摇头，也可手动锁定角度固定送风方向。

　　俯仰调节支架连接底座与电机舱，两侧采用对称的旋钮锁紧结构，松开旋钮时可调整电机舱的俯仰角度，调节范围覆盖水平向上15度到水平向下30度，调整到位后拧紧旋钮即可依靠摩擦力锁定角度，满足不同坐姿高度、不同摆放高度的送风需求，支架的筋位设计做了等壁厚处理，壁厚控制在2.5mm，既保证支撑强度，也避免注塑成型时出现缩痕、翘曲的问题。电机舱内部预留了标准单相交流异步电机的安装位，安装位设置了三个定位柱与两个螺丝锁紧孔，电机输出轴的同轴度公差控制在0.05mm以内，避免扇叶运转时出现偏心抖动，电机舱尾部预留了散热格栅，格栅间隙控制在3mm，既保证空气流通带走电机工作产生的热量，也避免手指误触内部带电部件。

　　扇叶组件采用五片后掠式叶片设计，叶片曲面经过气流仿真优化，运转时将轴向进风定向推送至前方，叶片边缘做了圆弧过渡处理，降低切割气流产生的风噪，扇叶与电机输出轴的连接位置设置了D型定位孔，配合锁紧螺母固定，可避免高速运转时扇叶与轴之间出现相对滑动，扇叶的旋转直径控制在300mm，适配桌面摆放的尺寸边界，不会因为扇叶过大导致整机尺寸超出桌面摆放的合理范围。

　　防护网罩采用前后分体式结构，前网与后网通过周边的卡扣与底部的锁紧螺丝固定，网罩采用金属丝焊接结构，金属丝的间距控制在12mm以内，符合家用电器安全防护的间隙要求，既可以阻挡手指接触运转的扇叶，也不会对气流产生过大的阻挡，网罩中心位置设置了圆形装饰盖，同时遮盖前网的固定焊点，提升外观整体性。

　　整套模型的装配关系完全按照实际生产的装配顺序搭建，所有配合位置都预留了合理的公差间隙，转动部件之间预留了0.2-0.3mm的活动间隙，避免运动干涉，固定连接位置的螺丝孔位、定位柱都做了对位校验，实际生产时可直接参考该结构进行模具开发与零部件打样，不需要额外调整核心安装尺寸。从安装边界来看，整机放置时的底座投影尺寸为180mm*150mm，整机最大高度为420mm，网罩最大直径320mm，摆放时仅需要占用桌面不到A4纸一半的面积，不会过多挤占桌面的办公空间，电源线长度预留1.5m，适配桌面下方常规插座的接线距离，不需要额外搭配插线板即可使用。

　　在细节设计上，扇叶与网罩之间预留了8mm的安全间隙，即使网罩受到轻微挤压变形，也不会接触到运转的扇叶，避免出现扇叶打网的异响与损坏问题；底座底部预留了四个防滑胶垫的安装槽，胶垫突出底座底面1mm，既可以增加与桌面的摩擦力，也可以掩盖底座注塑成型时的进胶点与顶针痕迹，同时降低整机运转时的振动传递，避免振动带动底座在光滑桌面滑动。整套结构没有冗余的设计部件，所有零部件都对应明确的功能需求，零部件数量控制在合理范围内，便于后续的装配生产与售后维修，常见的易损部件比如扇叶、网罩都采用快拆结构，不需要专业工具即可完成更换。
