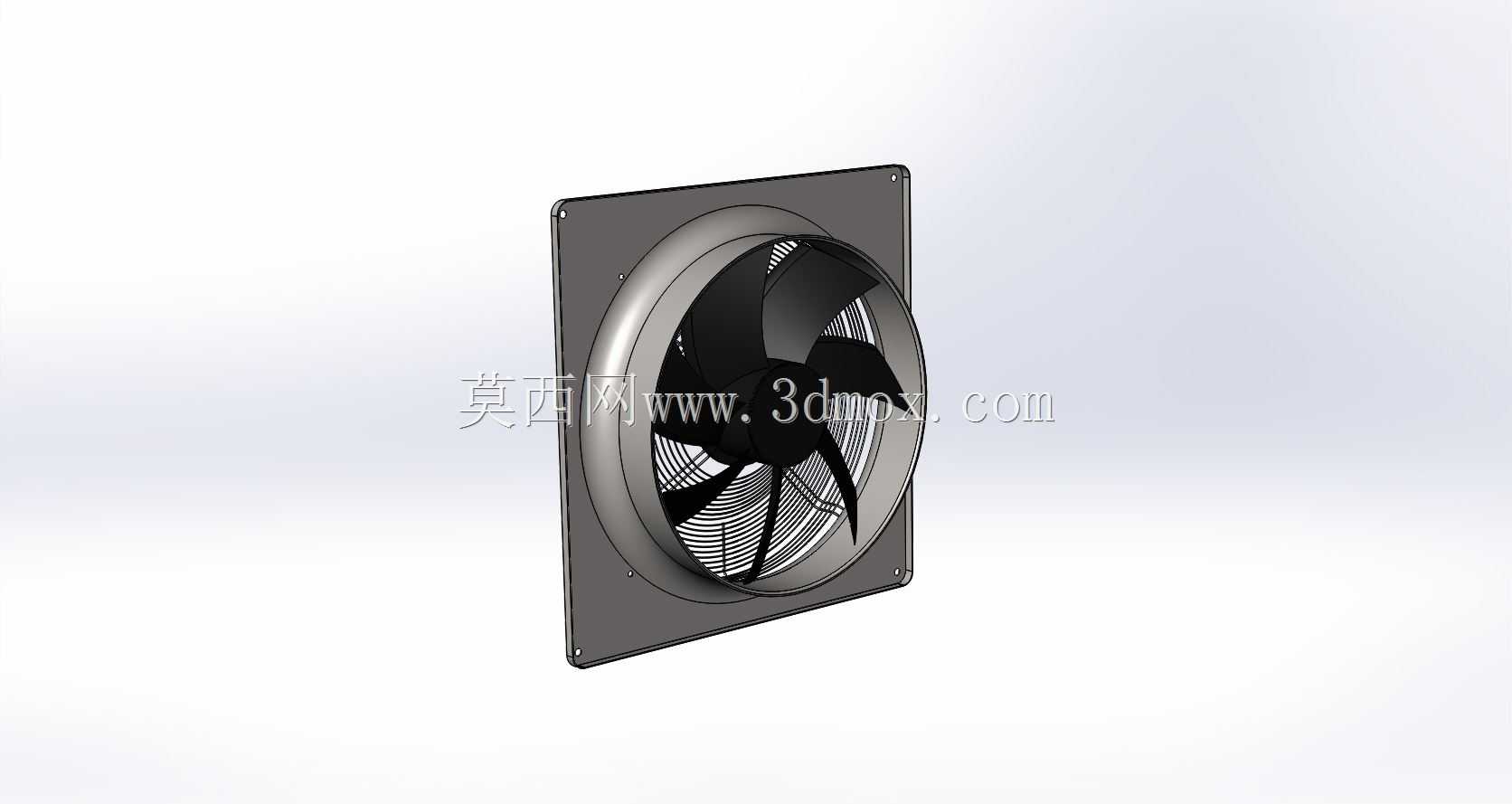

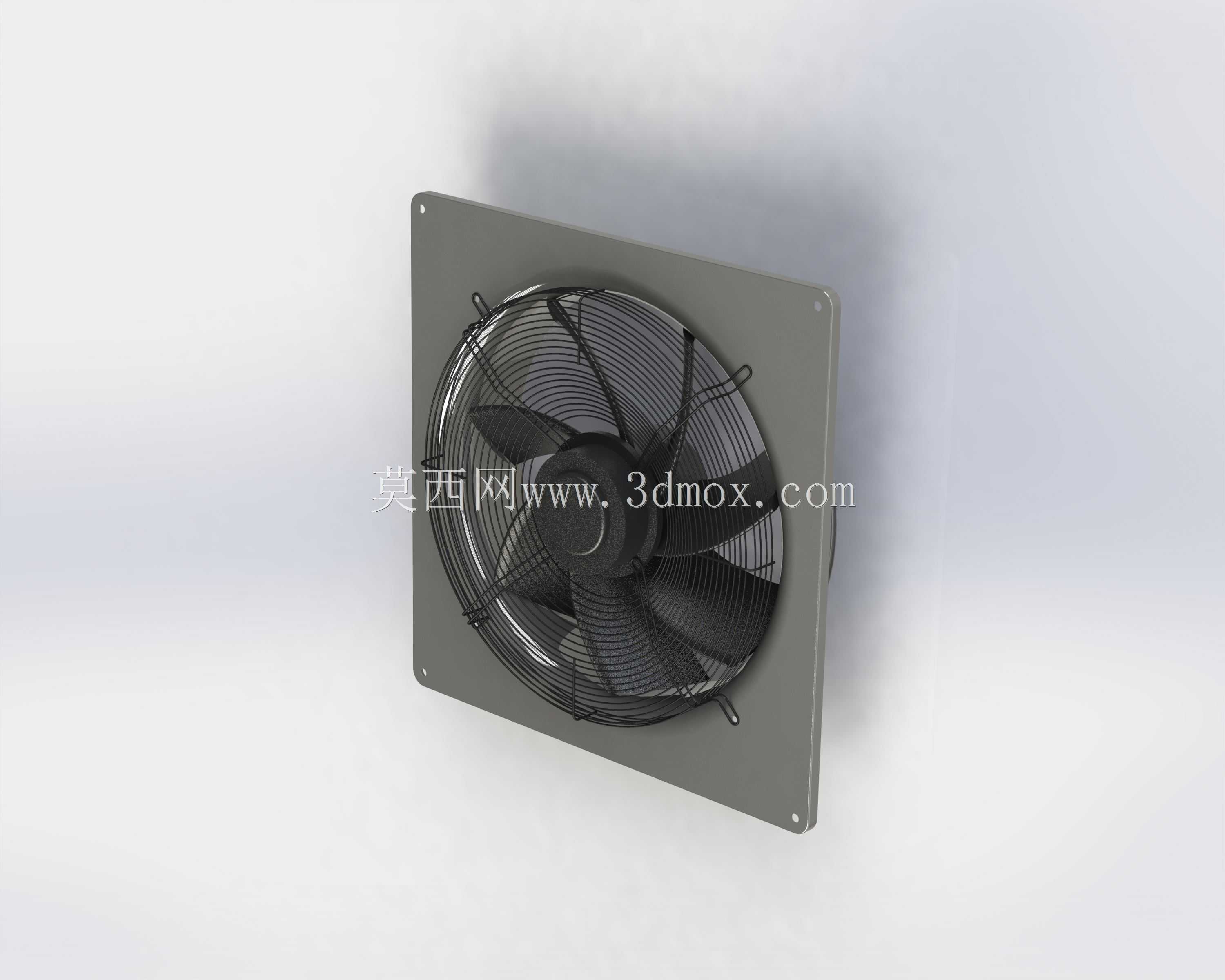

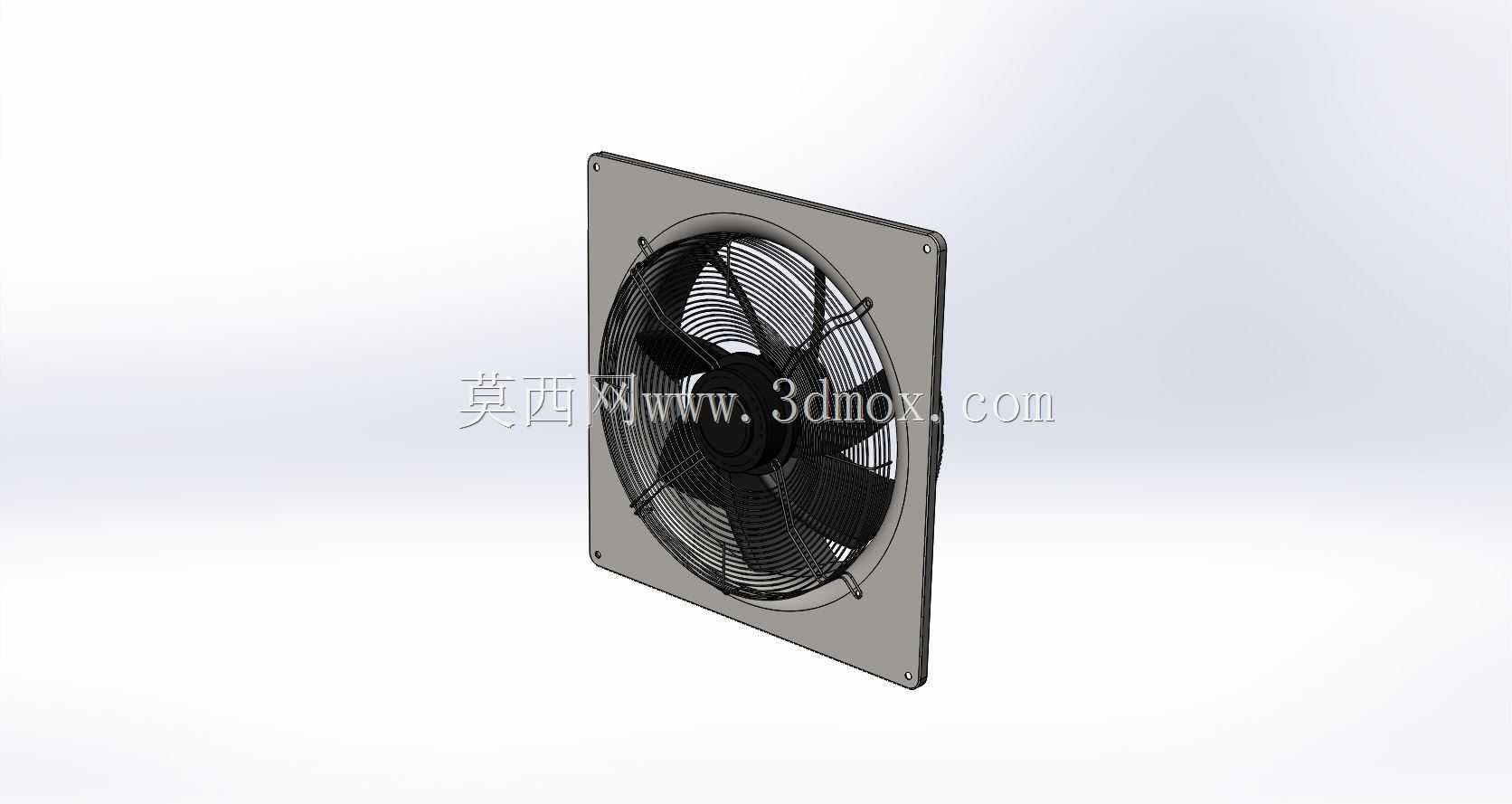

方形外转子轴流通风机结构设计

　　这款方形安装式轴流通风结构，在工业配套散热、厂房侧墙排风、设备柜体通风等场景中应用十分广泛，不同于常见的圆筒式轴流结构，方形法兰安装面的设计让它可以直接贴合墙面、柜体侧板、设备机架平面完成固定，不需要额外制作过渡安装支架，在紧凑安装空间里的适配性更强。从结构设计逻辑来看，这款风机采用外转子驱动结构，将电机转子直接与风轮轮毂集成，省去了传统内转子电机的长轴传动结构，一方面大幅压缩了整机轴向厚度，让风机可以嵌入狭窄的安装夹层中使用，另一方面也让风轮的动平衡调校更易实现，运行过程中的振动幅度更小，适合长期连续运行的通风工况。风轮部分采用后掠式扭曲叶片设计，叶片型线经过气动优化，在相同转速下可以获得更高的风量输出，

　　同时降低叶片切割气流产生的涡流噪声，叶片与轮毂采用一体化注塑或铆接固定结构，避免长期运行后叶片松动产生的动平衡失效问题，风机进风侧配置的金属防护网采用密筋焊接结构，既可以防止异物进入风轮造成叶片损坏，也能避免运维过程中人员误触转动部件，防护网的筋条间距符合工业设备安全防护的间隙要求，不会对进风气流产生过大的阻力损耗。方形安装法兰的四个角预留了标准安装孔位，孔位尺寸匹配常规工业通风安装的通用孔距，安装时可以直接通过螺栓穿过法兰孔与安装面的预埋螺母固定，法兰平面与安装面之间可以根据密封需求加装橡胶密封垫，避免通风过程中出现缝隙漏风的问题，法兰的板材厚度经过刚度校核，在风机长期运行产生振动的情况下不会出现法兰变形、安装松动的问题。

　　从安装边界来看，这款风机的方形外轮廓尺寸适配常规的墙体开孔、柜体开孔尺寸，安装时不需要对开孔进行额外的扩孔或修边处理，轴向伸出安装面的尺寸很小，不会在安装侧占用过多的外部空间，适合在设备排布密集、空间余量有限的车间、设备间内使用。在实际功能层面，这款轴流结构可以实现空气的定向输送，既可以作为排风部件将室内、柜内的高温浑浊空气排出，也可以反向作为进风部件将外部新鲜空气导入，根据安装方向的调整可以适配不同的通风流向需求，风轮的转速匹配常规工业通风的风压要求，可以克服常规的滤网、风道阻力，保证通风量达到设计要求。在建模过程中，结构设计重点还原了法兰安装面的平面度要求、风轮与防护网的安全间隙、电机部分与风轮的同轴度配合关系，

　　所有配合部位的尺寸公差都按照实际工业产品的装配要求进行设定，法兰安装孔的位置度公差也符合实际安装的容错要求，避免出现建模尺寸与实际安装需求偏差过大无法适配的问题。不同于民用的小型散热风扇，这款工业级轴流结构的所有部件都考虑了长期工业环境使用的耐用性，金属部件的表面处理采用喷塑工艺，可以耐受一定程度的潮湿、粉尘环境腐蚀，叶片材质选用耐温工程塑料或金属材质，可以在较高的环境温度下长期运行不会出现叶片变形问题，电机部分的密封结构可以阻挡常规粉尘进入电机内部，延长设备的维护周期。在设备选型配套过程中，这类方形轴流风机常被用在电控柜散热、焊接工位排风、小型设备冷却通风、仓储空间换气等场景，安装时只需要在安装面开出与风机内轮廓匹配的通风孔，将风机嵌入后通过四个角的螺栓固定即可完成安装，接线部分可以直接从风机背部的接线盒引出，不需要额外布置复杂的传动结构，安装维护的门槛很低。建模过程中对叶片的型线进行了精准还原，保证模型的气动外形与实际产品一致，法兰的折边结构、防护网的固定卡扣、电机外壳的散热筋结构都按照实际产品的结构进行建模，没有做过度的简化处理，方便结构设计人员直接参考进行安装布局设计、开孔尺寸校核，也可以作为通风系统布局设计中的标准部件模型直接调用，减少重复建模的工作量。
