V12发动机缸体结构透视展示模型

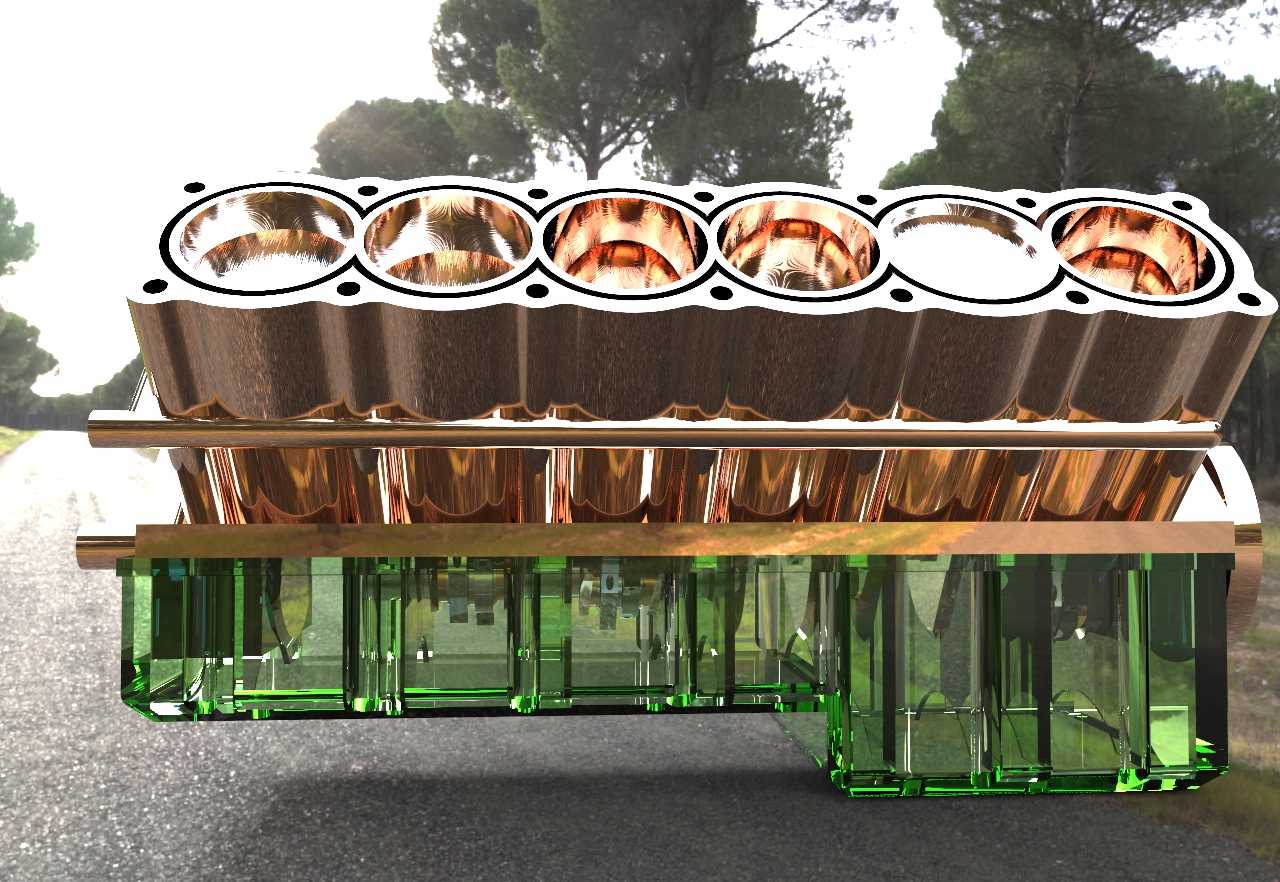

　　这款V12动力单元的结构模型，在做方案评审阶段常用来给整车总布置团队做边界校核参考，毕竟12缸机型的纵向长度比常规V8、直列6缸机型大出不少，前期如果没把安装边界卡准，后续机舱布局、悬置点位匹配都会出连锁问题。从结构呈现来看，模型做了半剖透视处理，上部缸盖区域直接展示了六个燃烧室的截面形态，能清晰看到气门布置、燃烧室穹顶的轮廓，做配气机构匹配、进排气道优化的时候，这种透视结构能帮团队快速梳理气道走向和气门夹角的匹配关系，不用反复拆单独的零件去核对干涉。缸体部分采用透明材质呈现，能直接观察到缸筒的排列方式、曲轴箱内部的加强筋布局，还有主轴承座的支撑结构，做NVH仿真分析的时候，这些筋位的走向、壁厚分布直接影响缸体的模态频率，

　　之前做同类型机型的时候，就是因为初期没注意到曲轴箱侧壁的筋位连续性，导致台架试验时出现了特定转速下的共振问题，后来调整了筋位的连接路径才解决，这种直观的透视结构能在建模阶段就提前规避这类问题。下部的油底壳部分也做了透明处理，能看到内部的挡油板结构、机油收集器的安装位置，做润滑系统匹配的时候，需要结合车辆的极限爬坡、急加速减速工况，核对机油液面的波动范围，确保收集器在任何工况下都能吸入机油，避免出现机油泵吸空的问题，这个模型把油底壳内部的结构直接展示出来，不用单独剖切零件就能快速核对挡油板的高度和安装角度。从安装边界来看，V12机型的V型夹角通常在60度，这个角度能平衡一阶二阶振动，同时控制整机的宽度，避免和机舱两侧的纵梁、

　　悬架塔顶出现干涉，模型里缸体两侧的安装凸台位置、悬置安装孔的点位都做了准确还原，总布置团队可以直接提取这些点位的坐标，和机舱的硬点做匹配，不用再反复测量零件尺寸。做这类大排量多缸机型的设计时，冷却系统的水路布局也是重点，模型里缸体和缸盖的水套走向虽然做了半透明处理，但能看到水套围绕缸筒的包裹范围，12个缸筒的冷却均匀性直接影响缸筒的变形量，如果前后端缸筒的冷却温差过大，会导致缸筒失圆，出现机油消耗过高、活塞环磨损过快的问题，设计时通常会在水套里设置分水孔，调节各个缸筒的冷却液流量，这个模型的结构呈现能帮设计人员快速梳理水套的整体走向，核对分水孔的布置位置是否合理。另外，模型里的曲轴、连杆结构虽然没有完全拆解，

　　但从透视角度能看到连杆的排布方式，V12机型的连杆通常采用并列连杆布置，这种结构的连杆通用性好，维修方便，但是会增加曲轴的长度，对应的缸体纵向尺寸也会增加，这也是为什么V12机型需要更长的机舱布置空间，在做整车平台规划的时候，就要提前把这个尺寸余量留足。还有缸盖上部的凸轮轴安装位置，模型里能看到凸轮轴的轴承盖安装点位，双顶置凸轮轴的布局能更好的控制进排气门的正时，提升高转速下的充气效率，适合大排量高功率机型的定位，做配气机构动力学仿真的时候，这些安装点位的同轴度、凸轮轴的支撑跨度都是需要重点核对的参数，支撑跨度过大会导致凸轮轴变形，影响气门升程的准确性，进而影响整机的动力输出。
