二冲程发动机连杆旋转轴结构设计

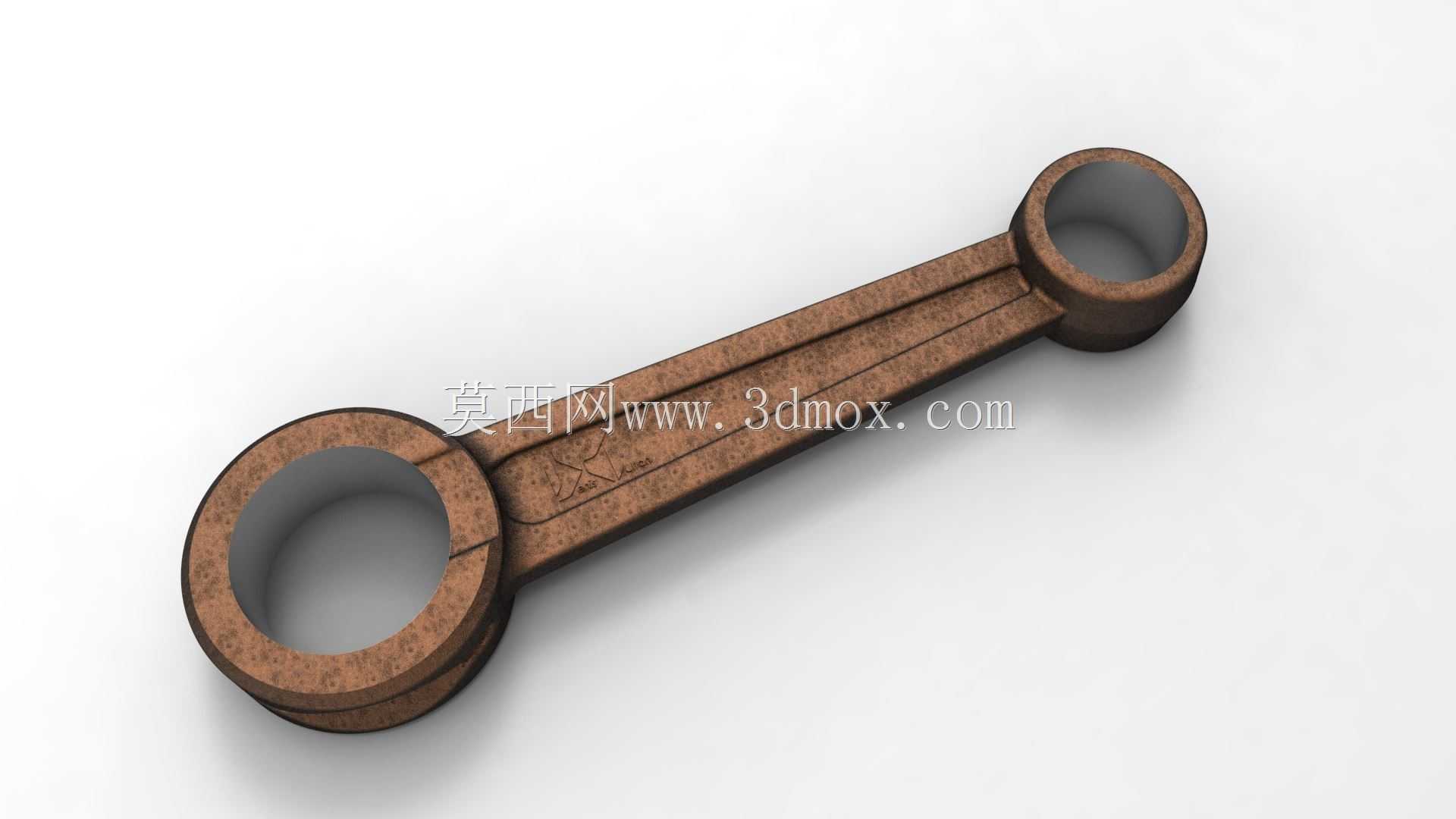

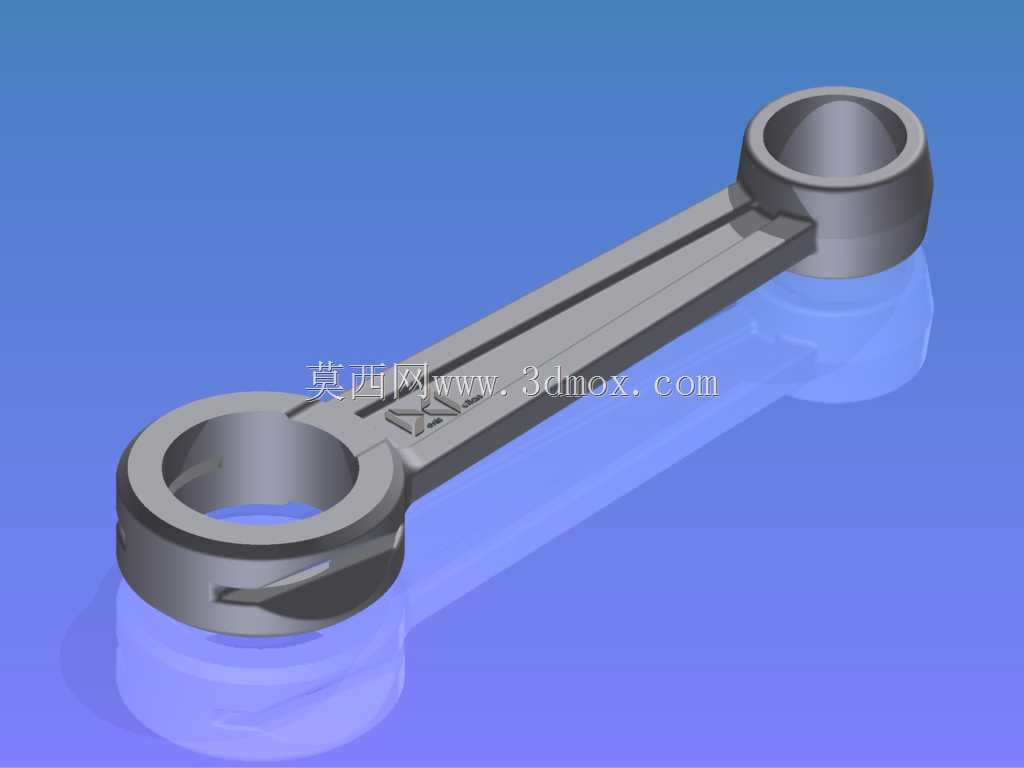

　　在小型通用动力、摩托类动力单元、园林机械动力端的结构设计中，二冲程发动机的连杆组件是连接活塞往复运动与曲轴旋转输出的核心传动部件，其结构合理性直接决定动力单元的运转可靠性、摩擦损耗水平与极限转速承载能力。这款连杆旋转轴的结构设计，完全围绕二冲程发动机的工况特性展开，首先从功能实现逻辑来看，连杆需要同时承接活塞销传递的燃烧爆发压力，将活塞的直线往复运动转化为曲轴的回转运动，过程中需要承受周期性的交变拉压载荷、高速摆动带来的惯性力，以及润滑不足工况下的摩擦磨损，因此整体结构采用了一体化锻压成型的杆身设计，避免分体结构带来的连接松动风险。从外形结构来看，杆身采用了工字形截面的渐变设计，从小头端到大头端逐步过渡加宽，既保证了轴向的拉压刚度，

　　又尽可能降低了组件自身的往复质量，减少高速运转时的惯性载荷冲击。两端的环孔结构分别对应活塞销与曲轴曲柄销的安装位，小头端的孔径尺寸匹配常规小型二冲程发动机的活塞销直径，孔壁预留了足够的衬套压装厚度，能够满足铜基衬套的过盈装配要求，装配后衬套内径与活塞销形成间隙配合，保证运转过程中的浮动润滑效果；大头端的环孔尺寸匹配曲轴曲柄销的安装直径，孔位内侧同样预留了轴瓦安装的定位台阶，能够保证轴瓦装配后的同轴度，避免运转过程中出现偏磨。安装边界层面，这款连杆的中心距严格匹配对应排量二冲程发动机的活塞行程参数，小头端的外圆直径不会与活塞销座的内侧空间发生运动干涉，大头端的外圆轮廓在曲轴旋转过程中，不会与曲轴箱内壁、平衡块结构发生碰撞，

　　杆身的侧面厚度也预留了足够的避让空间，满足曲轴箱内部的紧凑布局要求。设计过程中针对杆身的应力集中区域做了圆弧过渡处理，大小头与杆身的连接位置没有采用直角转接，而是通过大半径的圆弧平滑过渡，降低交变载荷下的应力集中系数，避免长期运转出现疲劳断裂的风险。两端环孔的端面都做了平行度与平面度的精度控制，保证装配后与活塞销座、曲轴曲柄侧面的间隙均匀，减少运转过程中的端面摩擦损耗。从实际应用场景来看，这类连杆结构广泛适配排量在50cc到125cc区间的小型二冲程动力单元，涵盖轻便摩托动力、割草机动力、油锯动力、小型航模动力等多个应用场景，不同场景下的载荷特性存在细微差异：比如园林机械类动力的载荷波动更大，经常处于瞬时高负荷的工况，

　　因此杆身的刚度设计预留了更高的安全系数；航模类动力对组件重量更敏感，因此在保证强度的前提下尽可能做了轻量化的结构优化。这款连杆的结构设计充分考虑了不同工况下的通用性，杆身的核心受力截面尺寸能够覆盖常规小型二冲程动力的载荷要求，两端孔位的尺寸公差按照IT6级精度控制，能够保证与标准活塞销、曲柄销的互换性，降低后续配件更换的适配成本。润滑设计层面，杆身表面预留了润滑油导流的浅槽结构，能够将曲轴箱内飞溅的润滑油引导到大小头的配合面，减少干摩擦的出现概率，提升组件的使用寿命。在实际装配过程中，需要严格控制大小头孔的平行度误差，若平行度超差会导致活塞在气缸内出现偏磨，不仅会提升气缸的磨损速度，还会导致动力输出过程中出现额外的摩擦阻力，降低发动机的整体效率，因此建模过程中对两个孔位的同轴度、平行度、中心距公差都做了明确的参数定义，能够直接对接后续的加工工艺要求，不需要额外做结构参数的转换。
