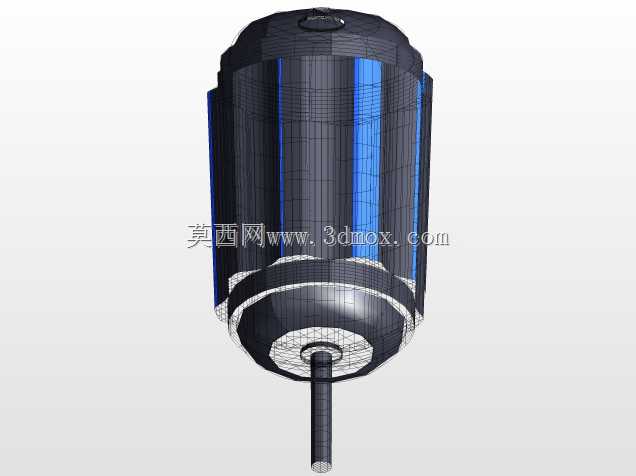

小型动力输出单元转子组件三维结构

　　在小型便携动力设备、桌面级实验动力台架、微型代步工具的动力单元选型环节，这类紧凑式转子动力结构的适配性一直是结构工程师关注的重点。不同于大排量动力单元的复杂多缸布局，该结构采用单转子同轴输出设计，整体外壳做了周向加强筋布局，筋条沿壳体轴向均匀分布，既可以在高速旋转时降低壳体的谐振振幅，也能在有限的安装空间内提升壳体的散热面积，不需要额外加装外置散热鳍片就能满足持续运转的热交换需求。从安装边界来看，该动力单元的主体壳体为等直径圆柱结构，输出轴从端盖中心同轴伸出，轴端预留了标准的平键安装位，不需要额外做轴端改造就能直接对接同步带轮、小型齿轮或者联轴器，端盖位置的定位凸台尺寸与常规微型设备的安装沉孔匹配，

　　安装时只需要对准周向的三个固定孔位就能完成同轴定位，不需要反复调整输出轴的对中精度，能大幅缩短装配环节的调校时间。设计阶段针对这类小尺寸动力单元的常见失效点做了结构优化，壳体与前后端盖的配合面采用了阶梯式止口结构，配合面的接触宽度控制在3mm左右，既可以保证装配后的同轴度公差控制在0.02mm以内，也能避免运转过程中粉尘、水汽从配合缝隙进入腔体内部，适配多粉尘、高湿度的户外作业场景。输出端的轴承采用了双列深沟球轴承的布局，靠近转子侧的轴承承担径向载荷，靠近输出轴端的轴承同时承担径向与少量轴向载荷，即使输出端连接的传动部件存在少量安装偏角，也不会出现轴承卡滞或者异常磨损的问题。这类动力结构的实际应用场景覆盖很广，

　　在小型园林修剪工具中可以作为切割刀片的动力输出核心，在桌面级输送线中可以作为滚筒的驱动单元，在小型实验设备中可以作为旋转工装的动力源，不同场景下只需要更换输出轴端的连接部件，不需要对主体结构做改动就能适配不同的负载需求。从结构建模的细节来看，转子绕组与壳体的间隙控制在0.8mm，既可以避免转子高速旋转时与壳体内壁发生剐蹭，也能尽可能缩小气隙提升动力转换效率，端盖位置的引线槽做了圆角过渡处理，避免电源线穿过端盖时被锐边割破绝缘层，壳体尾部的固定端做了加厚处理，即使设备运行过程中出现突发的负载冲击，也不会出现端盖开裂的问题。不同于常规开式结构的动力单元，该结构的整体密封等级可以满足日常户外使用的需求，

　　不需要额外加装防护外壳就能直接安装在设备的外露位置，能有效降低配套设备的整体设计尺寸与制造成本。在做配套结构设计时，工程师只需要预留出对应直径的圆柱安装空间，在安装端面预留对应的固定孔位，同时预留出电源线的走线空间即可，不需要为散热、密封等问题额外设计附属结构，能大幅缩短配套设备的研发周期。
