萨姆森品牌斜置式立体标识结构设计

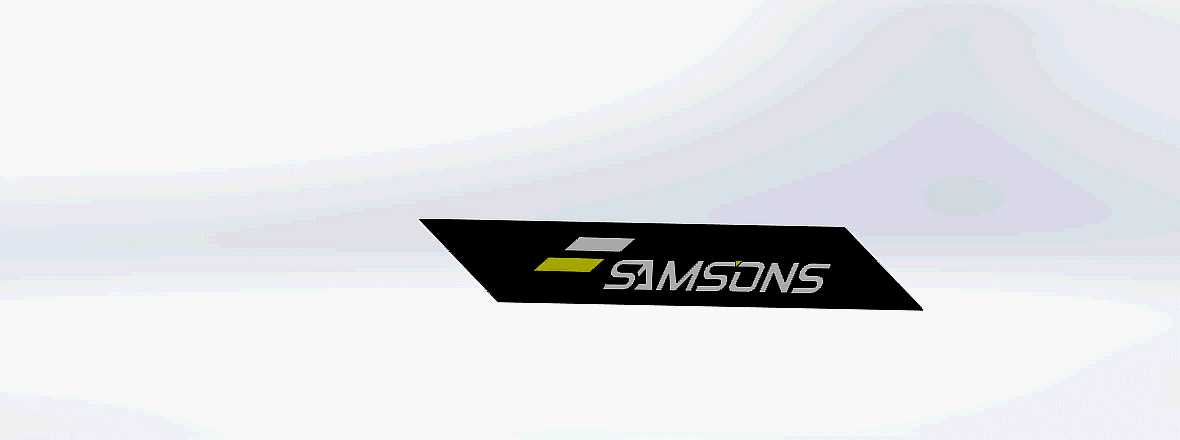

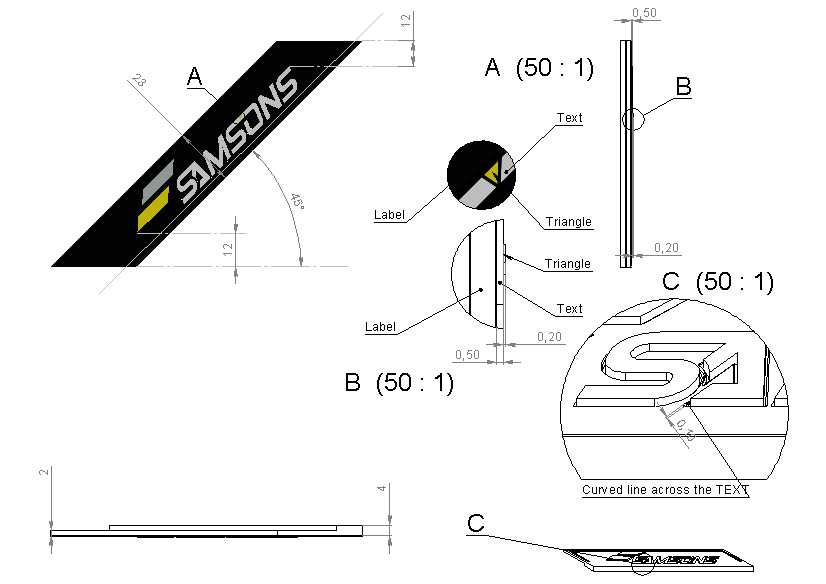

　　这款立体标识主要应用于工业设备外饰面、品牌展示台、产品外观装饰场景，作为品牌视觉识别的实体载体，承担品牌信息传递、设备外观质感提升的作用，常见于工业控制阀、精密调节设备的机身醒目位置，也可适配展会展示道具、品牌陈列装置的装饰需求。从结构设计逻辑来看，整体采用斜置式布局，标识主体与安装基面呈45度倾斜夹角，打破常规平面标识的视觉平淡感，在不同光线入射角度下都能形成清晰的视觉识别面，避免常规平面标牌在侧光环境下辨识度不足的问题。标识的文字区域采用分层凸起结构，字母笔画边缘做0.2mm的微小圆角过渡，既避免锐边在安装、使用过程中造成磕碰划伤，也能让光线在笔画表面形成柔和的漫反射效果，提升标识的精致感。标识的基底部分厚度控制在0.6mm，

　　整体外轮廓的安装边界尺寸可根据实际安装面的大小做等比例缩放，基底背面预留0.5mm深度的背胶粘贴槽，安装时可将双面胶嵌入槽内，避免胶层外露影响外观整洁度，同时也能提升粘贴后的结构稳定性，防止长期使用后标识边缘起翘脱落。细节结构上，字母区域的三角装饰块采用独立嵌装结构，与基底的配合间隙控制在0.1mm以内，既可以实现不同配色的分色处理，也能在装饰块出现磨损时单独更换，无需整体替换整个标识，降低后期维护成本。标识的侧面做斜切收边处理，从正面观察时不会露出基底的侧边厚度，让整体视觉效果更显轻薄精致，同时斜切面也能引导雨水、灰尘顺着斜面滑落，减少积灰积水对标识外观的影响，适配户外设备的使用环境。建模过程中，所有曲面过渡都做了曲率连续处理，

　　避免出现曲面褶皱、棱角突兀的问题，文字区域的曲面随标识整体的斜置角度做随形排布，保证每个字母的凸起高度一致，不会出现局部高低差导致的视觉变形。安装适配性上，这款标识既可以采用背胶粘贴的方式安装在光滑的金属、塑料、漆面表面，也可以在基底预留定位柱，适配螺丝固定的安装场景，满足不同设备的安装需求。在实际生产适配中，该结构可适配金属蚀刻、亚克力注塑、CNC精雕等多种加工工艺，不同工艺下的结构公差都做了预留，比如注塑工艺下的拔模斜度控制在1度以内，不会对外观视觉效果造成明显影响；金属加工时的边角处理公差控制在0.05mm以内，保证批量生产时的外观一致性。标识的文字笔画宽度做了统一优化，最细的笔画宽度不小于0.3mm，

　　避免加工过程中出现笔画断裂、填充不足的问题，同时也能保证小尺寸缩放时的识别清晰度，即使标识整体缩小到20mm长度，依然能清晰辨认品牌文字内容。从使用耐久性角度考虑，标识的凸起文字高度控制在0.2mm，既保证足够的立体触感，也不会因为凸起过高容易被外力剐蹭脱落，日常清洁擦拭时不会因为布料勾挂导致文字变形损坏。
