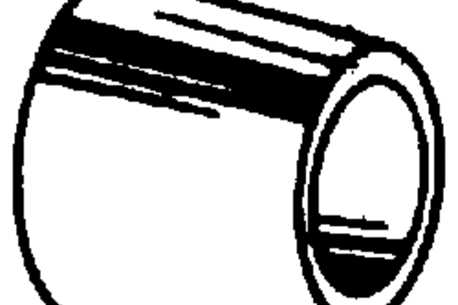

Skidoo/Rotax规格适配曲柄锥接头结构

　　在雪地摩托动力传输链路的末端，曲柄输出端与从动轮系的连接可靠性，直接决定了大扭矩输出场景下的动力传递效率，也关系到低温、高负载越野工况下的整车运行稳定性，这款适配Skidoo/Rotax机型的锥接头，正是针对两类不同输出规格的曲柄端做的适配结构，解决不同排量机型传动端连接的匹配问题。从实际装车场景来看，30mm轴径1:10锥度的适配端，对应小排量机型的直连传动需求，这类机型多用于平原雪地通勤场景，输出扭矩相对平缓，锥面配合的自锁特性可以保证轴与接头在频繁加减速过程中不会出现相对滑移，不需要额外打定位销就能满足扭矩传递要求；而33mm轴径1:7.5锥度的适配端，对应大排量高性能机型的动力输出，这类机型多用于山地越野、深雪穿越场景，

　　瞬时输出扭矩更高，更陡的锥度可以提供更大的接触正压力，配合端面锁紧螺母就能承受大扭矩下的冲击载荷，避免急加速时接头与轴之间出现松旷。设计这类锥接头的时候，首先要考虑的是锥面的接触精度，很多维修替换件容易出现的问题就是锥面配合接触面积不足，装车后短时间内就会出现锥面磨损、轴头旷量，建模时需要严格匹配对应机型的轴端锥度公差，保证装配后锥面的有效接触面积不低于85%，避免应力集中在锥面局部区域。其次是接头的壁厚设计，不能为了减重盲目削减壁厚，要考虑低温环境下金属材料的冲击韧性下降问题，在轴孔与外圆连接的过渡区域做圆弧过渡，避免应力集中导致的接头断裂，尤其是大排量适配端，在承受瞬时冲击扭矩时，过渡区域的应力值最高，

　　圆弧半径的取值需要结合材料的许用应力做校核。安装边界方面，接头装入轴端后，端面的伸出长度需要严格控制，伸出过长会导致从动带轮或者链轮的安装位置偏移，造成传动带偏磨、链条异响；伸出过短则会导致锁紧螺母的压紧行程不足，运行中容易出现螺母松脱。接头外圆的配合尺寸需要匹配对应传动轮的安装止口，保证传动轮装上去之后的同轴度误差控制在允许范围内，避免高速运转时出现动平衡超差，带来整车振动。从功能特性来看，这类锥接头依靠锥面的过盈配合传递扭矩，相比平键连接，它的对中性更好，装配拆卸也更方便，维修时只需要松开锁紧螺母，用拔拉器就能轻松取下，不会像平键连接那样长期使用后出现键槽变形、键条卡死难以拆卸的问题。在实际建模过程中，

　　需要重点关注锥面的尺寸标注逻辑，不能只标注两端直径和长度，还要明确锥度的公差范围，避免加工出来的零件锥度偏差导致装配时出现“假贴”——也就是看起来锥面已经贴合，实际只有大端或者小端局部接触，装车受力后很快就会出现压痕、磨损。另外接头的内端面需要和轴端的台阶面留有合理的间隙，避免装配时接头顶到轴端台阶，导致锥面无法完全贴合，这个间隙值的选取要结合加工公差做累积误差校核，保证在零件尺寸处于上下极限偏差时，依然能让锥面有效贴合。针对雪地摩托的使用环境，接头的表面处理也需要在设计时做考量，虽然三维模型不需要体现表面涂层，但结构上要避免存在容易积冰、存水的死角，防止冬季使用时水分进入配合缝隙结冰，导致下次拆卸困难。在传动系统的匹配上，这款锥接头的长度尺寸经过适配，不需要额外加装调整垫片就能满足传动带的张紧行程要求，减少装配时的调整工作量，也避免了多垫片叠加带来的压紧力不足问题。很多改装场景下，用户会在不同排量的Skidoo机型之间互换传动轮系，这款锥接头的结构就可以作为适配转接的核心零件，不需要改动原车曲柄轴或者传动轮的结构，就能实现不同规格传动部件的匹配安装，降低改装的加工成本。建模时还要注意锁紧螺纹的规格匹配，对应30mm轴端的螺纹规格和33mm轴端的螺纹规格要和原车轴头螺纹完全一致，避免出现螺纹不匹配导致无法锁紧的问题，螺纹的有效长度也要保证螺母拧紧后有足够的啮合扣数，满足大扭矩下的锁紧强度要求。
