BXAP品牌标识二维转三维立体设计

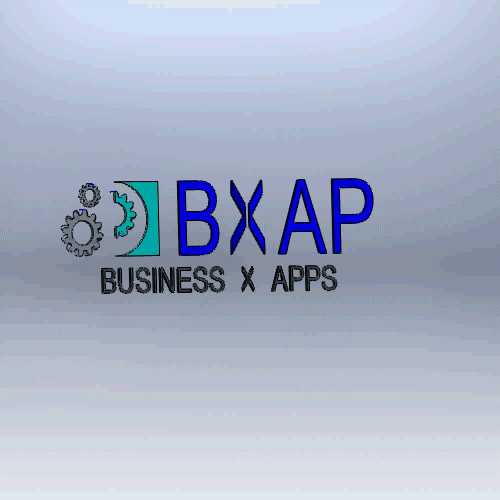

　　这套标识设计的核心是将原有平面徽标转化为具备立体呈现效果的视觉载体，最初的需求来自工业软件服务商的线下展会布置场景——当时参展方需要在SolidWorks生态峰会的展位背景墙、宣传册立体烫印、企业官网3D交互入口处使用统一的视觉符号，平面徽标在大尺寸喷绘和金属蚀刻工艺下会出现边缘发虚、层次感不足的问题，因此需要完成从二维矢量到三维实体的转化设计。设计过程中首先拆解了原有平面徽标的构成元素：左侧嵌套的两个齿轮，一个是标准渐开线直齿圆柱齿轮，另一个是内嵌的月牙形标识块，右侧是BXAP四个大写字母与下方的BUSINESS X APPS小字组合。齿轮元素的建模没有直接调用标准齿轮库，而是对照平面稿的齿形轮廓做了微调，

　　因为平面徽标里的齿轮齿顶高系数比标准传动齿轮小0.2，齿根圆角半径放大了15%，目的是在缩小到10mm尺寸的胸牌印刷时不会出现齿形糊成一团的问题，建模时特意保留了这个非标准齿形参数，没有为了建模方便改成标准传动齿轮结构。立体效果的处理上，齿轮部分做了1.2mm的拔模斜度，边缘做了0.3mm的C角倒角，避免后续做金属3D打印小样的时候出现边缘应力集中断裂的问题；字母部分的立体厚度控制在2mm，其中X字母的交叉位置做了0.5mm的内凹圆弧过渡，避免直角位置在注塑做亚克力发光字的时候出现填充不满的缺陷。安装边界的考虑覆盖了多场景使用需求：如果是贴附在设备外壳上，标识背部预留了0.2mm深的背胶槽，适配常用的3M双面胶厚度，

　　粘贴后不会出现胶层溢出边缘的问题；如果是做独立的桌面展示摆件，底部预留了M3的螺纹孔位，可以直接连接标准的金属支撑杆，不需要额外做转接件；如果是用于网页端的3D交互展示，模型做了分层减面处理，齿轮部分保留细节特征，字母背面的非可见面做了面数精简，整体面数控制在web端加载不卡顿的范围内。实际应用中，这套立体标识除了展会场景，还可以用在工业软件的启动页3D动效制作、企业定制的机械键盘键帽浮雕、员工工牌的金属烫金母版制作等场景。设计时特意统一了所有元素的Z轴高度基准，齿轮部分的最高面比字母顶面高0.8mm，形成错落的层次感，在灯光照射下会形成自然的阴影，比完全齐平的平面标识更有视觉冲击力。下方的小字部分因为笔画较细，立体厚度控制在0.

　　8mm，同时做了0.1mm的根部圆角，避免在做蚀刻工艺的时候出现细笔画脱落的问题。考虑到后续渲染的需求，不同元素的面做了材质分区，齿轮部分单独分配了金属材质组，月牙形标识块分配了半透明亚克力材质组，字母部分分配了哑光蓝材质组，小字部分分配了磨砂黑材质组，不需要重新拆分模型就可以直接赋予不同材质出渲染图。在尺寸适配方面，模型做了全参数化关联，整体宽度从20mm的胸牌尺寸到2000mm的展会背景墙尺寸，都可以通过调整全局参数直接缩放，不会出现特征变形、倒角错位的问题，缩放时齿形、字母笔画的相对比例保持恒定，不会因为放大缩小出现视觉上的粗细变化。
