带红色手柄黄铜内螺纹球阀三维设计

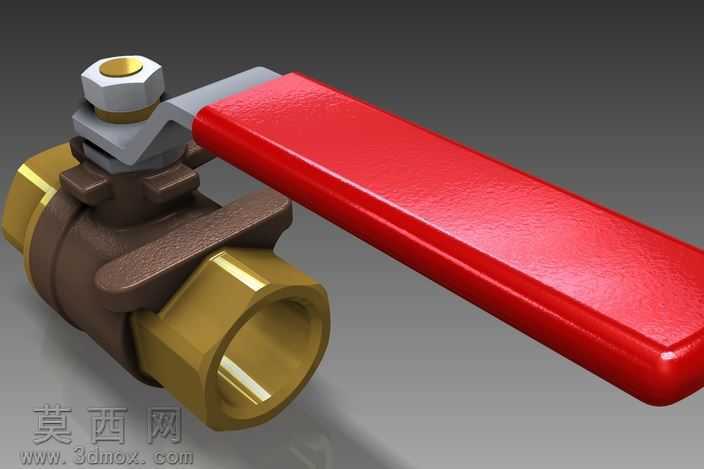

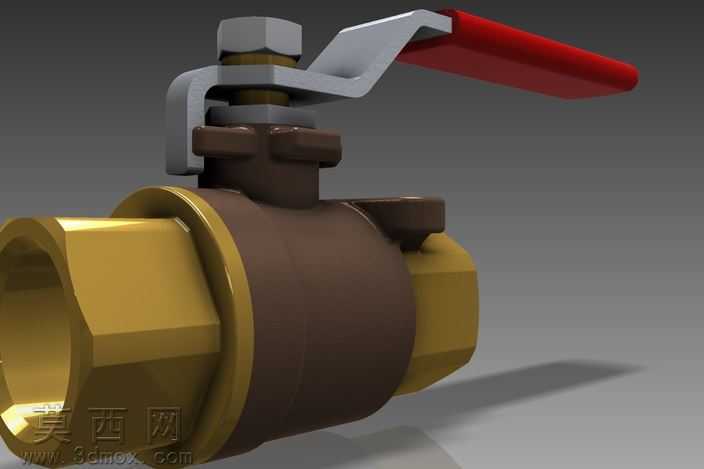

本作品为手动内螺纹球阀的三维建模渲染作品，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先对球阀核心结构进行拆解规划，将整体拆分为阀体、球体密封副、阀杆、操作手柄、压紧螺母、连接端六大独立模块，各模块间采用贴合、同轴、对齐等标准装配约束完成整体组装，保证结构运动逻辑符合真实球阀的工作原理：即手柄带动阀杆旋转90度即可实现球体通孔与管路通断状态的切换，建模过程中对阀体的铸造圆角、螺纹段的牙型细节、手柄的防滑曲面、螺母的六角倒角等工艺细节均做了精细化还原，避免模型出现生硬的直角转折或不符合加工逻辑的结构。材质与渲染阶段，针对不同部件的真实物理属性分别调配材质参数：阀体部分采用铸铁材质，添加细微的铸造颗粒纹理与哑光深棕金属质感，还原铸铁件的表面肌理；两端连接螺纹段采用黄铜材质，调整金属反射率与高光参数，呈现黄铜特有的暖金色金属光泽，同时在边角处添加轻微的使用磨损效果提升真实感；操作手柄采用红色酚醛塑料材质，设置适度的高光反射与细微的颗粒质感，还原工业塑料手柄的触感表现；顶部压紧螺母采用镀锌钢材质，呈现冷调银灰色金属质感，棱边处添加轻微的倒角高光；密封件部分采用深色橡胶材质，设置低反光的哑光属性。渲染阶段采用三点布光方案，主光源从侧上方打亮手柄与阀体主体，辅光源补全暗部细节避免死黑，轮廓光勾勒黄铜接口的边缘轮廓，背景采用中性深灰渐变突出模型主体，最终渲染效果清晰展现各部件的材质差异与结构细节。设计思路上，该模型严格遵循民用小口径手动球阀的通用尺寸规范，各部件的配合间隙、螺纹规格、手柄操作行程均参考行业通用标准设定，既保证了外观的写实度，也具备结构层面的参考价值，可用于五金产品展示、管路系统装配演示、工业设计教学等场景，模型整体结构简洁规整，参数化建模逻辑清晰，各特征可编辑调整，方便后续根据不同通径需求修改尺寸参数衍生不同规格的球阀模型。
