工业Y型截止阀三维结构设计作品

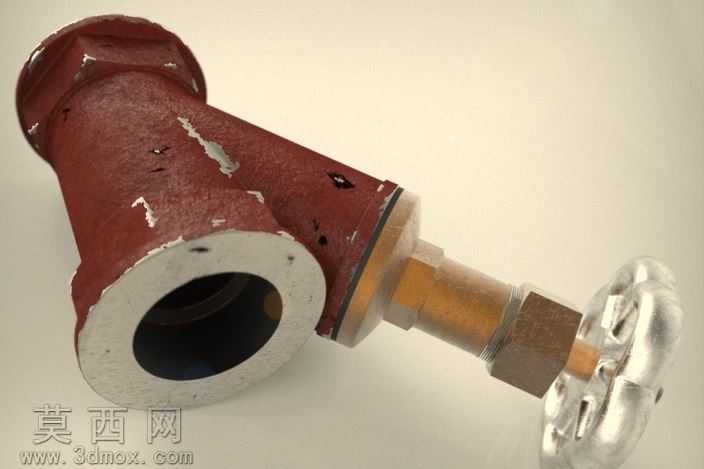

本作品为工业管路用Y型截止阀的三维建模设计成果，整体采用Y型斜置流道的经典结构布局，建模过程中严格遵循工业阀门的实际尺寸比例与装配逻辑，先通过草绘绘制阀体的基础轮廓曲线，以旋转、拉伸等基础特征构建阀体的主体毛坯结构，再对阀体的连接法兰端面、密封座安装位、阀杆配合孔等关键部位进行精细化特征切削，还原铸造阀体的壁厚变化与结构加强筋设计，保证模型结构符合实际阀门的承压要求。材质渲染阶段针对不同部件做了差异化的材质表现：阀体部分采用做旧的铸铁红漆材质，还原工业使用场景中漆面磨损、金属基底局部裸露的真实质感，通过调整材质的粗糙度、凹凸贴图模拟漆面剥落的细微痕迹与铸造表面的粗糙肌理；阀杆与锁紧螺母部分采用黄铜与抛光金属材质，区分不同金属部件的色泽差异与反光特性，手轮部分做了哑光铸铝的材质处理，还原金属手轮的磨砂质感与使用磨损痕迹，各部件的材质区分清晰，能够直观展现阀门的装配层次。结构设计上完整还原了Y型阀的核心功能结构：斜置的流道设计能够降低管路介质的流动阻力，相比直通式截止阀拥有更优的流通性能，阀杆与阀体之间的密封结构、手轮与阀杆的传动连接结构、阀体端部的法兰连接结构均做了1:1的细节还原，各活动部件的配合间隙符合实际装配公差要求，可直观展示阀门通过旋转手轮带动阀杆升降、实现管路通断控制的工作原理。设计过程中优先保证结构的合理性与展示的直观性，既还原了工业阀门的真实外观质感，也完整呈现了内部的装配逻辑与结构细节，可用于阀门结构教学、工业管路系统装配演示、产品展示渲染等场景，建模过程中对铸造圆角、安装孔位、密封槽等细小工艺结构均做了还原，避免模型出现不符合实际加工工艺的尖锐棱角与不合理结构，保证模型的工业实用性与展示真实度。
